1 – Кожух защитный верхний; 2 – Нож расклинивающий; 3 – Винт крепления

кожуха; 4 – Винты крепления ножа; 5 – Вставка стола; 6 – Винты крепления

вставки стола; 7 – Диск пильный.

- открутить 6 винтов крепления (рис.2 поз.6) вставки стола (рис.1 поз.5);

- снять вставку стола, для получения доступа к месту крепления расклинива-

ющего ножа;

- закрепить винтами (рис.2 поз.4) на кронштейне расклинивающий нож

(рис.2 поз.2) так, чтобы он находился в одной плоскости с пильным диском

(рис.2 поз.7) и на расстоянии 3 -5 мм, как показано на рис.2;

- совместив крепёжные отверстия кожуха (рис.2 поз.1) и расклинивающего

ножа (рис.2 поз.2), соединить их винтом (рис.2 поз.3) и закрепить гайкой. Кре-

пление не должно быть жёстким. Кожух должен иметь возможность вращения

вокруг оси крепления, чтобы фиксироваться в выбранном положении относи-

тельно диска, в зависимости от толщины заготовки.

2.1.2 Установка параллельного и углового упоров:

Установка параллельного упора (рис.1 поз.8) возможна с любой стороны

от отрезного круга. Пластина упора имеет высокий и низкий плоские бортики,

для обработки заготовок разной толщины. Кроме того, низкий бортик согнут

под углом 90°, что обеспечивает удобную установку и перемещение (при резке)

вдоль него углового упора (рис.1 поз.15).

Для установки параллельного упора:

- установить на бортики рабочего стола направляющие зажимы (держатели)

линейки параллельного упора с двух сторон рабочего стола;

- ослабив винты-барашки зажимов, сдвинуть планку параллельного упора на

необходимое расстояние от режущего диска.

Точность установки контролируется по шкалам (рис.1 поз.3), с двух сторон

рабочего стола.

2.1.3 Установка пильного диска. Для установки (замены) диска (см. рис.3):

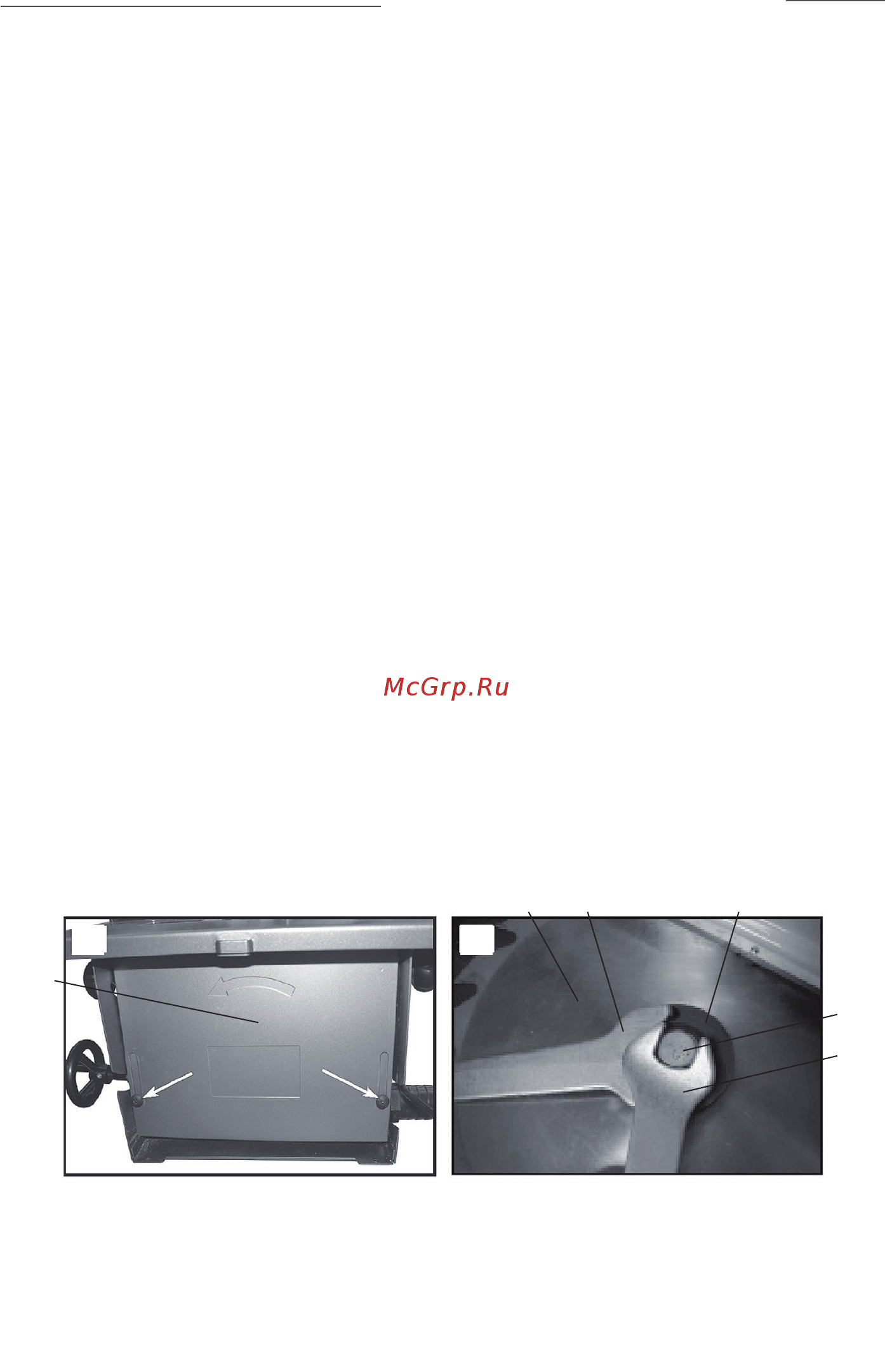

1 – Винты крепления боковой панели; 2 – Боковая панель; 3 – Гайка зажим-

ная; 4 – Ключ зажимной гайки; 5 – Диск пильный; 6 – Ключ фиксации вала; 7

– Фланец прижимной.

рис. 3

5 6 7
