Калибр Руководство по эксплуатации

EAC ТР ТС

kalibrcompany.ru

- открутив винты (рис.3 поз.1), снять боковую панель поворотного короба

(рис.3 поз.2);

- зафиксировав ключом (рис.3 поз.6) вал якоря двигателя, открутить ключом

(рис.3 поз.4) зажимную гайку (рис.3 поз.3);

- снять (при замене) с вала прижимной фланец (рис.3 поз.7) и пильный диск

(рис.3 поз.5);

- очистить опорный и прижимной фланцы, плиту крепления двигателя и бо-

ковую панель;

- установить новый диск на опорный фланец, закрыть прижимным фланцем

и затянуть гайкой;

- установить на место боковую панель короба поворотного.

Перед установкой диска внимательно осмотреть его на предмет трещин, де-

формаций.

После установки диска включить пилу на холостом ходу и в течение минуты

проверить, что диск вращается без биений и повышенной вибрации.

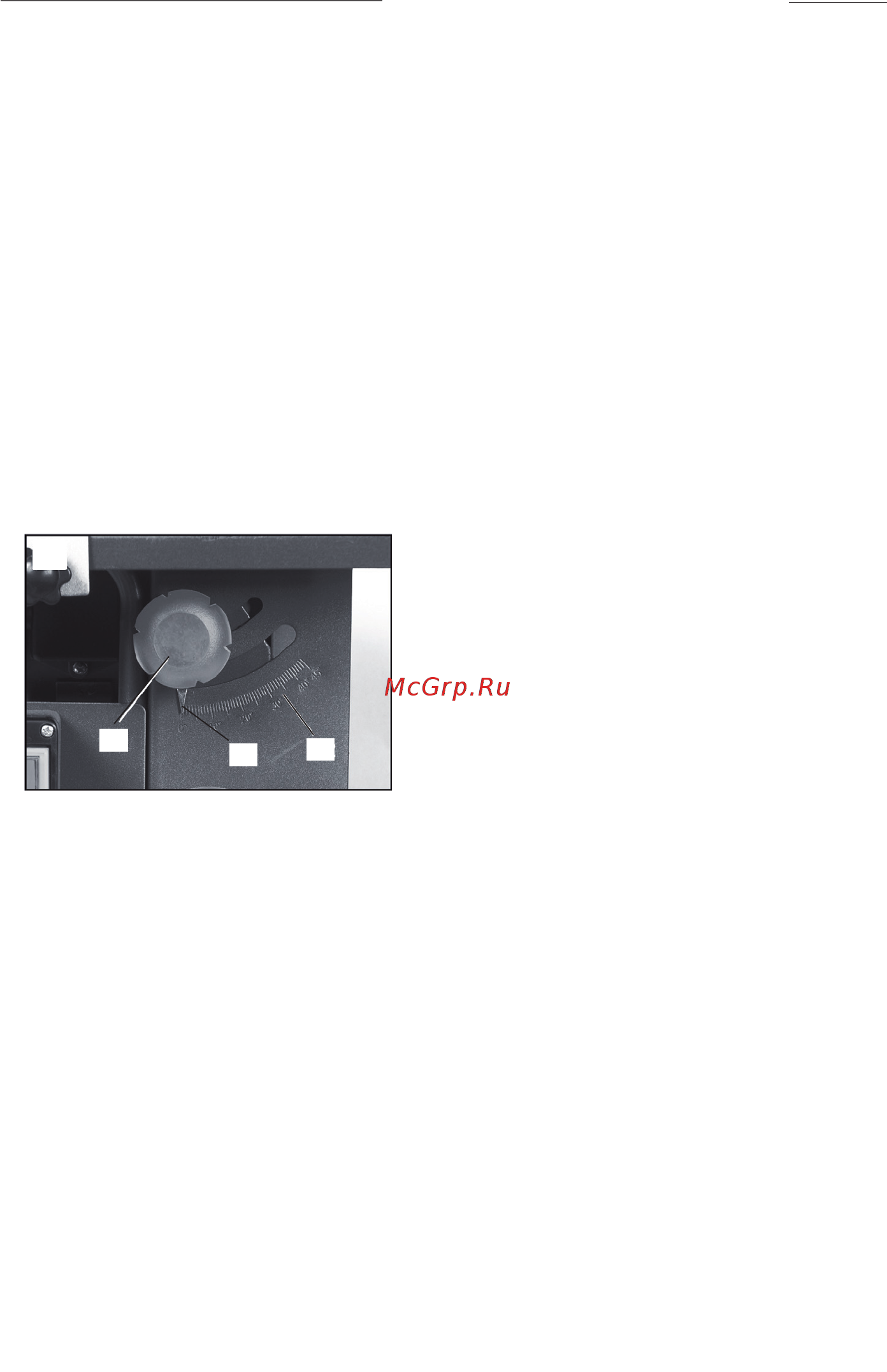

2.1.4 Установка угла резки (см. рис.4):

1- Рукоятка фиксации угла наклона;

2 – Шкала установки угла наклона;

3 – Стрелка-указатель.

- ослабить рукоятки (рис.4 поз.1) фик-

сации угла наклона (с двух сторон пилы);

- вращением маховика (рис.1 поз.19)

изменить угол наклона поворотного коро-

ба с диском, до совмещения стрелки-ука-

зателя (рис.4 поз.3) с нужным значением

угла на шкале (рис.4 поз.2);

- зафиксировать выбранное положение рукоятками (с двух сторон пилы).

2.1.5 Установка глубины реза.

Поворотом маховика (рис.1 поз.20) осуществляется подъём/опускание пиль-

ного диска, в зависимости от толщины заготовки. Высота подъёма диска кон-

тролируется по шкале (рис.1 поз.21) на расклинивающем ноже (рис.1 поз.6).

Наиболее качественный рез получается тогда, когда пильный диск выступает на

3 – 6 мм над верхней плоскостью заготовки.

2.1.6 Перед началом работы, при отключённой от сети пиле необходимо

проверить:

- надёжную фиксацию диска и его свободное вращение, прокрутив от руки;

- надёжность крепления расклинивающего ножа, защитного кожуха и отсут-

ствие их повреждений, затяжку всех резьбовых соединений;

- исправность шнура питания и штепсельной вилки;

- чистоту и хорошее освещение рабочего места.

2.1.7 После транспортировки пилы в зимних условиях, при необходимости

её включения в помещении, следует выдержать инструмент при комнатной тем-

рис. 4
