пературе не менее 2-х часов до полного высыхания влаги.

2.2 Использование по назначению

К работе с пилой допускаются лица, ознакомившиеся с данным руковод-

ством, проинструктированные опытным мастером.

Перед включением пилы убедиться, что режущему диску ничего не мешает,

вращение свободное.

Внимание! Все операции по сборке, замене диска и регулировке произво-

дить только при отключённой от сети пиле.

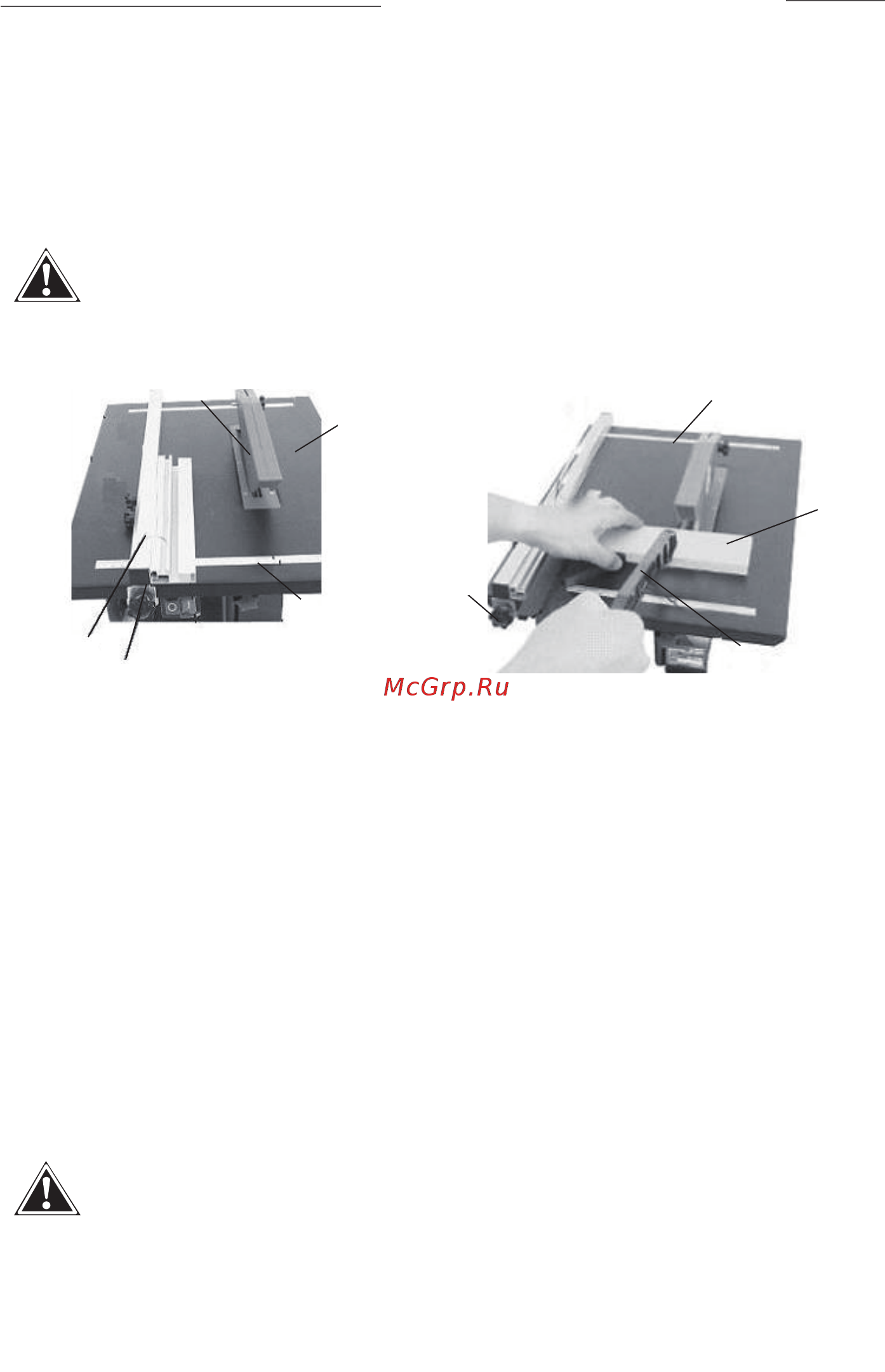

2.2.1 Прямолинейный рез (см. рис.5):

1 – Упор параллельный; 2 – Винт фиксации упора параллельного;

3 – Диск режущий; 4 - Рабочий стол;

5 – Шкала установки упора параллельного; 6 – Заготовка; 7 – Толкатель;

8 – Зажим параллельного упора.

- в зависимости от толщины заготовки установить на рабочий стол (рис.5

поз.4) параллельный упор (рис.5 поз.1) высоким или низким бортиком в сторону

режущего диска (рис.5 поз.3);

- ослабить винты (рис.5 поз.2) зажимов (рис.5 поз.8), сдвинуть планку парал-

лельного упора (рис.5 поз.1) до совпадения отмеченной линии реза на заготов-

ке (рис.5 поз.6) с плоскостью режущего диска (рис.5 поз.3);

- зафиксировать винтами выбранное положение упора;

- включить двигатель и дождаться набора диском полных оборотов;

- равномерно (без излишнего давления) подать заготовку к режущему диску,

прижимая её одновременно к планке параллельного упора и рабочему столу;

Внимание! Будьте бдительны, следите чтобы руки при подаче не нахо-

дились ближе, чем на 100 мм от вращающегося диска.

- на конечной стадии резания заготовки особое внимание уделить траекто-

рии перемещения отрезаемой части;

рис. 5
