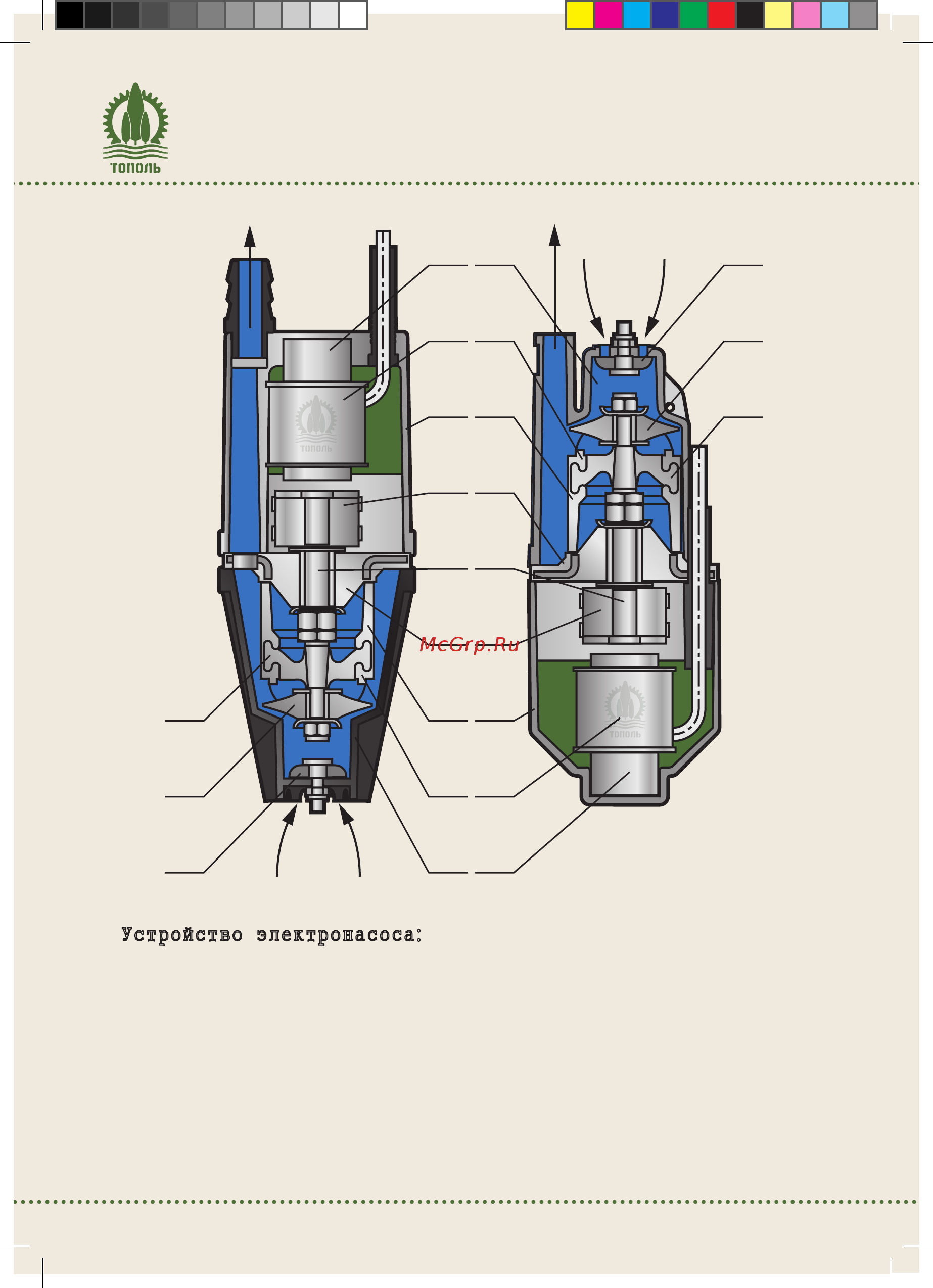

Устройство электронасоса:

1 - сердечник, 2 - катушка, 3 - корпус, 4 - якорь, 5 - шток,

6 - амортизатор, 7 - муфта, 8 - упор, 9 - стакан,

10 - клапан, 11 - поршень, 12 - диафрагма

Электронасос состоит из электропривода, вибратора и

корпуса электронасоса (стакана) 9, соединенных по разъему

четырьмя винтами.

Электропривод состоит из сердечника 1, двух катушек 2

и электрокабеля, заформованных в корпусе 3 эпоксидным

компаундом.

«Малыш-М»,

«Малыш-М» (п),

«Малыш-3»

«Малыш»

Рисунок 1. Рисунок 2.
