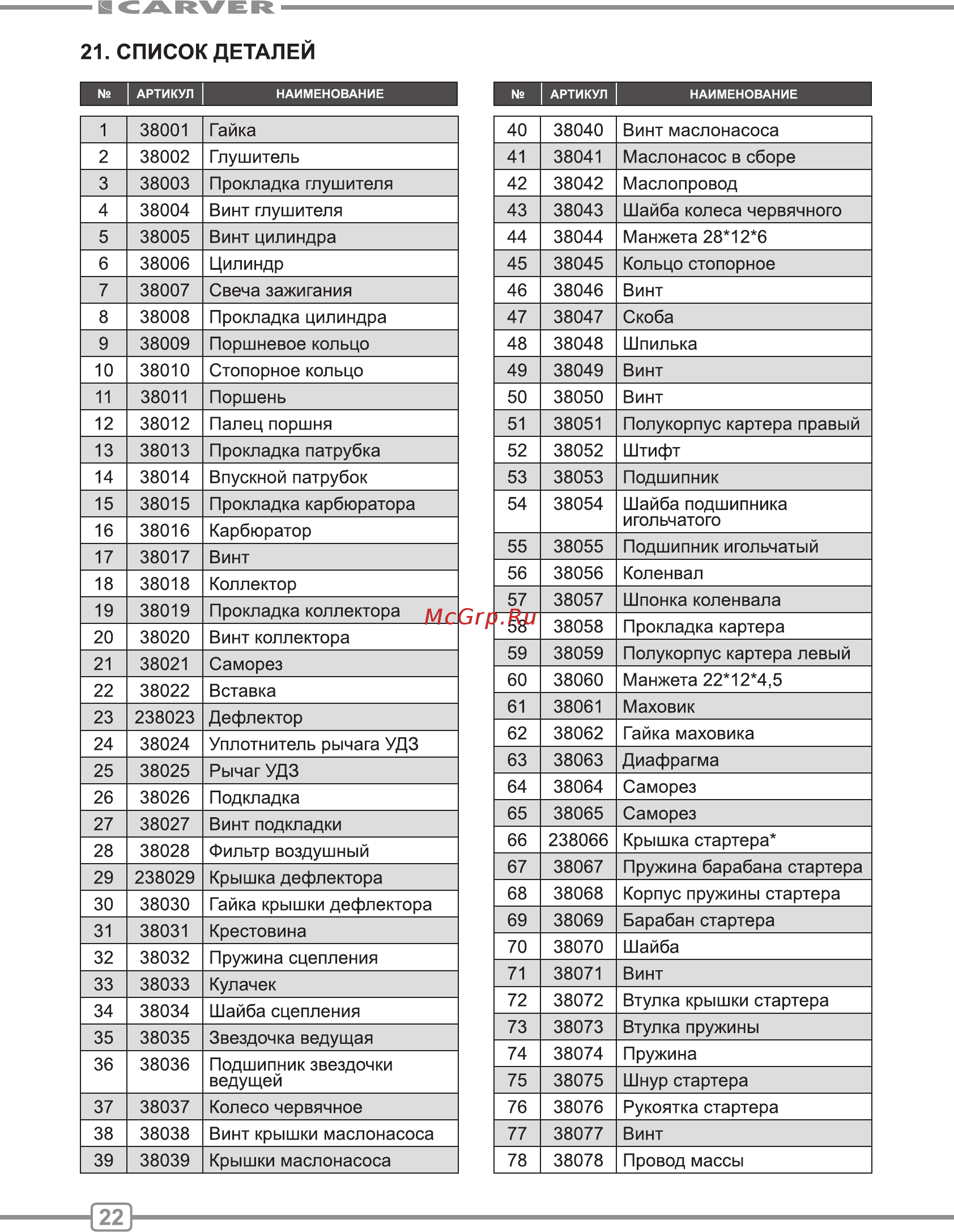

H CARVER 21 СПИСОК ДЕТАЛЕЙ АРТИКУЛ НАИМЕНОВАНИЕ 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 38001 38002 38003 38004 38005 38006 38007 38008 38009 38010 38011 38012 38013 38014 38015 38016 38017 38018 38019 38020 38021 38022 238023 38024 38025 38026 38027 38028 238029 38030 38031 38032 38033 38034 38035 38036 Гайка Глушитель Прокладка глушителя Винт глушителя Винт цилиндра Цилиндр Свеча зажигания Прокладка цилиндра Поршневое кольцо Стопорное кольцо Поршень Палец поршня Прокладка патрубка Впускной патрубок Прокладка карбюратора Карбюратор Винт Коллектор Прокладка коллектора Винт коллектора Саморез Вставка Дефлектор Уплотнитель рычага УДЗ Рычаг УДЗ Подкладка Винт подкладки Фильтр воздушный Крышка дефлектора Гайка крышки дефлектора Крестовина Пружина сцепления Кулачек Шайба сцепления Звездочка ведущая Подшипник звездочки ведущей 37 38 39 38037 38038 38039 Колесо червячное Винт крышки маслонасоса Крышки маслонасоса 22 АРТИКУЛ 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 38040 38041 38042 38043 38044 38045 38046 38047 38048 38049 38050 38051 38052 38053 38054 НАИМЕНОВАНИЕ Винт маслонасоса Маслонасос в сборе Маслопровод Шайба колеса червячного Манжета 28 12 6 Кольцо стопорное Винт Скоба Шпилька Винт Винт Полукорпус картера правый Штифт Подшипник Шайба подшипника игольчатого 38055 Подшипник игольчатый 38056 Коленвал 38057 Шпонка коленвала 38058 Прокладка картера 38059 Полукорпус картера левый 38060 Манжета 22 12 4 5 38061 Маховик 38062 Гайка маховика 38063 Диафрагма 38064 Саморез 38065 Саморез 238066 Крышка стартера 38067 Пружина барабана стартера 38068 Корпус пружины стартера 38069 Барабан стартера 38070 Шайба 38071 Винт 38072 Втулка крышки стартера 38073 Втулка пружины 38074 Пружина 38075 Шнур стартера 38076 Рукоятка стартера 38077 Винт 38078 Провод массы
