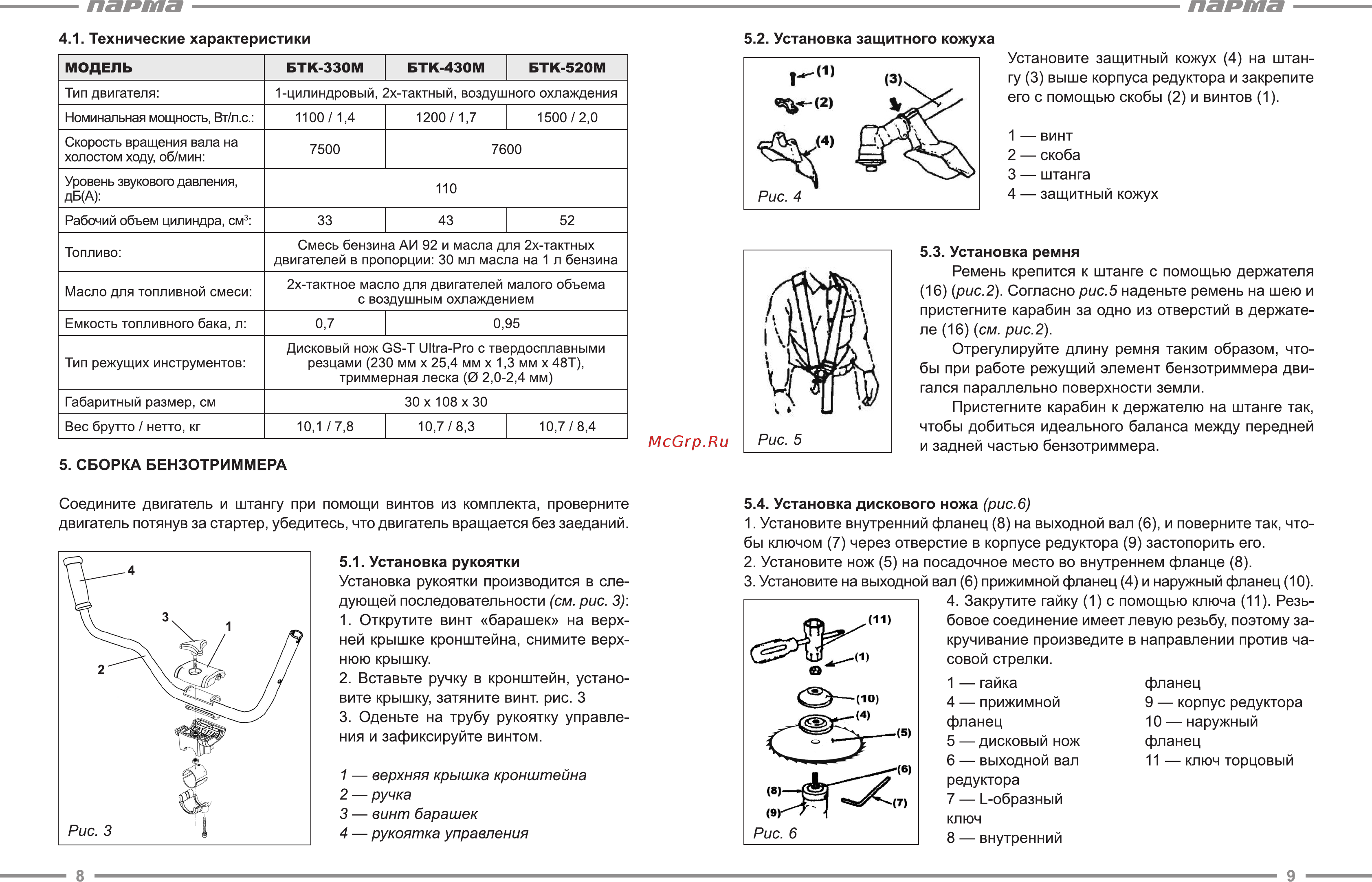

парта парта 4 1 Технические характеристики МОДЕЛЬ Тип двигателя Номинальная мощность Вт л с Скорость вращения вала на холостом ходу об мин 5 2 Установка защитного кожуха БТК ЗЗОМ Топливо Масло для топливной смеси Емкость топливного бака л Тип режущих инструментов 1100 1 4 1200 1 7 7500 1 винт 2 скоба 3 штанга 4 защитный кожух 110 33 43 52 Смесь бензина АИ 92 и масла для 2х тактных двигателей в пропорции 30 мл масла на 1 л бензина 2х тактное масло для двигателей малого объема с воздушным охлаждением 0 7 0 95 Дисковый нож GS T Ultra Pro с твердосплавными резцами 230 мм х 25 4 мм х 1 3 мм х 48Т триммерная леска 0 2 0 2 4 мм 30 х 108x30 10 1 7 8 10 7 8 3 Установите защитный кожух 4 на штан гу 3 выше корпуса редуктора и закрепите его с помощью скобы 2 и винтов 1 1500 2 0 7600 Габаритный размер см Вес брутто нетто кг БТК 520М 1 цилиндровый 2х тактный воздушного охлаждения Уровень звукового давления ДБ А Рабочий объем цилиндра см3 БТК 430М 10 7 8 4 5 3 Установка ремня Ремень крепится к штанге с помощью держателя 16 рис 2 Согласно рис 5 наденьте ремень на шею и пристегните карабин за одно из отверстий в держате ле 16 см рис 2 Отрегулируйте длину ремня таким образом что бы при работе режущий элемент бензотриммера дви гался параллельно поверхности земли Пристегните карабин к держателю на штанге так чтобы добиться идеального баланса между передней и задней частью бензотриммера 5 СБОРКА БЕНЗОТРИММЕРА Соедините двигатель и штангу при помощи винтов из комплекта проверните двигатель потянув за стартер убедитесь что двигатель вращается без заеданий 5 1 Установка рукоятки Установка рукоятки производится в сле дующей последовательности см рис 3 1 Открутите винт барашек на верх ней крышке кронштейна снимите верх нюю крышку 2 Вставьте ручку в кронштейн устано вите крышку затяните винт рис 3 3 Оденьте на трубу рукоятку управле ния и зафиксируйте винтом 1 верхняя крышка кронштейна 2 ручка 3 винт барашек 4 рукоятка управления 8 5 4 Установка дискового ножа рис 6 1 Установите внутренний фланец 8 на выходной вал 6 и поверните так что бы ключом 7 через отверстие в корпусе редуктора 9 застопорить его 2 Установите нож 5 на посадочное место во внутреннем фланце 8 3 Установите на выходной вал 6 прижимной фланец 4 и наружный фланец 10 4 Закрутите гайку 1 с помощью ключа 11 Резь бовое соединение имеет левую резьбу поэтому за кручивание произведите в направлении против ча совой стрелки 1 гайка 4 прижимной фланец 5 дисковый нож 6 выходной вал редуктора 7 Ь образный ключ 8 внутренний фланец 9 корпус редуктора 10 наружный фланец 11 ключ торцовый 9
