Для замены пильного диска, нажмите на кнопку блокировки шпинделя

(рис.10), открутите крепежный болт (рис.11).

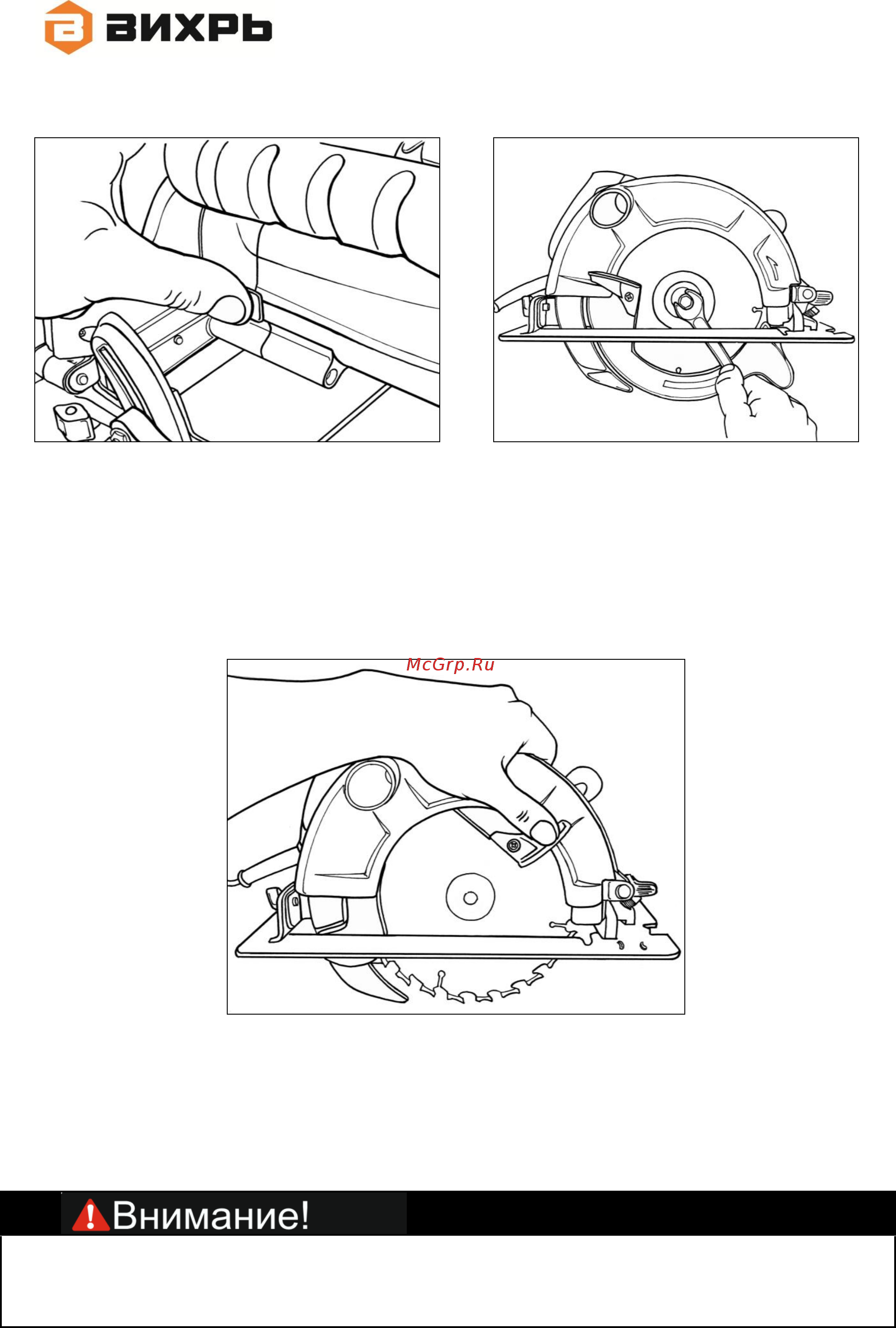

Рис.10 Блокировка шпинделя Рис.11 Откручивание болта

Крепежный болт можно открутить как рожковым ключом, так и

шестигранным из комплекта. Снимите прижимной фланец с шайбой.

Отведите нижний защитный кожух диска (рис.12) и аккуратно

извлеките диск.

Рис.12 Отвод защиты диска

Установку пильного диска на пилу выполнять в обратной

последовательности.

Не нужно прикладывать излишнее усилие для затяжки пильного диска, т.к.

используемое направление резьбы зажимного винта препятствует ослаблению

затяжки диска во время работы.
