Инструкция по эксплуатации Страница: 1

Varmann 703101 Инструкция по эксплуатации онлайн

4. Установка требуемой температуры, отображение текущей

температуры.

В режиме режим нормальной работы регулятора “Комфорт” текущая

температуры в помещении отображается на индикаторе

24.

Установка требуемой температуры в помещении осуществляется

нажатием клавиш

3 и 4 для регулятора в включенном состоянии.

Уменьшение/увеличение температуры осуществляется с шагом 0.5

°C в диапазоне от значения, указанного в параметре сервисных на-

строек Р08 до значения параметра P07. Значение требуемой темпе-

ратуры в помещении изменяется на большом индикаторе

24, при

этом отображение текущей температуры отображается на малом

индикаторе

12, сменив показания часов. Выход из установки темпе-

ратуры осуществляется нажатием на клавишу

5 или автоматически

после 10-ти секунд бездействия.

Если требуемая температура - уставка больше текущей температу-

ры в помещении на значение гистерезиса, устанавливаемого в сер-

висных настройках параметром P06, то регулятор включает нагрев

конвектора, при этом индикатор

16 отображается, иначе - оключает.

Установка требуемой температуры невозможна при работе регуля-

тора в режиме недельного программирования, в режиме “сна” и в

режиме антизамерзания.

5. Режим отображения и установки времени.

Отображение времени, дня с месяцем, года и температуры-уставки

осуществляется на индикаторе

12 и переключается кратковремен-

ным нажатием кнопки

2 в цикличной форме:

Время: ЧЧ:MM >> День:Месяц >> Год >> Температура-уставка

Режим установки времени осуществляется продолжительным на-

жатием кнопки

2 в течение пяти секунд. Путем нажатия кнопки 1

происходит переключение между Часами, Минутами, Днем, Меся-

цем, Годом. Выбранный параметр (часы, минуты, день, месяц, год)

моргает. Изменение параметра осуществляется кнопками

3 и 4.

Сохранение и выход из выбора режима установки времени осущест-

вляется кнопкой

5 или автоматически после 15-ти секунд бездей-

ствия. В регуляторе реализован «вечный календарь» и день недели

выставляется сам.

Режимы работы регулятора.

Регулятор работает в четырех режимах работы – режим нормаль-

ной работы “Комфорт” (засвечивается индикатор

15) – п. 6, режим

антизамерзания (засвечивается индикатор

14) – п. 7, режим “Сна”

(засвечивается индикатор

28) – п. 8, режим недельного програм-

мирования (засвечивается индикатор

27) – п. 9. Переключение

между режимами работы осуществляется кнопкой

1 во включенном

состоянии регулятора. В соответствии с выбором, соответствующий

индикатор режима засвечивается и моргает. Выход из выбора режи-

ма работы регулятора осуществляется кнопкой

5 или автоматически

после 10-ти секунд бездействия.

6. Режим нормальной работы “Комфорт”.

Этот режим работы регулятора по умолчанию является основным.

Индикацией его работы осуществляется индикатором

15. Установка

температуры-уставки описана в п. 4.

7. Режим антизамерзания.

Этот режим работы предназначен для неполного отключения систе-

мы нагрева дома в целях экономии тепловой энергии, например,

когда пользователь надолго уезжает из дома. При активации этого

режима, температура-уставка устанавливается значением пара-

метра P09 сервисных настроек. Изменение значения температуры-

уставки для режима антизамерзания кнопками

3 и 4 невозможна.

Индикацией работы режима антизамерзания осуществляется инди-

катором

14.

8. Режим сна.

При активации режима сна загорается индикатор

28. Далее про-

исходит снижение температуры-уставки на перепад температуры,

указанный в параметра P12 (по умолчанию на три градуса) на один

градус в час.

После истечения периода в восемь часов, температура возвращается

к установленной, индикатор

28 гасится и режим сна отключается.

Подробнее работа режима сна указана на графиках при параметре

сервисных настроек P12=3:

t, °С

t-1, °С

t-2, °С

t-3, °С

1 час 8 часов

Отключение

режима сна

и переход в

обычный режим

работы

Уменьшение установленной температуры

осуществляется автоматически

Изменение значения температуры-уставки для режима сна кнопка-

ми

3 и 4 невозможна.

9. Режим недельного программирования во времени.

В режиме недельного программирования регулятор работает по

заданной программе температур для каждого из четырех суточных

временных интервалов и каждого дня недели.

Суточный период делится на четыре временных интервала с шагом в

шесть часов. Каждый интервал времени отображается соответствую-

щим индикатором

18, 19, 20 , 21.

Каждый индикатор соответствует следующему временному интер-

валу:

- c 04 до 10 – утренний период, индикатор

- c 10 до 16 – дневной период, индикатор

- c 16 до 22 – вечерний период, индикатор

- c 22 до 04 – ночной период, индикатор

При активации режима сна загорается индикатор

27. Изменение

значения температуры-уставки для режима программирования

кнопками

3 и 4 невозможна.

Внесение изменений температур в режиме программирования

активируется продолжительным нажатием кнопки

3 с задержкой

в пять секунд при включенном регуляторе. Вход в режим програм-

мирования обозначает моргающий индикатор

27. Выбор для неде-

ли, интервала времени и значения температуры осуществляется в

цикличной форме нажатием клавиши

День недели >> Интервал времени >> Значение температуры.

Значение температуры для выбранного дня недели и интервала вре-

мени осуществляется нажатием кнопок

3 и 4.

Пример написания программы:

10. Блокировка клавиатуры.

Возможно три режима блокировки клавиатуры, устанавливаемы

параметром P10 в сервисных настройках:

P10=1 - блокировка/разблокировка клавиатуры осуществляется при

включенном регуляторе вручную путем продолжительного нажатия

кнопки

4, при этом, если клавиатура заблокирована, высвечивается

индикатор

29.

P10=2 - блокировка клавиатуры осуществляется при включенном

регуляторе автоматически после трех минут бездействия и может

быть разблокирована вручную путем продолжительного нажатия

кнопки

4, при этом, если клавиатура заблокирована, высвечивается

индикатор

29.

P10=3 – запрет режима блокировки клавиатуры.

11. Калибровка датчика температуры.

Регулятор оснащен встроенным датчиком температуры в помеще-

нии. Калибровка датчика осуществляется по эталонному термометру

и корректируется параметром P04 в сервисных настройках в диапа-

зоне -10..10 °C с шагом 0,1 °C.

12. Внешний датчик температуры.

В регуляторе есть отдельные выводы для подключения внешнего

датчика температуры. При подключении внешнего датчика, и его

активации параметром P01=2, загорается индикатор

17. В случае

ошибки работы датчика температуры на индикаторе

24 высвечи-

вается надпись ERR. Калибровка внешнего датчика температуры

осуществляется также параметром P04 в сервисных настройках. При

подключении и активации внешнего датчика температуры, внутрен-

ний датчик отключается.

13. Режим сервисных настроек.

Вход в режим сервисных настроек осуществляется продолжитель-

ным нажатием кнопки

1 с задержкой в пять секунд при включенном

регуляторе. При входе в режим сервисных настроек загорается ин-

дикатор

26. На индикаторе 24 отображается параметр P01, на ин-

дикаторе

12 моргает значение этого параметра (см. таблицу ниже).

Изменение значение параметра осуществляется кнопками

3 или 4,

смена на следующий параметр осуществляется кратковременным

нажатием на кнопку

1. Все параметры меняются по круговой схеме

нажатием на кнопку

1. Выход из выбора режима работы вентилято-

ра осуществляется кнопкой

5 или автоматически после 10-ти секунд

бездействия.

День недели с 04 до 10 с 10 до 16 с 16 до 22 с 22 до 04

Понедельник 20 °C 22 °C 22 °C 16 °C

Вторник 20 °C 22 °C 22 °C 16 °C

Среда 20 °C 22 °C 22 °C 16 °C

Четверг 20 °C 22 °C 22 °C 16 °C

Пятница 20 °C 22 °C 22 °C 16 °C

Суббота 18 °C 20 °C 20 °C 16 °C

Воскресенье 18 °C 20 °C 20 °C 16 °C

тип 703101 тип 703102

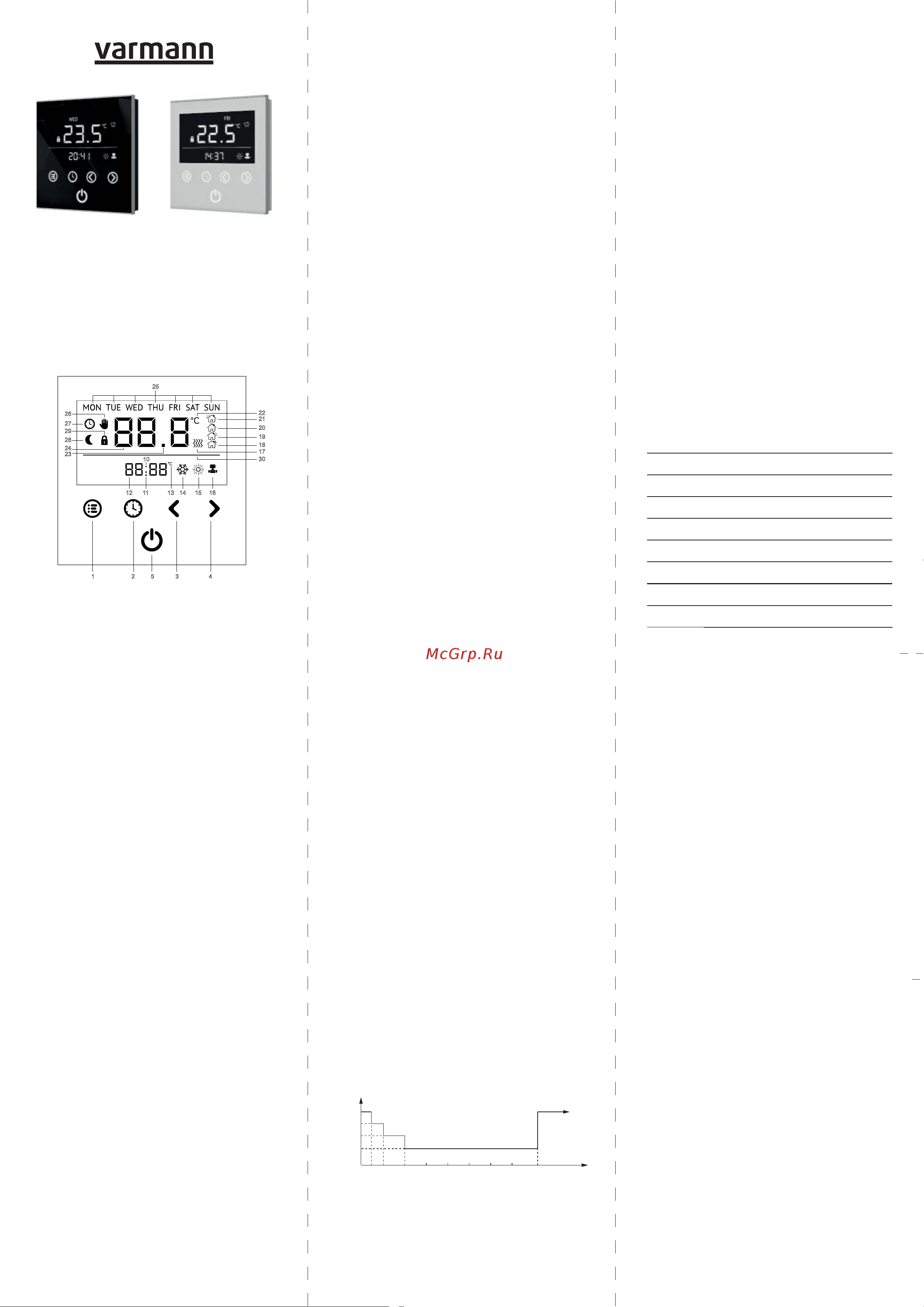

Комнатный термостат тип 703101 и 703102 с жидкокристал-

лическим дисплеем для регулирования температуры в поме-

щении конвекторами VARMANN с естественной конвекцией.

1. Управление и индикация.

Индикация режимов работы и параметров осуществляется на мо-

нохромном специализированном жидкокристаллическом дисплее,

совмещённым с сенсорной клавиатурой.

1 2 5 3 4

12 11 13 14 15 16

Клавиши управления:

1 - Режимы

2 - Часы

3 - Влево

4 - Вправо

5 - Включение/выключение

Отображаемые символы:

10 – разделитель показателя времени

11 – разделитель показания температуры

12 – индикатор времени, температуры, сервисных параметров

13 – градусы Цельсия малый символ

14 – режим антизамерзания системы

15 – режим работы нагрева “Комфорт”

16 – индикатор работы вентиля

17 – индикатор работы внешнего датчика температуры

18-19-20-21 – временные интервалы используемые для недель-

ного программирования регулятора

22 – градусы Цельсия большой символ

23 – разделитель показания температуры

24 – основной индикатор температуры

25 – дни недели

26 – индикатор сервисного режима

27 – индикатор работы недельной программы

28 – “режим сна”

29 – индикатор блокировки клавиатуры

30 – разделительная линия

2. Включение – выключение регулятора.

Включение-выключение регулятора осуществляется кратковремен-

ным нажатием кнопки

При выключении регулятора возможно два состояния работы регу-

лятора, в зависимости от значения параметра P02=1 (в сервисных

настройках) осуществляется гашение всех символов индикатора и

подсветки всех кнопок, за исключением подсветки кнопки

5. В слу-

чае, когда P02=2 высвечивается надпись OFF, кнопки, за исключе-

нием кнопки

5 гасятся и становятся неактивными, кнопка 5 меняет

свечение как было указано выше. Функция Бездействия, указанная

в п.4 актуальна также и для этого случая. Когда происходит касание

любой из клавиш, индикатор работает в нормальном свечении.

3. Бездействие.

В случае, когда истекло время, когда нажимались кнопки на регуля-

торе более одной минуты, яркость свечения должна уменьшится в

случае, если параметр P11=1. Когда происходит касание любой из

клавиш, индикатор работает в нормальном свечении. Яркость све-

чения индикатора в нормальном режиме работы можно выставить

параметром Р03 в сервисных настройках в диапазоне от 1 до 5.
