Параметр Описание
Заводская
настройка
Значение параметра
P01 Режим датчика температуры 1
1 = Внутренний
2 = Внешний
P02 Работа регулятора в выключенном состоянии 1
1 = Полное отключение регулятора
2 = Частичное отключение регулятора
P03 Регулировка яркости свечения экрана 3 Значение от 1 до 5
P04 Калибровка датчика температуры 0
Поправка текущей температуры в диапазоне
-10..10 °C с шагом 0,1 °C
P05 Режим работы вентиля в выключенном состоянии регулятора 1
1 = Вентиль закрыт
2 = Вентиль открыт
P06 Гистерезис реагирования включения/выключения регулятора 0,5 Изменяемое значение 0,5 .. 2 °C
P07 Ограничение максимальной тепературы-уставки 50 От 20 до 99 °C
P08 Ограничение минимальной тепературы-уставки 15 От 4 до 20 °C
P09 Температура режима антизамерзания 8 От 4 до 15 °C
P10 Режим блокировки нажатия кнопок регулятора 1
1 = Ручная блокировка/разблокировка
2 = Автоматическая блокировка
3 = Запретить режим блокировки кнопок
P11 Уменьшение яркости индикатора при бездействии 1
1 = Да
2 = Нет
P12 Значение перепада температуры для режима “сна” 2 Значение от 3 до 10 С
P13 Вернуть “заводские настройки” по-умолчанию 2
1 = Да
2 = Нет
1 2 3 4 5 6 7 8 9 10
L 220V
N 220V
SENSOR
2 1
J1
OFF
ON
ТЭН
t °C
XS2
XS8
XS1
XS9XS7
R1
Vartronic 201 103 A
1 2
J1
ON
OFF
ТЭН
t °C
XS2
XS8
XS1
XS9 XS7
R1
Vartronic 201103A
Ntherm Electro
N 220V
L 220V
Датчик температуры
воздуха тип 100001
линии нагрева,
R=10 кОм, t=25
°C

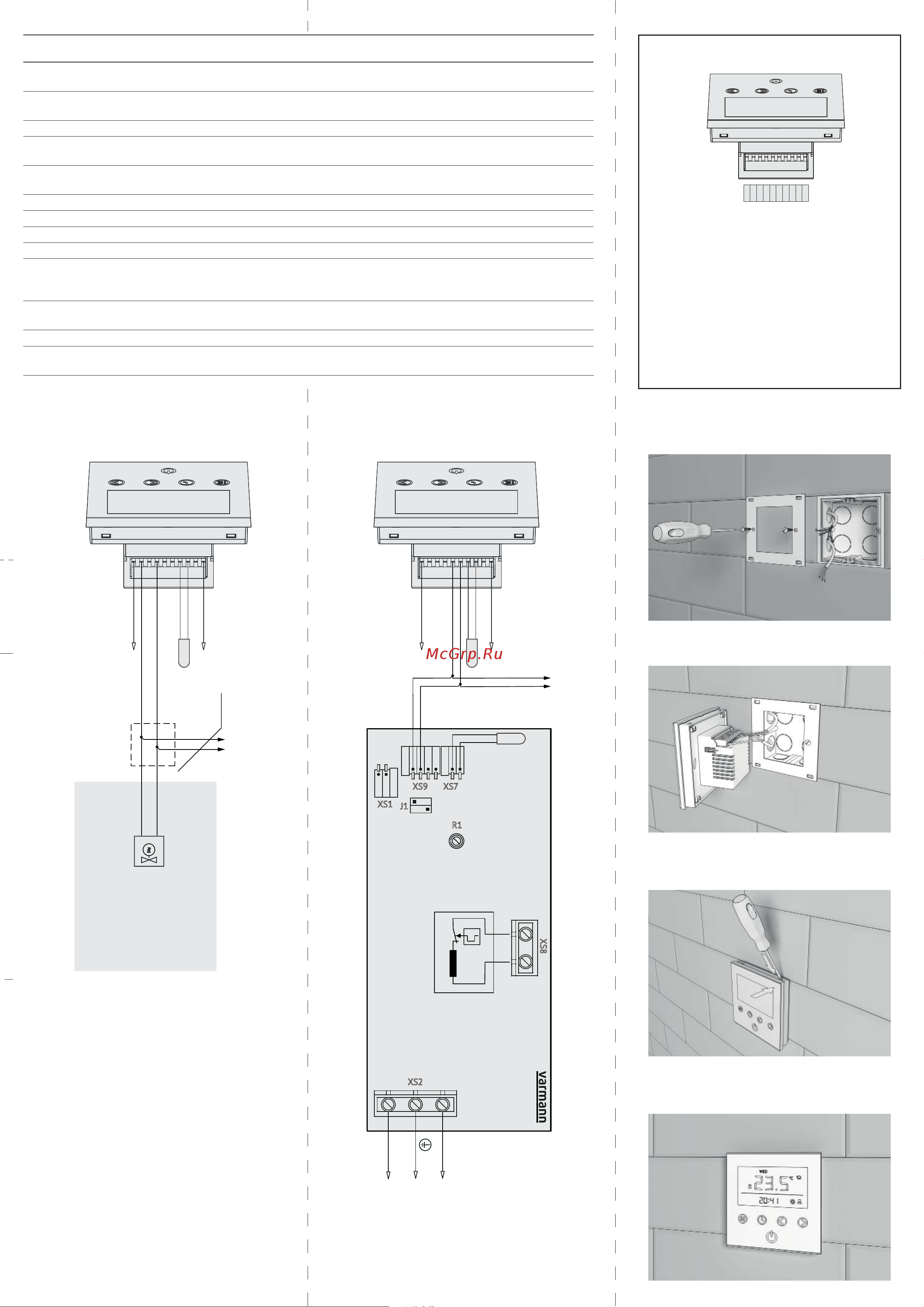

Подключение настенного регулятора Vartronic 703101,
703102 к блоку регулирования 201103А конвектора Ntherm
Electro.
1 2 3 4 5 6 7 8 9 10
L 220V
N 220V
SENSOR
N 220V
AO
Сервопривод линии
нагрева тип 702361,
нормально закрытый
U=~230 В, P=2,5 Вт,
I=0.011А
[ŵŵ²
AO
N
AO N
Ntherm
Подключение настенного регулятора Vartronic 703101, 703102
к конвектору Ntherm.
Последовательность монтажа регулятора на стену
Этап 1. Установите металлическую рамку на монтажную
электрическую коробку, зафиксировав ее винтами.
Этап 2. Выполните электрические подключения в соответствии
со схемой.
Этап 5. Присоедините корпус регулятора к металлической рамке,
аккуратно отогнув крепежные крючки отверткой через специальные
отверстия в верхней и нижней части корпуса регулятора.
Этап 5. Убедившись в правильности подключения, подайте
питание. Регулятор готов к эксплуатации.
1 2 3 4 5 6 7 8 9 10
N 220V
AO
AC
N 220V
TB
SENSOR
SENSOR
L 220V
TA
+5V
Маркировка выводов регулятора 703101:
1 - питание регулятора N220 В (нейтраль).
2 - нормально закрытый контакт коммутационного реле 2А;
3 - нормально открытый контакт коммутационного реле 2А;
4 - нейтраль коммутационного реле 2А;
5 - сухой контакт оптрон 20 мА;
6 - сухой контакт оптрон 20 мА;
7 - подключение внешнего датчика температуры тип 100001;
8 - подключение внешнего датчика температуры тип 100001;
9 - внешнее питание регулятора +5 В;
10 - питание регулятора L 220 В (фаза);
Обозначения выводов регулятора 703101
