3. СБОРКА СТАНКА

3.1 Распаковка

Аккуратно распакуйте и достаньте станок и отдельные детали из упаковки, осмотрите изделие на

наличие повреждений. О любых повреждениях следует немедленно сообщить дистрибьютеру

и транспортной компании.

Перед сборкой и использованием станка внимательно изучите инструкцию для

выполнения надлежащей сборки, технического обслуживания и соблюдения

техники безопасности.

Удалите защитную смазку с поверхности стола и всех неокрашенных деталей. Для ее снятия

используйте мягкую ткань, смоченную керосином (не применяйте для этой цели ацетон, бензин

или разбавитель лака). После очистки покройте поверхности воском. Излишки воска удалите для

предотвращения его попадания на заготовки.

В целях безопасности не подключайте станок к источнику подачи питания до

полного окончания его монтажа.

3.2 Установка шлифовального станка

Найдите подходящее место для установки станка с хорошим

освещением и со свободным доступом к питающей сети.

Станок должен быть установлен на ровной, плоской и

устойчивой поверхности. Для безопасности закрепите станок

на верстаке при помощи болтов, шайб и гаек (в комплект

поставки не входят), рис. 2.

Установка шлифовального диска описана в главе 6.3 «Замена

шлифовального диска».

3.3 Установка рабочего стола

Входящий в комплект боковой стол используется как при

шлифовании диском, так и лентой.

Для использования стола со шлифовальным диском вставьте

опорный стержень стола в основание станка. Закрепите при

помощи болта А (рис. 3).

Расположите стол на опорном стержне, так чтобы

расстояние между столом и диском было не менее 1,5 мм.

Закрепите при помощи болта В.

Убедитесь болты затянуты.

Ослабьте рукоятку. При помощи слесарного угольника,

установите стол перпендикулярно диску и закрепите в этом

положении. Если необходимо, установите указатель на «0».

Для использования стола со шлифовальной лентой – переведите шлифовальный ленточный узел

в вертикальное положение и зафиксируйте. Вставьте опорный стержень стола в боковой

кронштейн узла. Закрепите при помощи болта А. Убедитесь, что болт закручен.

Расположите стол на опорном стержне так, чтобы расстояние между столом и лентой было не

менее 1,5 мм. Закрепите при помощи болта В.

Ослабьте рукоятку. При помощи слесарного угольника, установите стол перпендикулярно диску

и закрепите в этом положении. Если необходимо, установите указатель на «0».

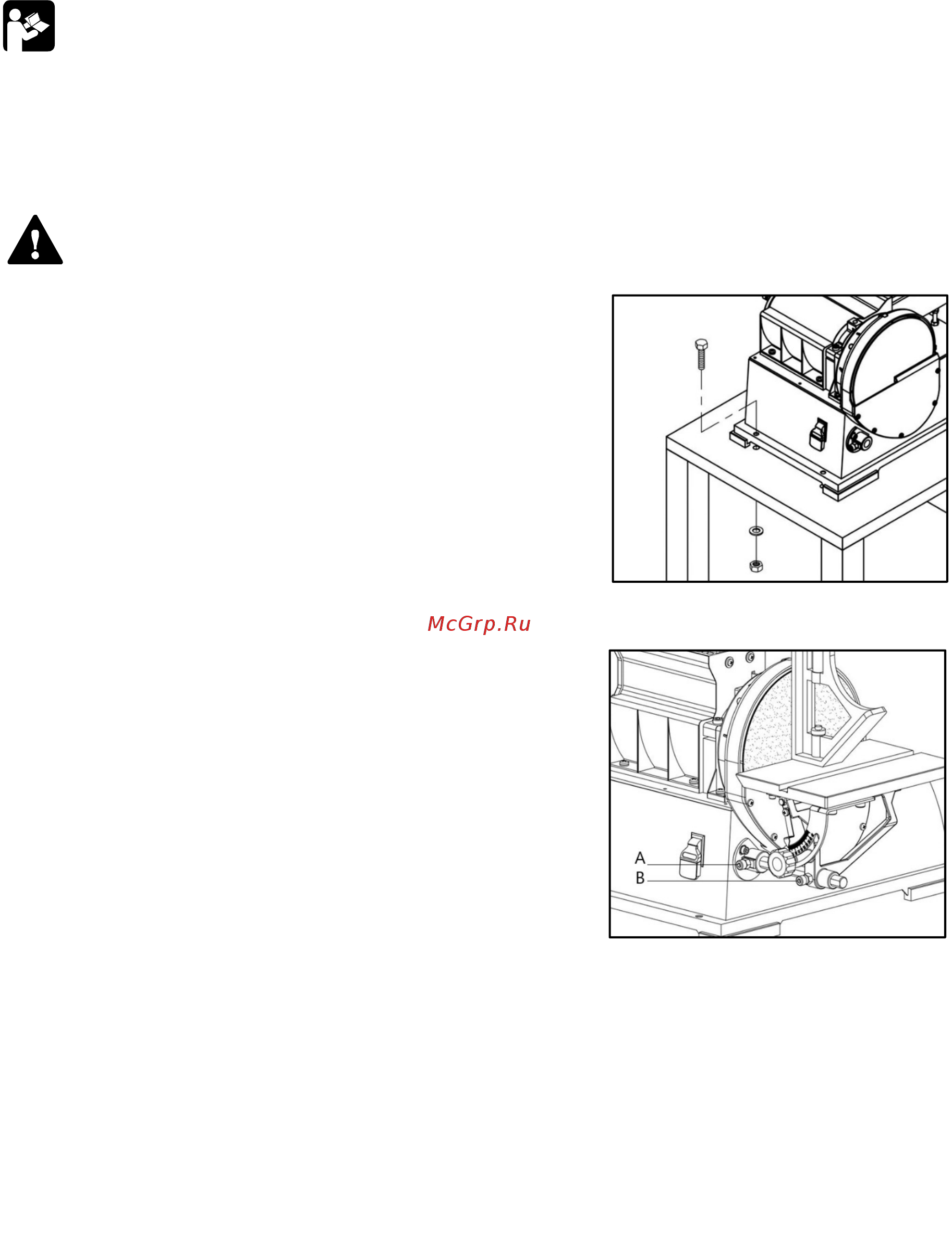

Рисунок 2.

Рисунок 3.
