Ред. 3
11
5. При помощи болтов из комплекта соберите фрезы. Лезвия
необходимо устанавливать заточенной стороной по ходу движения
агрегата.

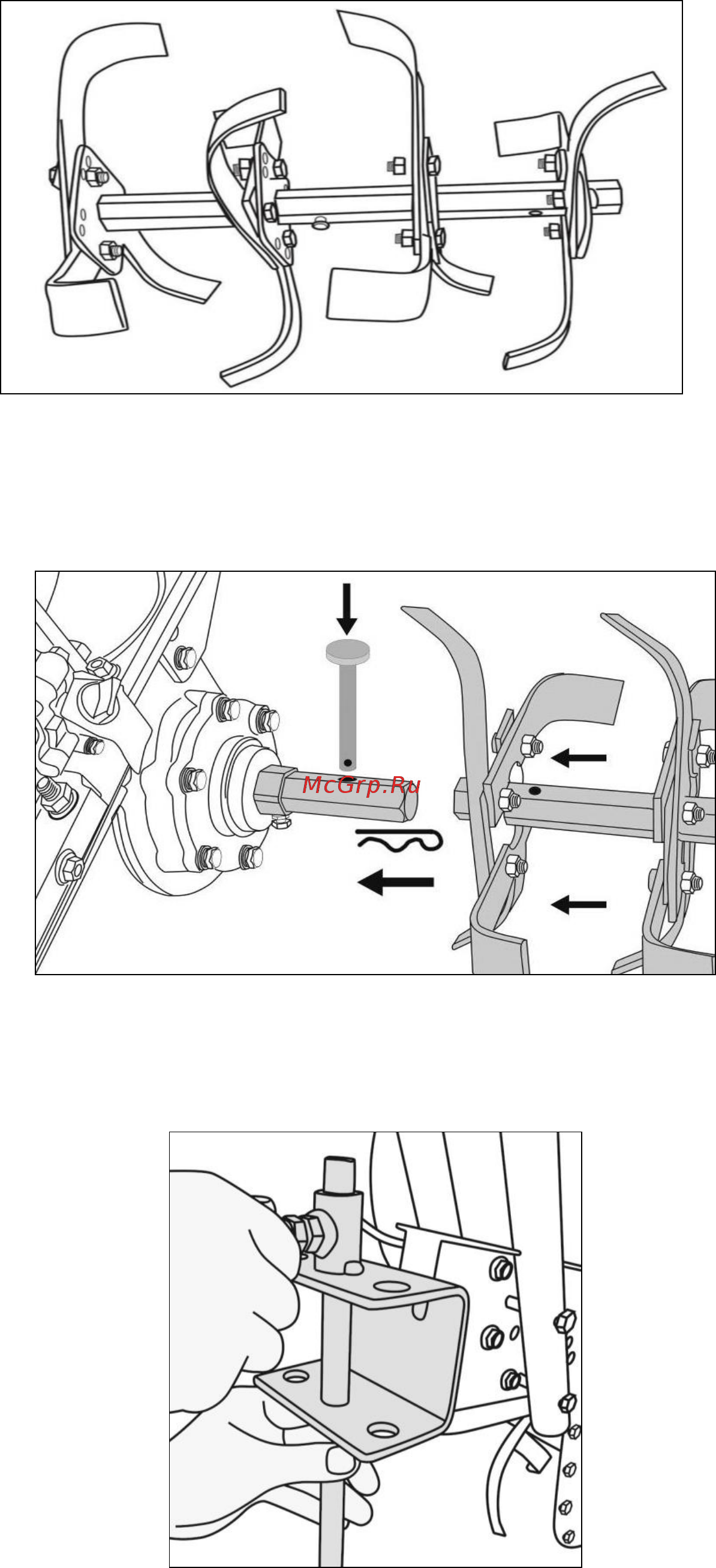

Рис. 7. Фреза в сборе
6. Установите фрезы на культиватор, ис п ольз уя пальцы и
шплинты из комплекта.
Рис. 8. Установка фрез на культиватор
7. Закрепите сошник на сцепное устройство, отрегулировав его по
высоте.
Рис. 9. Крепление сошника
