2. КОМПЛЕКТНОСТЬ

 Двигатель в сборе;

 Рукоятка управления;

 Ручка управления в разборе;

 Комплект крепежа;

 Набор болтов;

 Колесо для транспортировки;

 Фрезы в разборе;

 Сошник;

3. ОБЩИЙ ВИД УСТРОЙСТВА

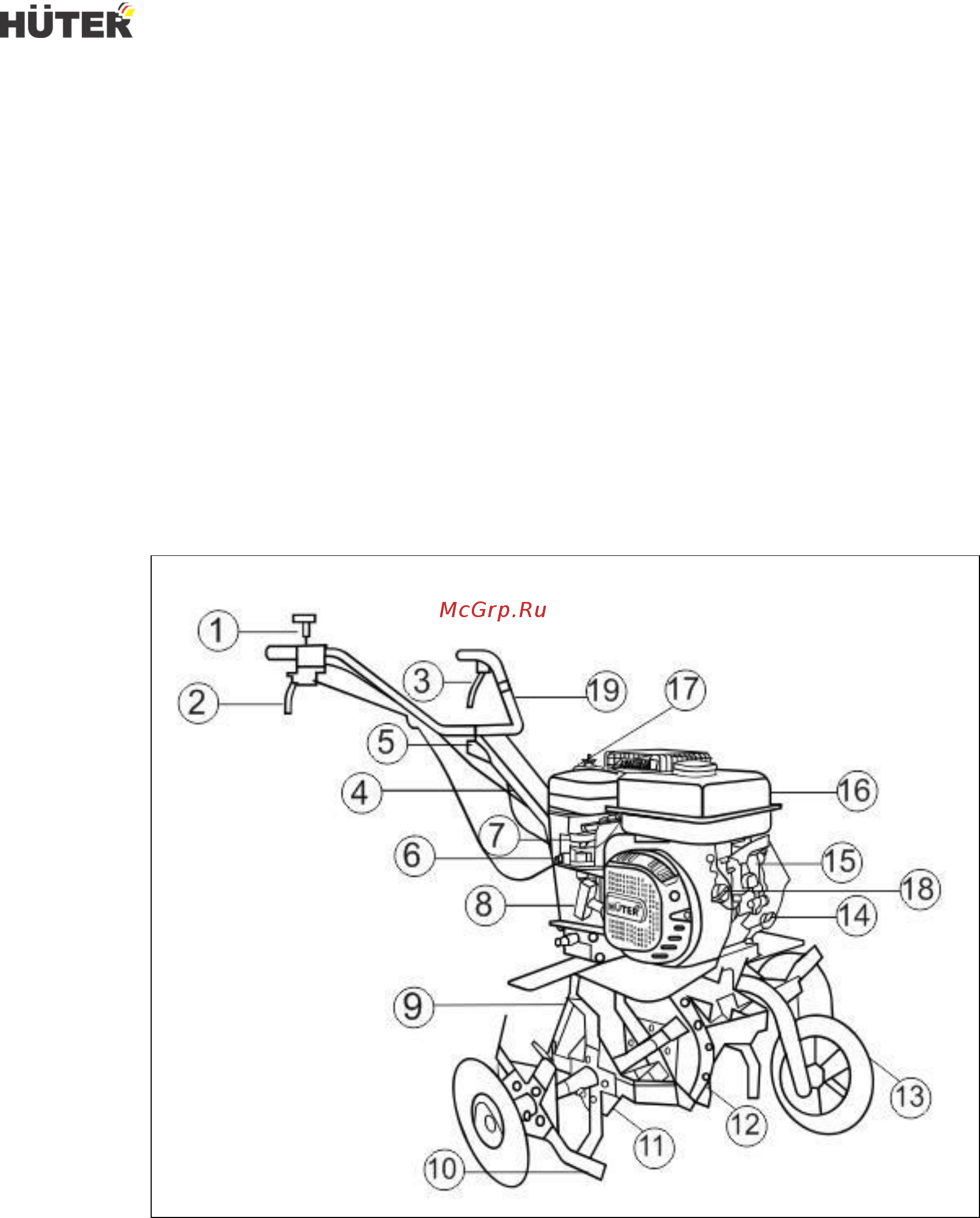

Рис. 1. Основные узлы устройства

1. Рычаг газа

10. Лезвие фрезы

2. Ручка заднего хода

11. Фреза

3. Ручка переднего хода

12. Редуктор

4. Ручка управления нижняя чать

13. Транспортировочное колесо*

5. Регулируемый кронштейн крепления

ручки управления

14. Маслоналивная горловина

15. Двигатель

6. Топливный кран

16. Бензобак

7. Воздушная заслонка

17. Корпус воздушного фильтра

8. Стартер (ручка стартера)

18. Ручка вкл./выкл. зажигания

9. Сошник

19. Рукоятка управления верхняя часть

* - в зависимости от модели.
