Ред. 4

Выходной патрубок (кран) – предназначен для подачи воздуха

потребителю.

Предохранительный клапан – служит для сброса воздуха из ресивера

при превышении максимального допустимого давления сжатого воздуха в

ресивере.

Обратный клапан – обеспечивает подачу сжатого воздуха только в

направлении от узла компрессора к ресиверу.

Сливной клапан – служит для слива конденсата из ресивера.

Воздушный фильтр – служит для очистки всасываемого воздуха и

предохранения поршневой группы от пыли и посторонних частиц.

Манометр – предназначен для контроля давления в ресивере и/или на

выходе из редуктора.

Сапун – служит для уравнивания внутреннего

давления картера с внешним при нагреве-остывании механизма и при

изменении атмосферного давления, а также для уменьшения естественного

расхода масла.

7. ПОДГОТОВКА К РАБОТЕ И ПОРЯДОК РАБОТЫ

7.1 Подготовка к работе

Установите компрессор на ровную горизонтальную поверхность в чистом,

сухом, хорошо проветриваемом месте.

После извлечения аппарата из упаковки, убедитесь в его целостности,

отсутствии следов удара и механических повреждений, проверьте

комплектность.

 Установите колеса и резиновую подножку при помощи болтов из комплекта,

как показано на рис.2 и рис.3, если они не были установлены.

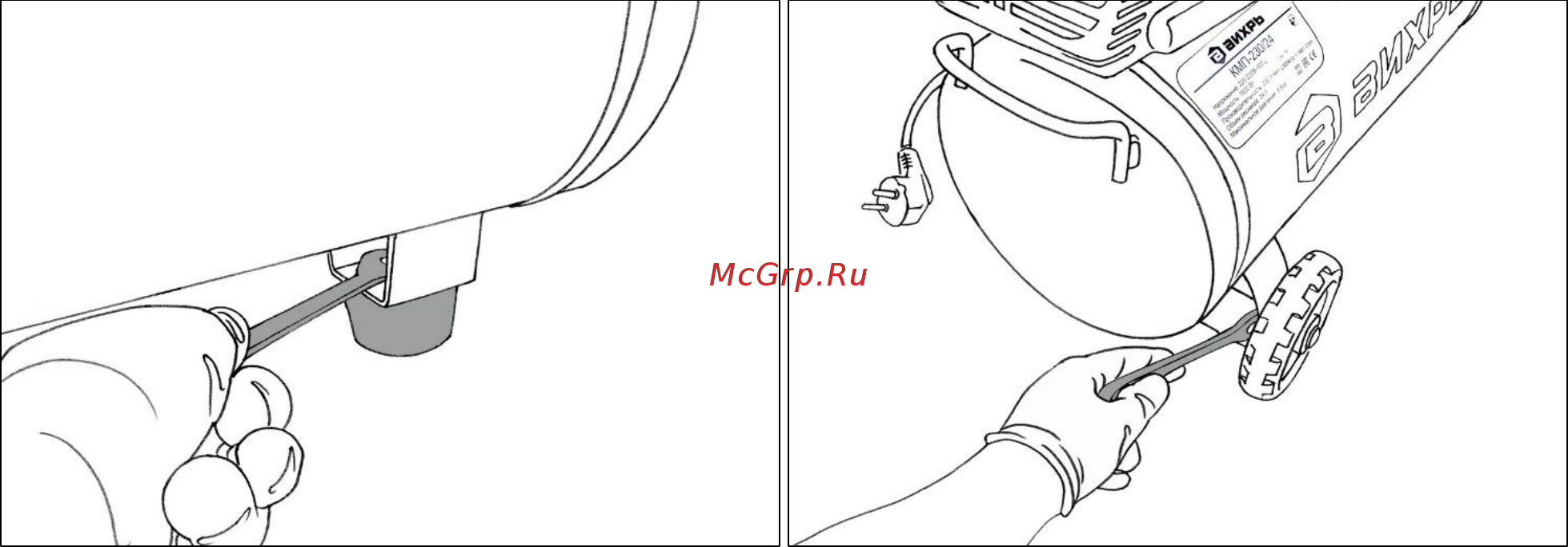

Рис. 2. Установка подножки Рис. 3. Установка колес
