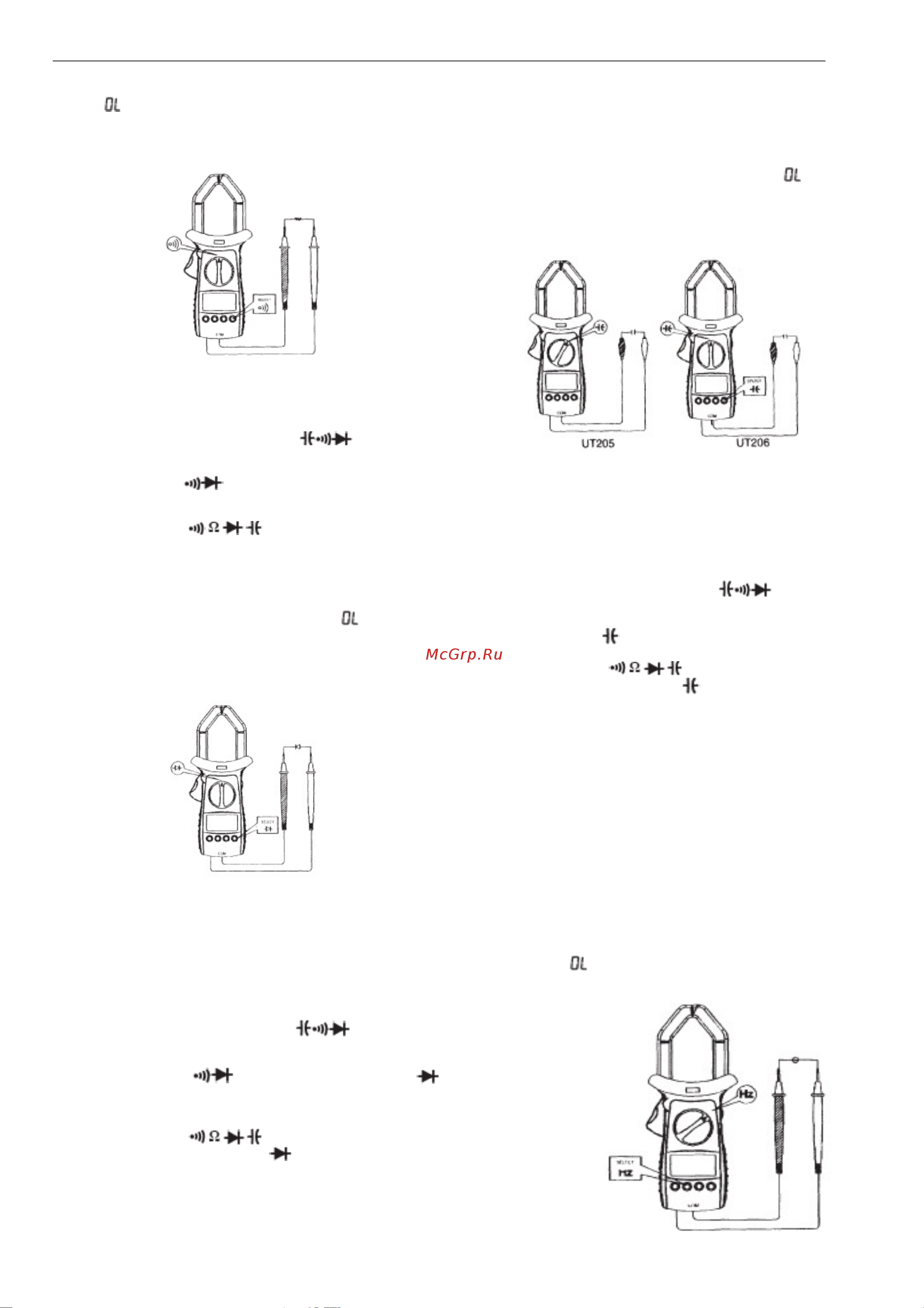

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ UT205/UT206

• Если цепь разомкнута или сопротивление превышает 40

МОм, на дисплее появится индикатор выхода за пределы диа-

пазонов

• После завершения измерений сопротивления отключите щу-

пы от тестируемой цепи и от входных гнезд прибора.

Тестирование цепи на обрыв

Внимание: Во избежание повреждения прибора, а также тес-

тируемой цепи перед проведением измерений убедитесь, что

питание тестируемой цепи отключено и разряжены все высо-

ковольтные конденсаторы.

Для тестирования цепи на обрыв:

1. Подключите красный щуп к терминалу HzΩ, а черный

щуп к терминалу СОМ на лицевой панели прибора.

2. Для модели UT205: Установите поворотный переключатель

функций в положение и нажмите кнопку BLUE для выбора

режима тестирования цепи на обрыв.

Для модели UT206: Установите поворотный переключатель

функций в положение и нажмите кнопку BLUE для

выбора режима тестирования цепи на обрыв.

3. Если сопротивление цепи менее 70 Ом, раздастся звуковой

сигнал зуммера.

Примечания:

• Если тестируемая цепь разомкнута, на дисплее прибора поя-

вится индикатор выхода за пределы диапазона .

• После завершения тестирования непрерывности цепи от-

ключите измерительные щупы от цепи и от входных гнезд

прибора.

Тестирование диодов

Внимание: Во избежание повреждения прибора, а также тес-

тируемой цепи перед тестированием диодов убедитесь, что

питание тестируемой цепи отключено и разряжены все высо-

ковольтные конденсаторы.

Данная измерительная функция предназначена для тестирова-

ния диодов, транзисторов и других полупроводниковых уст-

ройств. При подаче тока на полупроводник прибор измеряет па-

дение напряжения, для исправного диода это значение составля-

ет 0.5 – 0.8 В.

Для тестирования диода:

1. Подключите красный щуп к терминалу HzΩ, а черный

щуп к терминалу СОМ на лицевой панели прибора.

2. Для модели UT205: Установите поворотный переключатель

функций в положение . Режим тестирования диода

установлен по умолчанию. Также, данную измерительную функ-

цию можно выбрать при помощи кнопки BLUE.

Для модели UT206: Установите поворотный переключатель

функций в положение и нажмите кнопку BLUE для

выбора режима тестирования диода

3. Для получения значения прямого падения напряжения подклю-

чите красный щуп к аноду полупроводника, а черный – к катоду.

Снимите показания на дисплее.

Примечания:

• Диод исправен, если значение прямого падения напряжения

находится в пределах 0.5 – 0.8 В. Однако, значение обратного

падения напряжения может изменяться в зависимости от дру-

гих паразитных сопротивлений.

• Во избежание получения ошибочных результатов измерений

следите за правильностью подключения щупов. Если диод не-

исправен или нарушена полярность подключения, на дисплее

появится индикатор выхода за пределы диапазона

. Единица

измерения прямого падения напряжения – В (Вольты).

• После завершения измерения диодов отключите измеритель-

ные щупы от полупроводника и от входных гнезд прибора.

Измерение емкости

Внимание: Во избежание повреждения прибора, а также тес-

тируемой цепи перед измерением емкости убедитесь, что пи-

тание тестируемой цепи отключено и разряжены все высоко-

вольтные конденсаторы. Для проверки остаточного напряже-

ния конденсаторов используйте функцию измерения постоян-

ного напряжения.

Диапазоны измерения емкости: 4 нФ, 40 нФ, 400 нФ, 4 мкФ, 40

мкФ, 200 мкФ.

Для измерения емкости:

1. Подключите красный щуп к терминалу HzΩ, а черный

щуп к терминалу СОМ на лицевой панели прибора.

2. Для модели UT205: Установите поворотный переключатель

функций в положение .

Для модели UT206: Установите поворотный переключатель

функций в положение и нажмите кнопку BLUE для

выбора режима измерения емкости .

2. Подключите измерительные щупы к нагрузке. Снимите показа-

ния на дисплее.

Примечания:

• При тестировании полярных конденсаторов подключите

красный измерительный зажим к аноду и черный к катоду кон-

денсатора. Не используйте измерительные щупы!

• Для минимизации емкости, которая содержится на самих щу-

пах, они должны быть как можно короче. При измерении малых

емкостей используйте режим REL для получения более точных

результатов измерений. Остаточное напряжение, диэлектри-

ческая абсорбция и другие паразитные составляющие конден-

сатора могут внести погрешность в результаты измерений.

• При измерении больших емкостей прибору может по-

требоваться некоторое время для вывода результатов на

дисплей. Например, время измерения для емкостей в диапазоне

200 мкФ может составлять около 30 секунд.

• Если тестируемое значение емкости превышает максималь-

но допустимое, на дисплее появится индикатор выхода за пре-

делы диапазона .

• После завершения измерения емкости отключите щупы от

тестируемого объекта и входных терминалов прибора.

Измерение частоты
