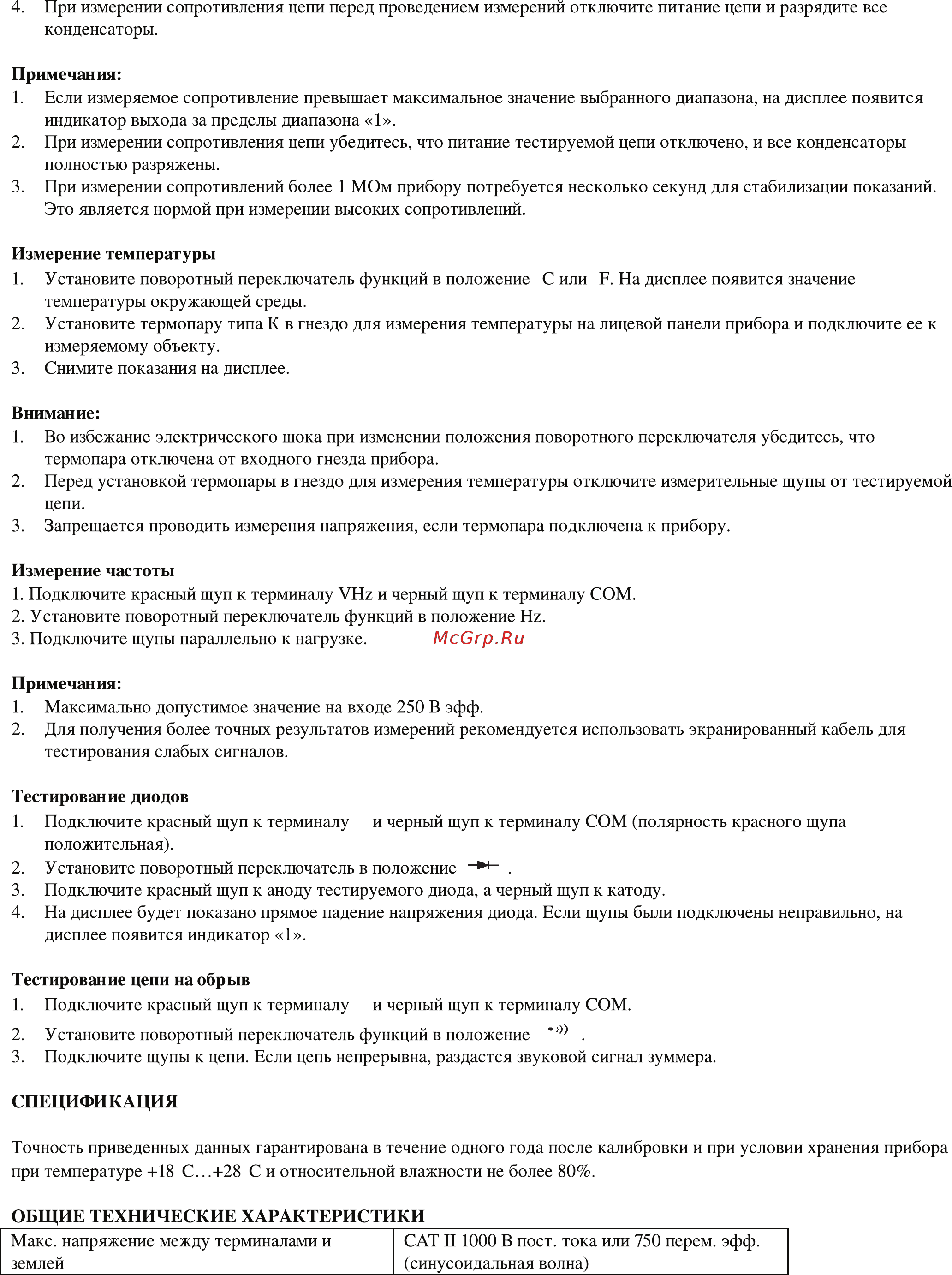

4 При измерении сопротивления цепи перед проведением измерений отключите питание цепи и разрядите все конденсаторы Примечания 1 Если измеряемое сопротивление превышает максимальное значение выбранного диапазона на дисплее появится индикатор выхода за пределы диапазона 1 2 При измерении сопротивления цепи убедитесь что питание тестируемой цепи отключено и все конденсаторы полностью разряжены 3 При измерении сопротивлений более 1 МОм прибору потребуется несколько секунд для стабилизации показаний Это является нормой при измерении высоких сопротивлений Измерение температуры 1 Установите поворотный переключатель функций в положение Сили Е На дисплее появится значение температуры окружающей среды 2 Установите термопару типа К в гнездо для измерения температуры на лицевой панели прибора и подключите ее к измеряемому объекту 3 Снимите показания на дисплее Внимание 1 Во избежание электрического шока при изменении положения поворотного переключателя убедитесь что термопара отключена от входного гнезда прибора 2 Перед установкой термопары в гнездо для измерения температуры отключите измерительные щупы от тестируемой цепи 3 Запрещается проводить измерения напряжения если термопара подключена к прибору Измерение частоты 1 Подключите красный щуп к терминалу УН и черный щуп к терминалу СОМ 2 Установите поворотный переключатель функций в положение Нг 3 Подключите щупы параллельно к нагрузке Примечания 1 Максимально допустимое значение на входе 250 В эфф 2 Для получения более точных результатов измерений рекомендуется использовать экранированный кабель для тестирования слабых сигналов Тестирование диодов 1 Подключите красный щуп к терминалу и черный щуп к терминалу СОМ полярность красного щупа положительная 2 Установите поворотный переключатель в положение 4 3 Подключите красный щуп к аноду тестируемого диода а черный щуп к катоду 4 На дисплее будет показано прямое падение напряжения диода Если щупы были подключены неправильно на дисплее появится индикатор 1 Тестирование цепи на обрыв 1 Подключите красный щуп к терминалу и черный щуп к терминалу СОМ 2 Установите поворотный переключатель функций в положение 3 Подключите щупы к цепи Если цепь непрерывна раздастся звуковой сигнал зуммера СПЕЦИФИКАЦИЯ Точность приведенных данных гарантирована в течение одного года после калибровки и при условии хранения прибора при температуре 18 С 28 С и относительной влажности не более 80 ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Макс напряжение между терминалами и CAT II 1000 В пост тока или 750 перем эфф землей синусоидальная волна
