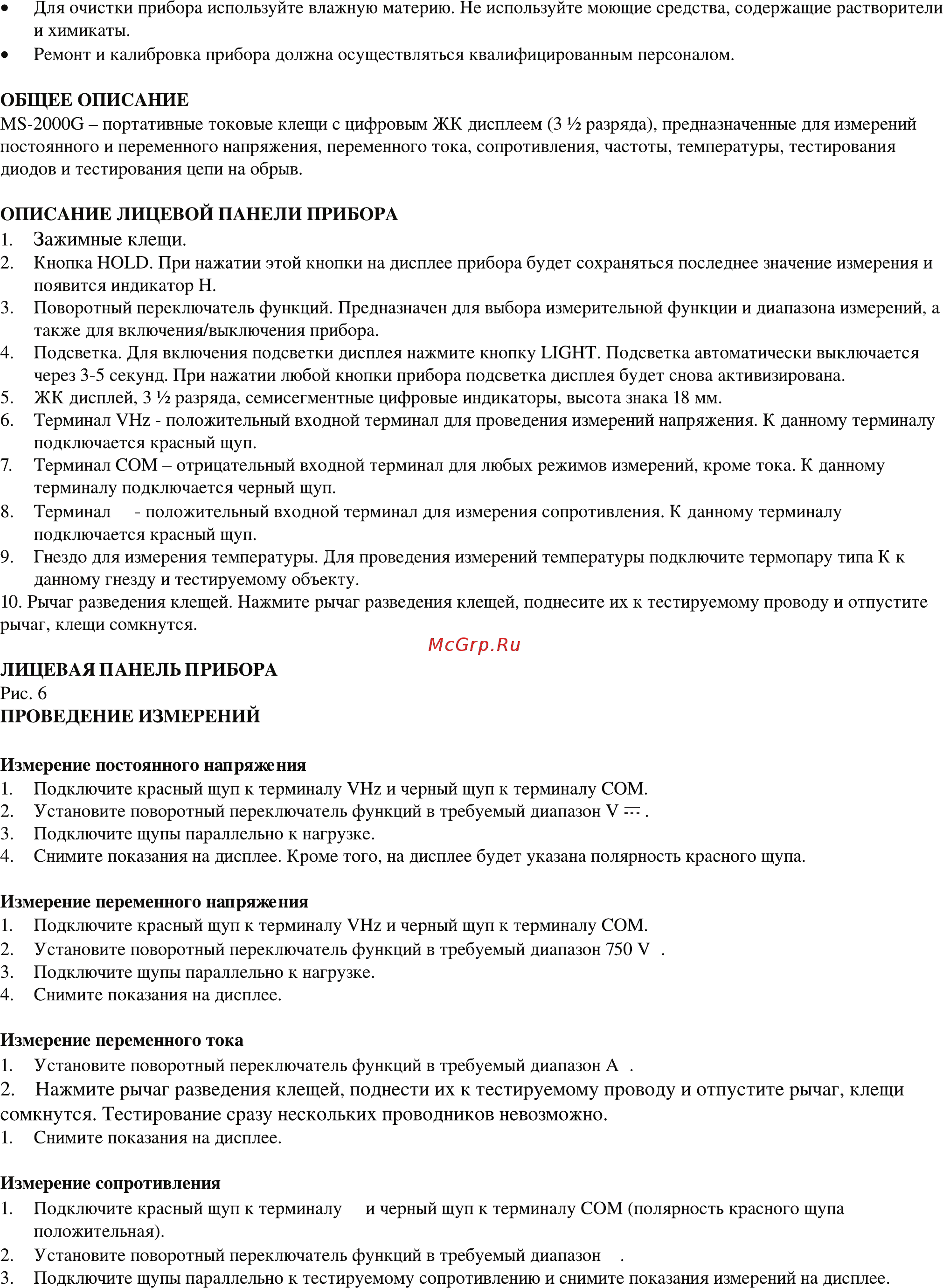

Для очистки прибора используйте влажную материю Не используйте моющие средства содержащие растворители и химикаты Ремонт и калибровка прибора должна осуществляться квалифицированным персоналом ОБЩЕЕ ОПИСАНИЕ MS 2000G портативные токовые клещи с цифровым ЖК дисплеем 3 Уг разряда предназначенные для измерений постоянного и переменного напряжения переменного тока сопротивления частоты температуры тестирования диодов и тестирования цепи на обрыв ОПИСАНИЕ ЛИЦЕВОЙ ПАНЕЛИ ПРИБОРА 1 Зажимные клещи 2 Кнопка HOLD При нажатии этой кнопки на дисплее прибора будет сохраняться последнее значение измерения и появится индикатор Н 3 Поворотный переключатель функций Предназначен для выбора измерительной функции и диапазона измерений а также для включения выключения прибора 4 Подсветка Для включения подсветки дисплея нажмите кнопку LIGHT Подсветка автоматически выключается через 3 5 секунд При нажатии любой кнопки прибора подсветка дисплея будет снова активизирована 5 ЖК дисплей 3 16 разряда семисегментные цифровые индикаторы высота знака 18 мм 6 Терминал VHz положительный входной терминал для проведения измерений напряжения К данному терминалу подключается красный щуп 7 Терминал СОМ отрицательный входной терминал для любых режимов измерений кроме тока К данному терминалу подключается черный щуп 8 Терминал положительный входной терминал для измерения сопротивления К данному терминалу подключается красный щуп 9 Гнездо для измерения температуры Для проведения измерений температуры подключите термопару типа К к данному гнезду и тестируемому объекту 10 Рычаг разведения клещей Нажмите рычаг разведения клещей поднесите их к тестируемому проводу и отпустите рычаг клещи сомкнутся ЛИЦЕВАЯ ПАНЕЛЬ ПРИБОРА Рис 6 ПРОВЕДЕНИЕ ИЗМЕРЕНИЙ Измерение постоянного напряжения 1 Подключите красный щуп к терминалу VHz и черный щуп к терминалу СОМ 2 Установите поворотный переключатель функций в требуемый диапазон V 3 Подключите щупы параллельно к нагрузке 4 Снимите показания на дисплее Кроме того на дисплее будет указана полярность красного щупа Измерение переменного напряжения 1 Подключите красный щуп к терминалу VHz и черный щуп к терминалу СОМ 2 Установите поворотный переключатель функций в требуемый диапазон 750 V 3 Подключите щупы параллельно к нагрузке 4 Снимите показания на дисплее Измерение переменного тока 1 Установите поворотный переключатель функций в требуемый диапазон А 2 Нажмите рычаг разведения клещей поднести их к тестируемому проводу и отпустите рычаг клещи сомкнутся Тестирование сразу нескольких проводников невозможно 1 Снимите показания на дисплее Измерение сопротивления 1 Подключите красный щуп к терминалу и черный щуп к терминалу СОМ полярность красного щупа положительная 2 Установите поворотный переключатель функций в требуемый диапазон 3 Подключите щупы параллельно к тестируемому сопротивлению и снимите показания измерений на дисплее
