MASTECH ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ: MS6813

2

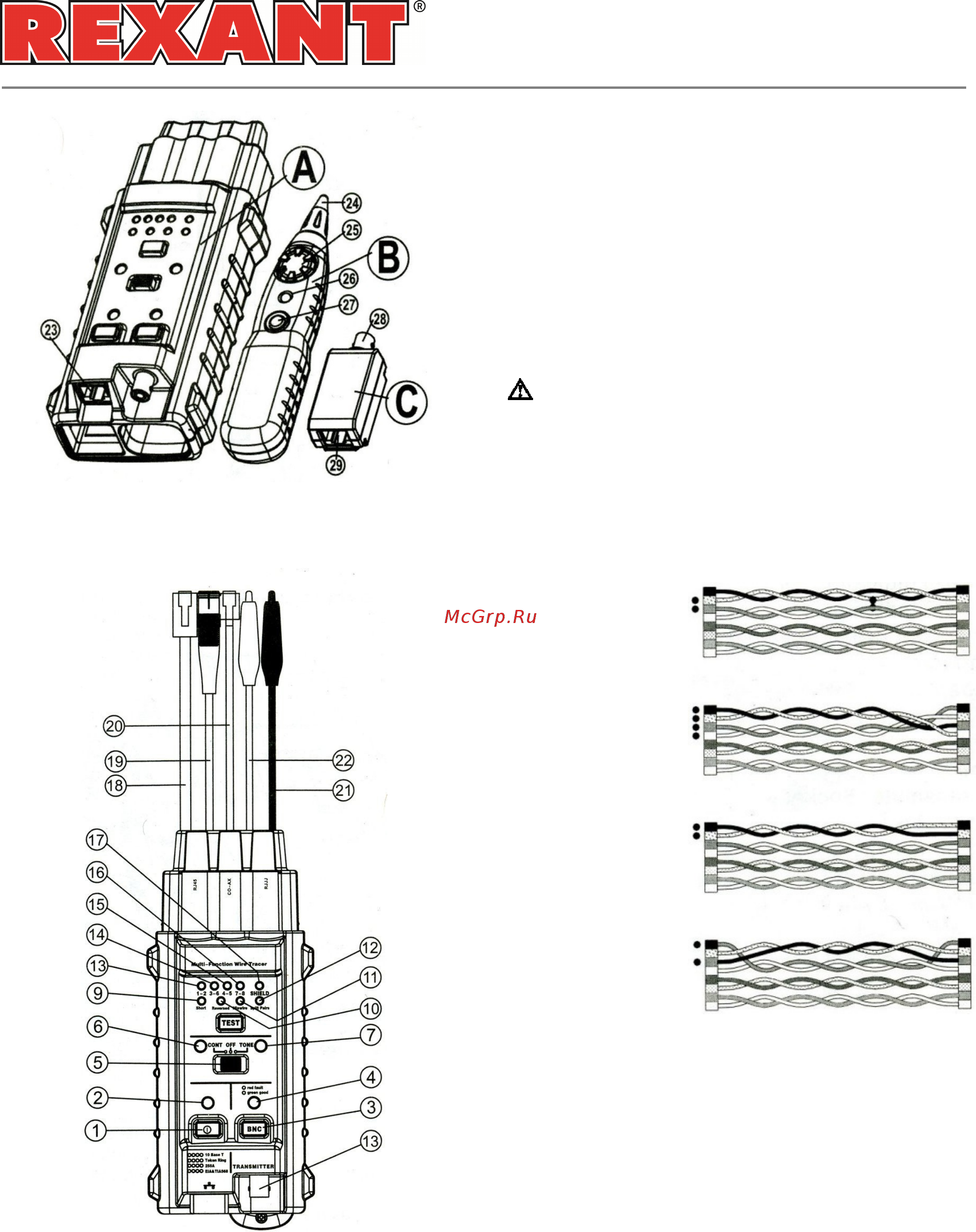

1.2. Составные части и кнопки

А) Передатчик (основной)

В) Приемник

С) Согласующий модуль

6. Индикатор «CONT»

7. Индикатор «TONE»

8. Кнопка тестирования сетевых кабелей «TEST»

9. Индикатор короткого замыкания

10. Индикатор перевернутой пары

11. Индикатор перекрестной пары

12. Индикатор расщепленной пары

13. Индикатор витой пары 1-2

14. Индикатор витой пары 3-6

15. Индикатор витой пары 4-5

22. Черный зажим

23. Гнездо RJ45 передатчика

24. Зонд приемника

25. Регулятор чувствительности приемника

26. Индикатор приемника.

27. Выключатель приемника

28. Разъем BNC (коаксиальный) согласующего модуля

29. Разъем RJ45 согласующего модуля

2. РАБОТА С ТЕСТЕРОМ

2.1.1. Индикаторы ошибок

Индикаторы витых пар (индикаторы №13, 14, 15, 16) показывают

ошибки в подсоединении проводов. Номер индикатора позволяет

определить тип ошибки. Если горят два или более индикаторов,

следует устранить неисправность отдельно по каждой ошибке,

пока все индикаторы не поменяют цвет на зеленый («норма»).

Рисунок 1.

Короткое замыкание

Перекрестная пара

Рисунок 3.

Перевернутая пара

Разомкнутая цепь: Обрывы в линии не являются типичной неис-

правностью, поэтому в данной модели тестера отдельного инди-

катора для них не предусмотрено. Как правило, в сети имеются

от 2 до 4 пар кабелей. Соответствующие индикато-

ры не горят, если гнезда RJ45 не подсоединены к коаксиальным

кабелям. Пользователь ищет неисправности в сети с помощью

соответствующих индикаторов витых пар.

Короткое замыкание: см. рисунок 1.

местами в разъемах.

Примечание:

За одно тестирование тестер может показать ошибку только од-

ного типа. Исправьте обнаруженную ошибку и лишь затем повто-

рите тест, чтобы проверить, не имеется ли других ошибок.

2.1.2. Режим тестирования

Выполните следующие действия:

1) Подсоедините один конец сетевого кабеля к разъему RJ45

передатчика.
