Sima VENUS-200 (380В) MEKANO (092412) [9/23] Установкаиснятиережущегодиска

8. УСТАНОВКАИСНЯТИЕРЕЖУЩЕГОДИСКА

Станки моделей VENUS MEKANO рассчитаны на применение алмазных дисков с прорезями либо сплошных дисков диаметром

300 и 350 мм.

Свойства режущих дисков различны в зависимости от материалов, для резания которых они предназначены. Следовательно,

правильный выбор диска повышает производительность работы и обеспечивает лучший результат.

Убедитесь, что максимально допустимая частота вращения диска не ниже номинальной частоты вращения электродвигателя

станка.

Режущий диск – один из важнейших элементов камнерезного станка. Хорошее состояние диска гарантирует оптимальные ха-

рактеристики всего станка; изношенные, деформированные и треснувшие диски необходимо заменять. Необходимо использо-

вать только диски, рекомендованные в настоящем руководстве, характеристики которых (максимальный диаметр центрального

отверстия и максимальная частота вращения) соответствуют характеристикам станка.

Обратите внимание, что алмазные диски бывают различных типов, в зависимости от обрабатываемого материала; подбирайте

диски в соответствии с предполагаемым видом работ.

В любом случае мы рекомендуем использовать оригинальные диски SIMA, соответствующие техническим требованиям и тре-

бованиям безопасности. Предлагаемый ассортимент этих дисков охватывает все возможные потребности и облегчает правиль-

ный выбор.

8.1 УСТАНОВКА/ЗАМЕНАРЕЖУЩЕГОДИСКА

Установка и замена диска производится следующим образом:

Убедитесь, что кабель питания станка отключен.•

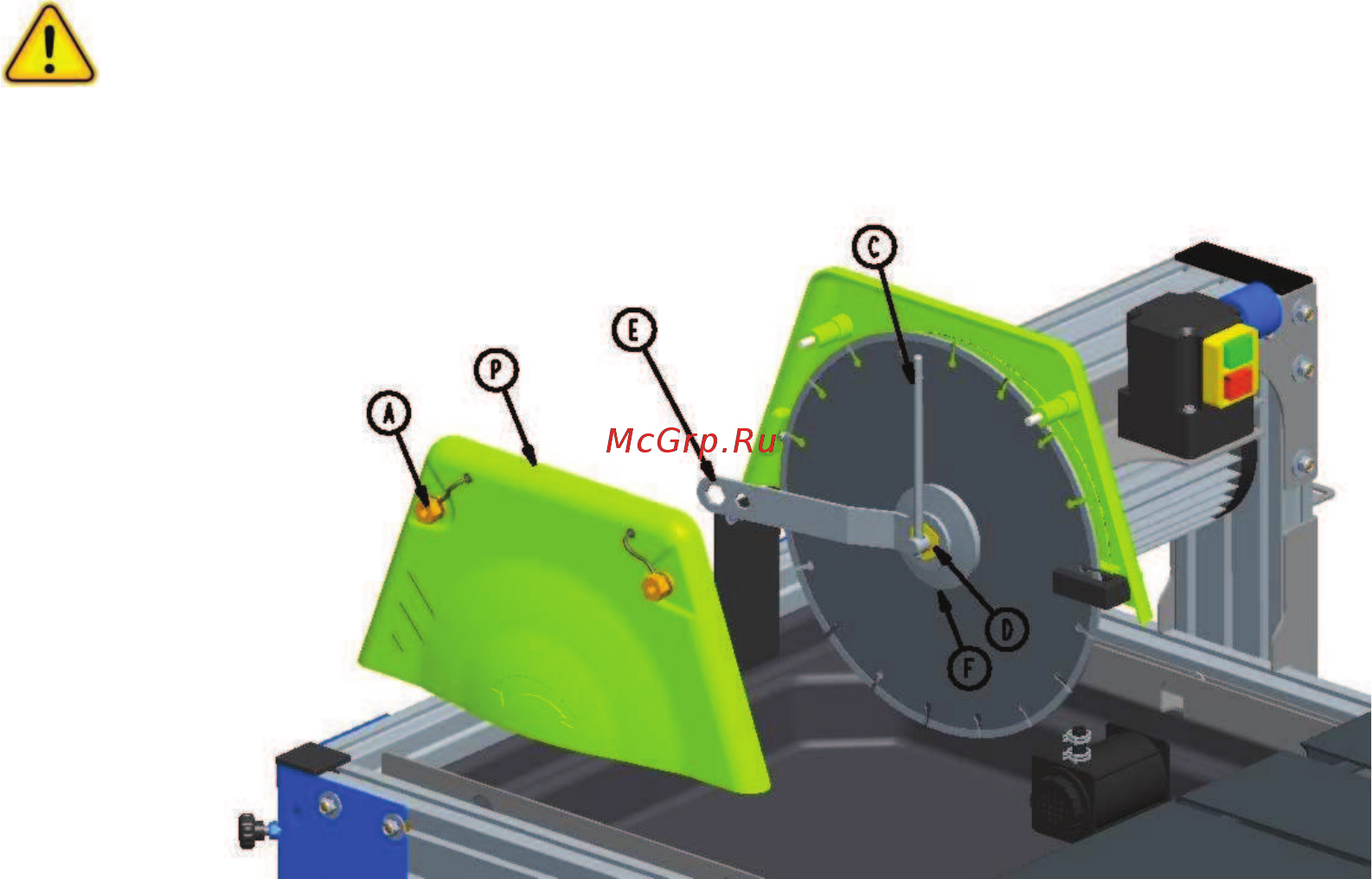

Снимите защитный кожух диска (• P, рис. 3) с режущего моста станка, выкрутив винт крепления (A, рис. 3).

Вставьте шестигранный ключ (• E, рис. 3) в гайку (D, рис. 3). Застопорите ось, вставив вороток ключа в наружное отверстие

(C, рис. 3), ослабьте гайку оси и снимите наружный мост (F, рис. 3).

ВНИМАНИЕ: гайка имеет левую резьбу.

Установите диск на ось, убедитесь, что он точно отцентрирован и занял правильное положение.•

Установите на место наружный мост и затяните гайку оси с помощью того же набора ключей.•

Проверьте контакт между диском и фиксаторами прежде, чем затягивать гайку.•

Установите на место защитный кожух, надежно затяните винты крепления режущей головки.•

Снятие диска производится в обратном порядке.•

ВНИМАНИЕ: уберите все инструменты и убедитесь, что все элементы станка установлены правильно.

• После этого можно подключать станок к электрической сети.
