10.3 УКАЗАНИЯПОУСТАНОВКЕДИСКА

Камнерезные станки моделей VENUS MEKANO имеют регулировку, позволяющую устанавливать диск под углом 90° либо 45°.

Если регулировка по каким-либо причинам не работает, обратитесь в ближайший сервисный центр для ремонта.

Для выполнения этой операции требуется стальной стержень диаметром 4 – 5 мм и длиной около 350 мм, заостренный с одно-

го конца в форме карандаша. Также необходим кусок керамической или песчаниковой плитки и белый мел. Выполните следую-

щее:

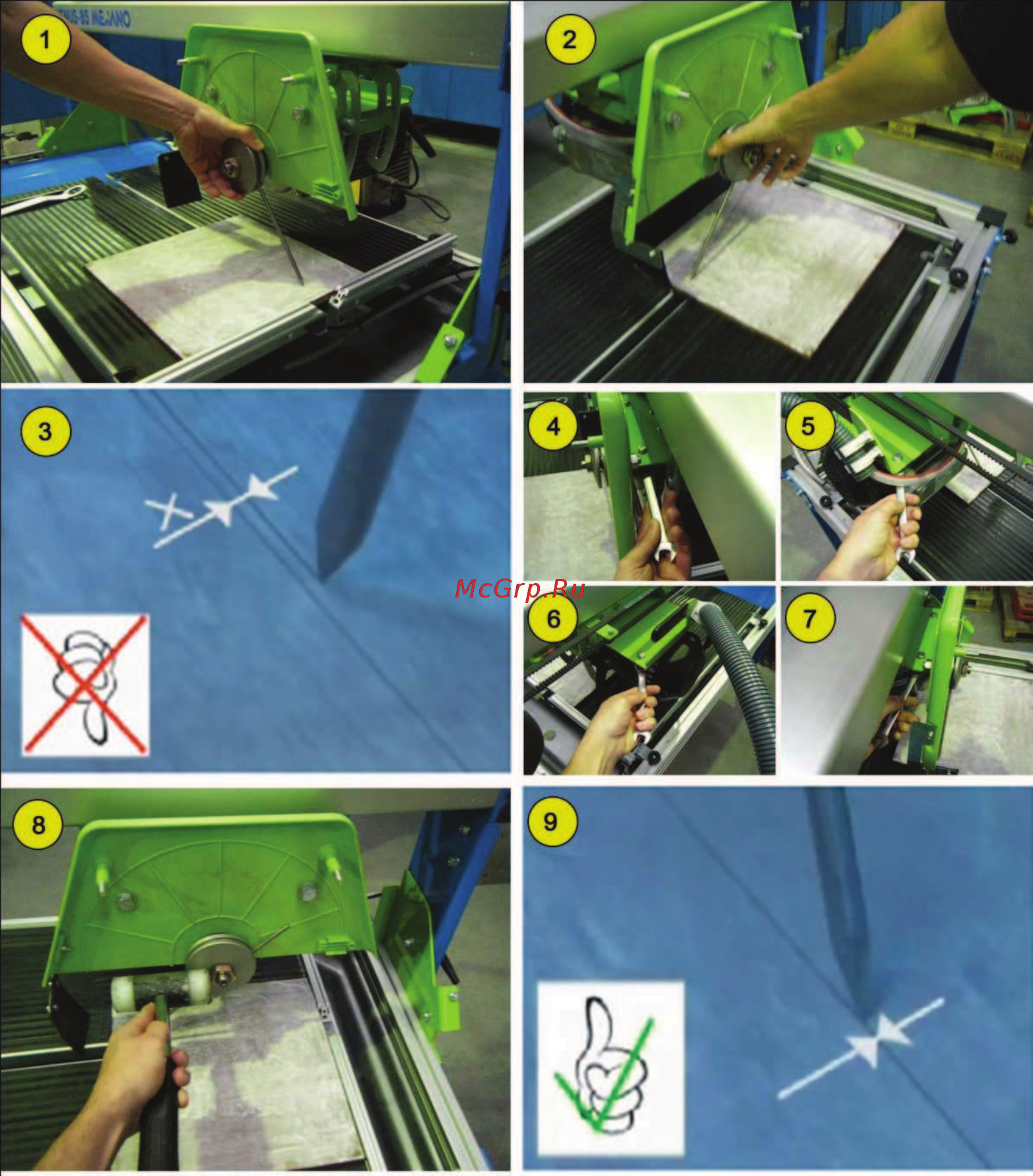

Отключите станок от электрической сети и снимите кожух диска.•

Ослабьте крепления с обеих сторон и подведите квадрат, находящийся на режущем столе, к лицевой стороне диска; устано-•

вите их параллельно.

Вставьте стержень между фланцами, чтобы зафиксировать диск, и затяните гайку на оси, чтобы заостренный конец штока •

уперся в рабочую поверхность на участке, отмеченном мелом.

Сдвиньте салазки так, чтобы стержень прочертил прямую линию на плитке.•

Затем поверните вал так, чтобы шток оказался на противоположной стороне, и сдвиньте салазки в противоположную сторону,

чтобы прочертить новую линию, которая должна точно совпасть с первой. Если линии не совпадают, ослабьте болты крепления

подшипников диска, обеспечив умеренный люфт, и отрегулируйте положение так, чтобы две меловых линии совпали. Добив-

шись этого, затяните болты крепления подшипников.

Установите на место диск и кожух.•
