Инструкция по эксплуатации Страница: 4

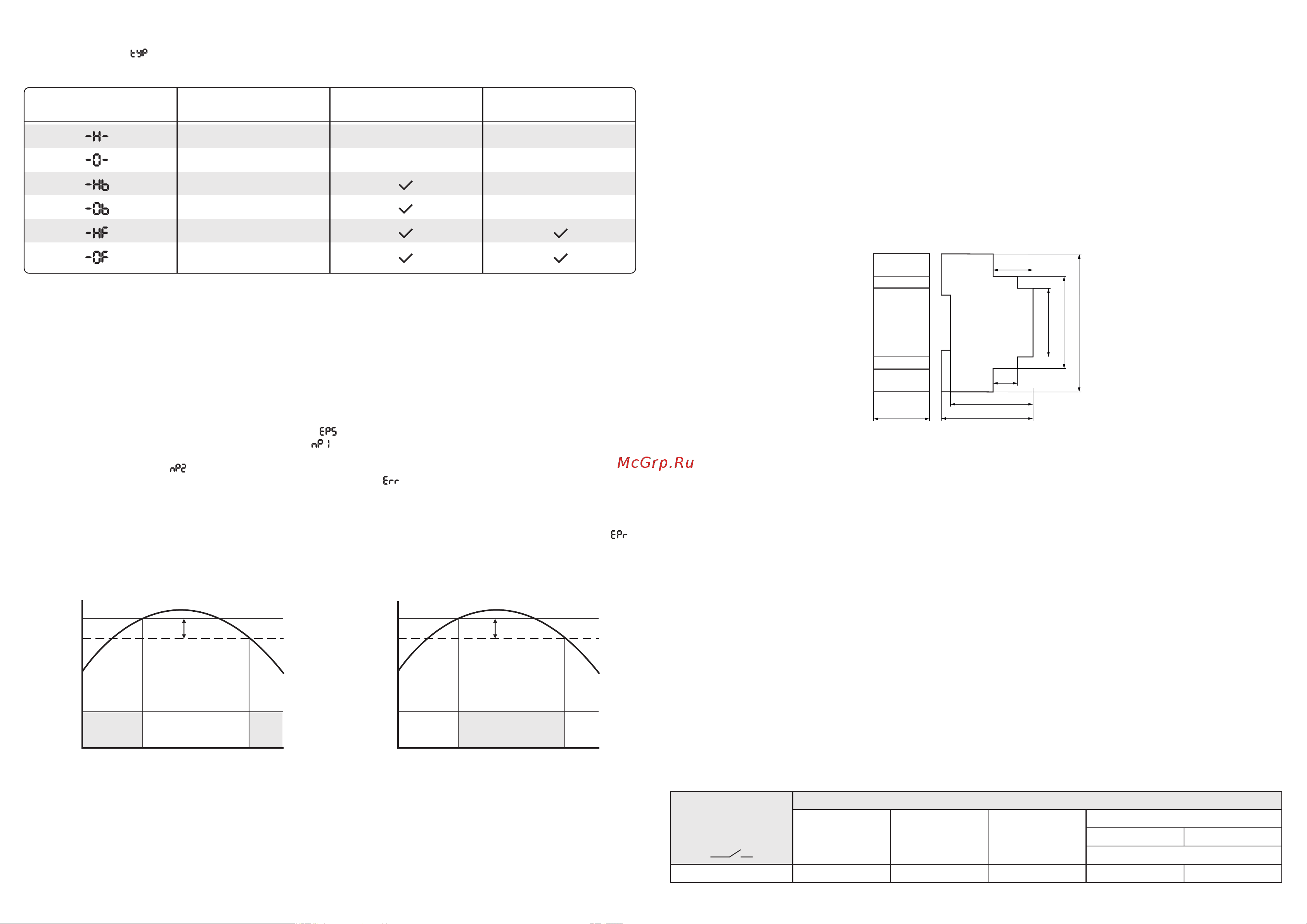

Евроавтоматика RT-820M [4/4] Режим работы терморегулятора

После входа в пункт основного меню можно выбрать режим, в котором будет работать устройство.

Перечень режимов и их основные характеристики:

Режим работы терморегулятора

* аварией считается превышение температуры над установленной на 5 °С, сигнал аварии прекращается, когда

превышение уменьшается до 4 °С (гистерезис 1 °С), также активируется при обрыве либо КЗ датчика температуры.

Установка парольной защиты

Т - контролируемая температура

Диаграммы работы

Защита настроек паролем делится на уровни от 0 до 4. В зависимости от требуемого ограничения в пункте меню « »

выбираем соответствующий уровень. границы уровня отображены на рисунке на странице 3. Пароль по умолчанию «000».

Например: В режиме нагрева установлена температура -30 °С и гистерезис 30 °С, вместо порога включения -60 °С,

включение произойдет при -50 °С.

Для изменения пароля необходимо в меню выбрать пункт « », после чего ввести текущий пароль, если он не был введен

в текущем сеансе меню. Далее устройство отобразит , после необходимо ввести новый пароль (выбор символа

осуществляется кнопкой «+», переход к следующему пункту кнопкой «–»), по окончании ввода последнего символа нажать

«–» - отобразиться надпись , после которой пароль необходимо повторить. Изменение пароля завершено. В случае

несовпадения пароля с введенным повторно, отобразится надпись , пароль не будет изменен, процедуру нужно

выполнить повторно. Пароль по умолчанию «000».

Изменение пароля доступа

С - температура датчика

Настройка гистерезиса

При настройке гистерезиса существуют некоторые ограничения в диапазоне уставки температуры от -30 до - 20 °С. В

данном режиме порог включения (в режиме нагрева) и порог отключения (в режиме охлаждения) не могут быть ниже

температуры -50 °С и в случае большего значения будут ограничены на уровне -50 °С.

Н- величина гистерезиса

Мнемоника

режима

Активация выхода

аварии*

Мигание индикатора

при аварии*

Режим

Нагрев

Охлаждение

Нагрев

Охлаждение

Нагрев

Охлаждение

По устойчивости к перенапряжениям и электромагнитным помехам устройство соответствует ГОСТ IEC 60730-1.

Условия реализации и утилизации

Климатическое исполнение УХЛ4, диапазон рабочих температур от -25 до +50 °С, относительная влажность воздуха до

80 % при 25 °С. Рабочее положение в пространстве – произвольное. Высота над уровнем моря до 2000 м. Окружающая

среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и

паров в концентрациях, разрушающих металлы и изоляцию.

Условия эксплуатации

Изделия реализуются через дилерскую сеть предприятия. Утилизировать как электронную технику.

Условия транспортировки и хранения

Транспортировка изделия может осуществляться любым видом закрытого транспорта, обеспечивающим сохранение

упакованных изделий от механических воздействий и воздействий атмосферных осадков. Хранение изделия должно

осуществляться в упаковке производителя в закрытых помещениях с естественной вентиляцией при температуре

окружающего воздуха от -50 °С до +50 °С и относительной влажности не более 80 % при температуре +25 °С.

Размеры корпуса

Требование безопасности

Эксплуатация изделия должна осуществляться в соответствии с требованиями, изложенными в руководстве по

эксплуатации. Перед установкой необходимо убедиться в отсутствии внешних повреждений устройства. Изделие,

имеющее внешние механические повреждения, эксплуатировать запрещается. Не устанавливайте изделие без защиты в

местах, где возможно попадание воды или солнечных лучей. Изделие должно устанавливаться и обслуживаться

квалифицированным персоналом. При подключении изделия необходимо следовать схеме подключения.

Гарантийные обязательства

Гарантийный срок эксплуатации изделия – 24 месяца с даты продажи.

Срок службы – 10 лет.

При отсутствии даты продажи гарантийный срок исчисляется с даты изготовления.

СООО «Евроавтоматика ФиФ» гарантирует ремонт или замену вышедшего из строя изделия при соблюдении правил

эксплуатации и отсутствии механических повреждений.

В гарантийный ремонт не принимаются:

- изделия, предъявленные без паспорта предприятия; изделия, бывшие в негарантийном ремонте;

- изделия, имеющие повреждения механического характера;

- изделия, имеющие повреждения голографической наклейки.

Послегарантийное обслуживание изделия выполняется производителем по действующим тарифам. Перед отправкой на

ремонт изделие должно быть упаковано в заводскую или другую упаковку, исключающую механические повреждения.

Таблица 1

При техническом обслуживании изделия необходимо соблюдать «Правила техники безопасности и технической

эксплуатации электроустановок потребителей».

Предприятие изготовитель оставляет за собой право вносить конструктивные изменения в изделия без уведомления

потребителя с целью улучшения их качества и не влияющие на технические характеристики и работу изделия.

Обслуживание

При обнаружении видимых внешних повреждений корпуса изделия дальнейшая его эксплуатация запрещена.

Гарантийное обслуживание производится производителем изделия.

Элекро-

двигатели

Катушки

контакторов

Активная

нагрузка

Ток контактов

реле

Категория применения

DC-1АC-15АC-3

Безиндуктивная

нагрузка постоянного тока

0,35А

750VA

0,9kW

16А

24V 230V

4000VA

АC-1

16A

в режиме «нагрев»:

контакт

1-2

Т-Н

в режиме «охлаждение»:

контакт

1-2

Т-Н

16,5

31,5
