Монтаж
- зажимы N, L1,L2,L3, подключение питания, 3 фазы и нейтраль.
- зажимы 1,2,3 контакты реле К1.
- зажимы 4,5,6, контакты реле К2.
- зажимы 7-9 - отключение реле напряжения.
- зажимы 8-9 - включение расчета мощности с ограничением в фазе.
1. Отключить питание.
2. К зажимам 1,2 подключить контактор для включения нагрузки (см. схему рисунок 2). К зажимам 5,6 при
необходимости подключить сигнализацию о перегрузке.
3. Провода питания нагрузки пропустить через сквозные отверстия в корпусе, провод от фазы L1 в крайнее левое, от фазы
L3 - в правое.
4. Установить переключатели в крайнее левое положение. Включить питание. Должен загореться светодиод U, затем,
через время Ton загореться желтый R и включиться нагрузка.
Наладка изделия
1. Установить переключатель Ton в положение R, нагрузка должна отключиться, светодиод R погаснуть. Вернуть
переключатель в исходное положение. Через 5 секунд нагрузка должна подключиться к сети питания.
2. Подключить к любой из фаз нагрузку более 5кВт при этом светодиод Р> должен загореться через 1 секунду нагрузка
должна отключиться, затем через время 2 секунды включиться.
3. Проверка функции блокировки на 10 минут:
Если счетчик числа отключений не установлен, включена функция блокировки нагрузки. Повторить пункт 2.
Зафиксировать 5 отключений нагрузки. После этого нагрузка отключается, горит зеленый светодиод, желтый гаснет.
Нагрузка включается через 10 минут. Подключить нагрузку можно, установив переключатель 2 в положение «R» и вернув
его в исходное состояние.
ВНИМАНИЕ!
Установка перемычки между зажимами 7-9 - отключает функцию реле напряжения.
Установка перемычки между зажимами 8-9 - включает расчет мощности с ограничением в фазе.
Если ограничитель неправильно измеряет мощность, проверить правильность подключения: провод питания нагрузки
фазы, подключенный к клемме L1 должен проходить в крайнее левое отверстие корпуса, провод от фазы L3 - в крайнее
правое.

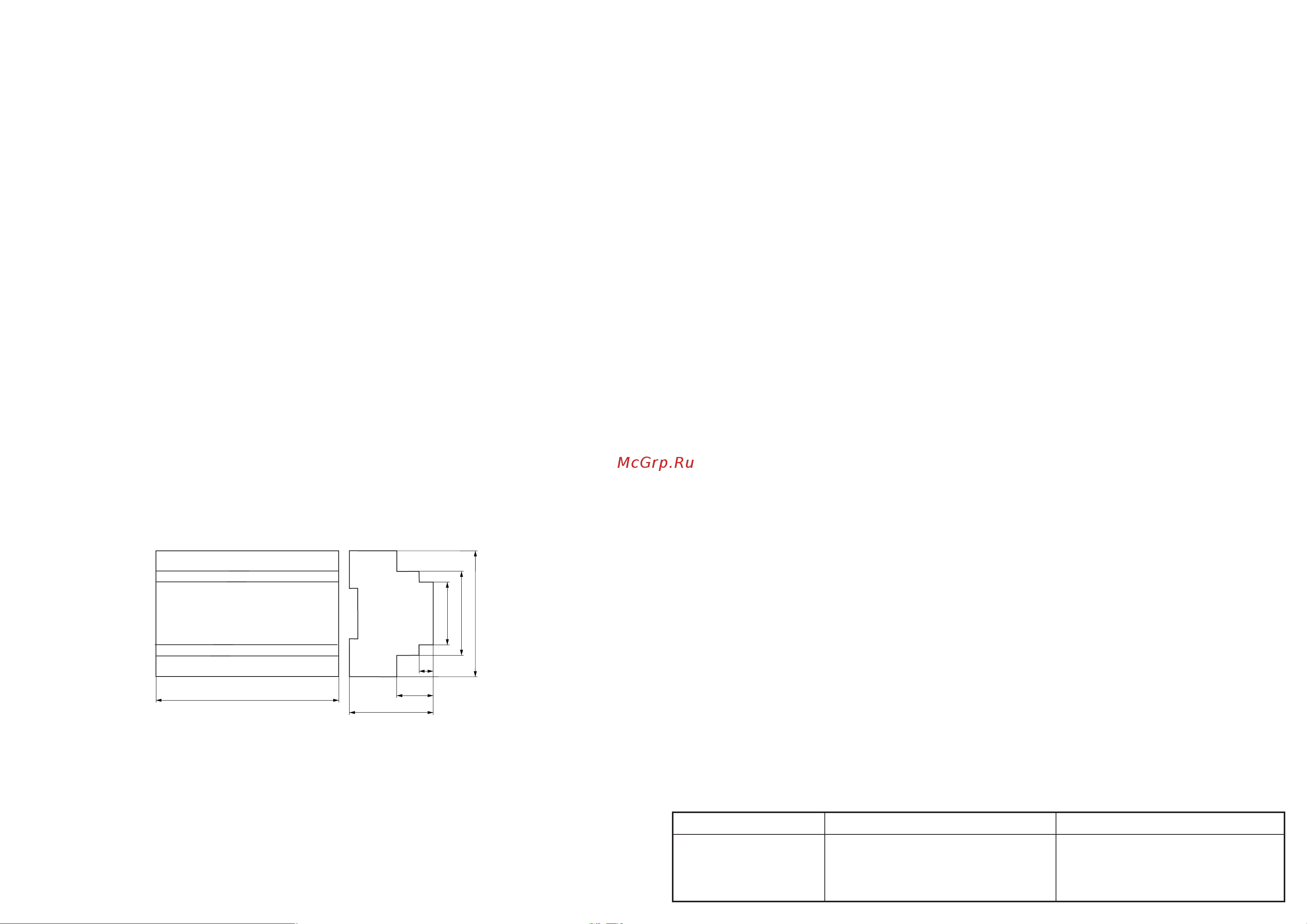

Размеры корпуса
5
65
30
15
70
90
22
17
Обслуживание
При техническом обслуживании изделия необходимо соблюдать «Правила техники безопасности и технической
эксплуатации электроустановок потребителей».
При обнаружении видимых внешних повреждений корпуса изделия дальнейшая его эксплуатация запрещена.
Гарантийное обслуживание производится производитемем изделия. Послегарантийное обслуживание изделия
выполняется производителем по действующим тарифам.
Перед отправкой на ремонт, изделие должно быть упаковано в заводскую или другую упаковку, исключающую
механические повреждения.
Условия транспортировки и хранения
Транспортировка изделия может осуществляться любым видом закрытого транспорта, обеспечивающим сохранение
упакованных изделий от механических воздействий и воздействий атмосферных осадков. Хранение изделия должно
осуществляться в упаковке производителя в закрытых помещениях с естественной вентиляцией при температуре
окружающего воздуха от минус 25° до плюс 50°С и относительной влажности не более 80% при температуре +30°С.
Требование безопасности
Эксплуатация изделия должна осуществляться в соответствии с требованиями, изложенными в руководстве по
эксплуатации.
Перед установкой необходимо убедиться в отсутствии внешних повреждений устройства.
Изделие, имеющее внешние механические повреждение, эксплуатировать запрещено.
Не устанавливайте реле без защиты в местах где возможно попадания воды или солнечных лучей.
Реле должно устанавливаться и обслуживаться квалифицированным персоналом.
При подключении реле необходимо следовать схеме подключения.
Условия эксплуатации
Климатическое исполнение УХЛ4, диапазон рабочих температур от -25...+40 °С, относительная влажность воздуха до 80%
при 25°С. Рабочее положение в пространстве - произвольное. Высота над уровнем моря до 2000м. Окружающая среда –
взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в
концентрациях, разрушающих металлы и изоляцию.
По устойчивости к перенапряжениям и электромагнит-ным помехам устройство соответствует ГОСТ IEC 60730-1.
Условия реализации и утилизации
Изделия реализуются через дилерскую сеть предприятия. Утилизировать как электронную технику.
Гарантийные обязательства
Гарантийный срок эксплуатации изделия - 24 месяца с даты продажи.
Срок службы 10 лет.
При отсутствии даты продажи гарантийный срок исчисляется с даты изготовления
СООО “Евроавтоматика ФиФ” гарантирует ремонт или замену вышедшего из строя изделия при соблюдении правил
эксплуатации и отсутствии механических повреждений.
В гарантийный ремонт не принимаются:
- изделия, предъявленные без паспорта предприятия;
- изделия, бывшие в негарантийном ремонте;
-изделия, имеющие повреждения механического характера;
-изделия, имеющие повреждения голографической наклейки;
Предприятие-изготовитель оставляет за собой право вносить конструктивные изменения, без уведомления потребителя,
с целью улучшения качества и не влияющие на технические характеристики и работу изделия.
Свидетельство о приемке
Ограничитель мощности OM-630 изготовлен и принят в соответствии с требованиями 7ТУ BY 590618749.027-201 ,
действующей технической документации и признан годным к эксплуатации.
Драгоценные металлы отсутствуют
Штамп ОТК
Дата продажи
Дата выпуска
