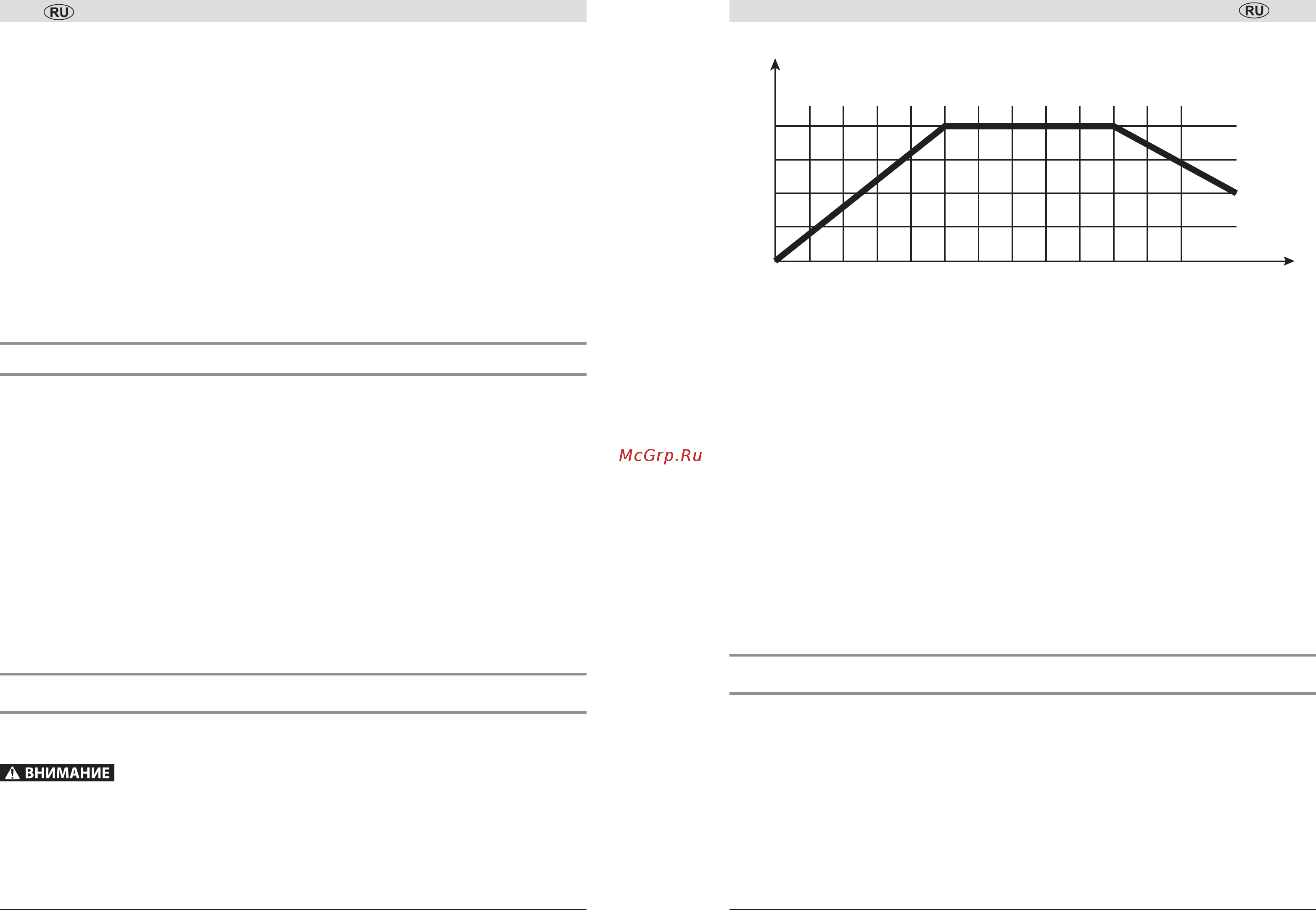

Зубр Профессионал АС 1000 (59375-1) [3/6] Экран с индикацией входного выходного напряжения

Руководство по эксплуатации Стабилизатор напряжения автоматический

www.zubr.ru www.zubr.ru

| |

Устройство предназначено для поддержания стабильного напряжения сети питания

электроприборов бытового назначения 220 В, 50 Гц.

Область применения:

` бытовое оборудование (телевизоры, холодильники и т.д.);

` системы освещения;

` системы кондиционирования и вентиляции воздуха;

` насосное оборудование;

` блоки управления систем обогрева и водоснабжения;

` лабораторные установки;

` медицинское оборудование;

` оргтехника;

` изделия, содержащие электродвигатель.

Общие сервисные функции стабилизатора напряжения

` регулировка выходного напряжения в широком диапазоне, дискретным

способом без искажения формы сигнала;

` широкий диапазон входных напряжений 140–260 В.;

` высокое быстродействие;

` контроль над выходным напряжением с помощью встроенного в корпус

вольтметра;

` автоматическое отключение нагрузки, при превышении предельных значений

выходного напряжения (максимального и минимального);

` автоматическое отключение нагрузки при коротком замыкании;

` автоматическое подключение нагрузки при восстановлении выходного

напряжения в пределах рабочего диапазона;

` индикация режимов работы.

Рекомендации по выбору стабилизатора

Мощность стабилизатора определяет максимально допустимую суммарную мощ-

ность нагрузки, которую можно подключить к стабилизатору.

При выборе стабилизатора напряжения необходимо знать о том, что при уменьше-

нии входного напряжения увеличивается входной ток, а следовательно, уменьша-

ется допустимая мощность подключаемой нагрузки (См. график).

Если входное напряжение находится в пределах (198–242 В), прибор выдает 100%

заявленной мощности. Максимальная мощность, в других пределах входного нап-

ряжения изменяется, как отображено на графике.

выходная мощность,

% от максимальной

входное

напряжение, В

100

140 150 160 170 180 190 200 210 220 230 240 250 260 270

Для выбора модели стабилизатора напряжения по критерию необходимой мощнос-

ти, нужно рассчитать суммарную мощность потребителей.

Мощность, потребляемую конкретным устройством, можно узнать из паспорта или инст-

рукции по эксплуатации. Иногда потребляемая мощность вместе с напряжением

питания и частотой сети указывается на задней стенке прибора или устройства.

Следует иметь в виду, что ток, потребляемый электродвигателем во время вклю-

чения, в несколько раз больше, чем в штатном режиме. Соотношение величины

потребляемого тока в момент пуска (включения) устройства к величине тока в уста-

новившемся режиме называется кратностью пускового тока. Данная величина за-

висит от типа и конструкции электродвигателя, наличия или отсутствия устройства

плавного запуска, и может иметь значение от 3 до 7. В случае, когда в состав нагруз-

ки входит электродвигатель, который является основным потребителем в данном

устройстве (например, погружной насос или холодильник), но его пусковой ток не-

известен, то паспортную потребляемую мощность двигателя необходимо умножить

минимум на 3, во избежание перегрузки стабилизатора напряжения в момент вклю-

чения устройства. Большие пусковые токи могут наблюдаться и у других устройств.

Рекомендуется выбирать модель стабилизатора напряжения с небольшим запасом по

мощности, который позволит создать резерв для подключения нового оборудования.

1. Экран с индикацией входного/ выходного напряжения

При включении стабилизатора в сеть, на экране отображается режим обратного

отсчета, в зависимости от выбранного значения (6/120 секунд). После завершения

цикла задержки включения, прибор переходит в рабочий режим стабилизации. На эк-

ране отражается значение 220 В, при точности стабилизации 8% в диапазоне 204–236 В

или при точности стабилизации 10% в диапазоне 198–242 В.

Если в процессе работы нажать кнопку задержки включения, на экране на 3 секун-

ды отобразится выбранный режим задержки. Затем прибор продолжит отображать

значение входного напряжения.

При нажатии кнопки выбора точности стабилизации, на экране отобразится «PCL»

для 10% и «PCH» для 8%.
