10
7. СБОРКА ЛОПАСТИ БЕТОНОСМЕСИТЕЛЯ.
Составные части показаны на рис. 7.
Наименования и обозначения составных частей приведены в таблице 9.
Крепёжные детали для сборки упакованы в отдельный пакет. Состав пакета указан в таблице 10.
Сборку проводить рекомендуем в следующем порядке:
1. Выложить составные части на ровную поверхность.
2. Используя болты (4), шайбы (5) и гайки (6) собрать две лопасти как показано на рис. 7.
Затяжку болтовых соединений произвести от руки.
Внимание! Кронштейн у которого межосевое расстояние 86 мм. между двумя отверстиями
диаметром 6мм. является кронштейном нижним (1). Кронштейн у которого межосевое
расстояние 58 мм. между двумя отверстиями диаметром 6мм. является кронштейном верхним
(2). Соответственно в каждой лопасти по одному верхнему и нижнему кронштейну. При этом
в бетоносмесителе Б120 лопатку (3) необходимо крепить к кронштейну нижнему (1) той
стороной, с которой расстояние от торца лопатки до крепёжного отверстия больше. В
бетоносмесителе Б140 расстояния от торцов лопатки до крепёжных отверстий равные.
3. Произвести действия указанные в п.п. 3.13. настоящего паспорта.
Внимание! При монтаже лопасти необходимо обратить внимание, что кронштейн верхний (2)
крепится к ёмкости верхней, а кронштейн нижней (1) крепится к емкости нижней.
4. Произвести окончательную затяжку болтовых соединений лопасти.

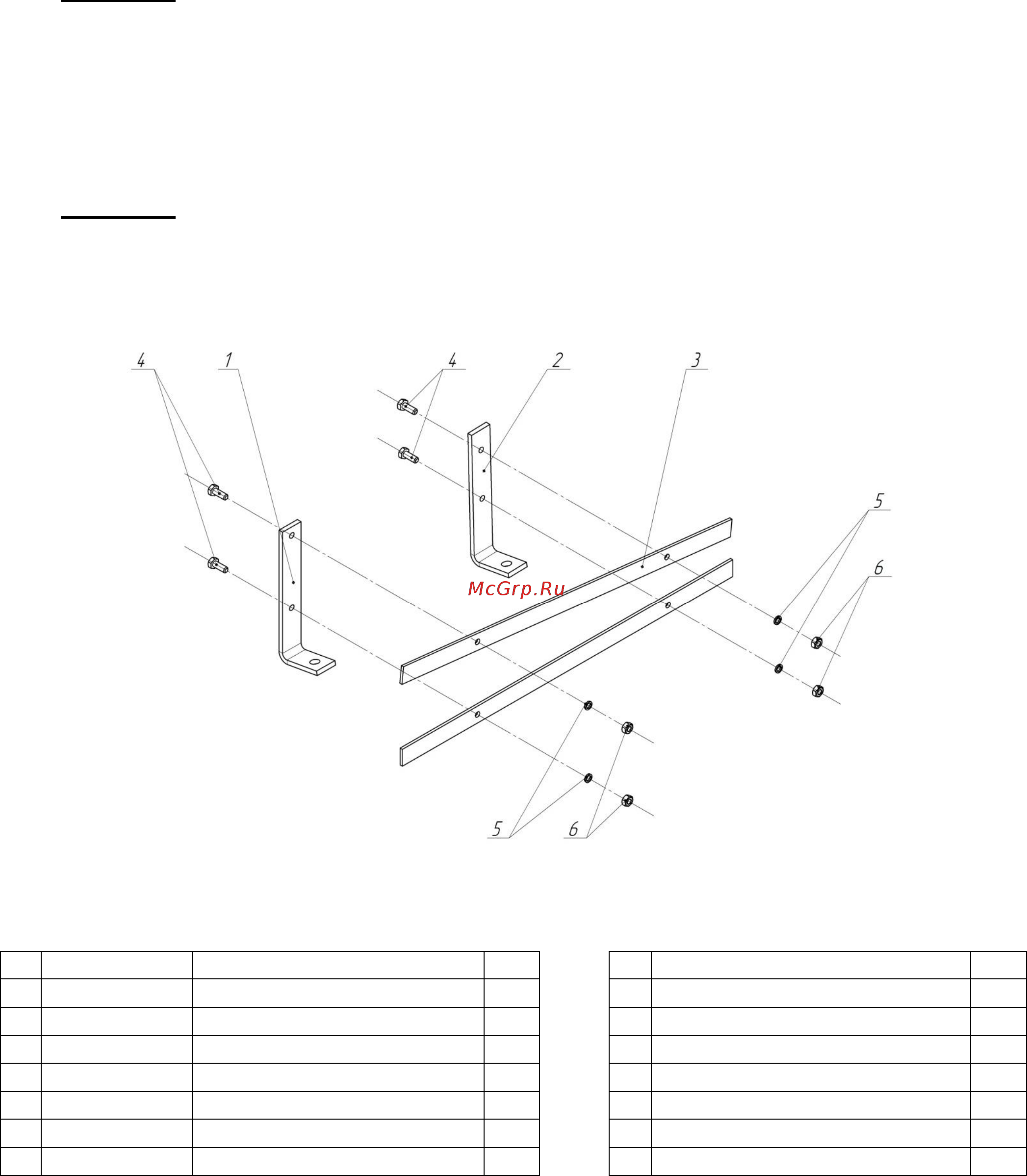

Схема-состав лопасти бетоносмесителя.
Рис. 7.
Таблица 9. Таблица 10 – Состав пакета
Обозначение
Наименование
К
-
о
Наименование
К
-
о
1
Б120.09.007
1
1
Болт М6х16
8
2
Б120.09.006
Кронш
тейн верхний
1
2
Шайба
d6
8
3
Б120.09.008
Лопатка бетоносмесителя Б120
2
3
Гайка М6
8
3
Б140.09.008
Лопатка бетоносмесителя Б140
2
4
020 06 002
Болт М6х16
4
5
260 06 001
Шайба
d
6
4
6
040 06 003
Гайка М6
4
