друг к другу выставить прямолинейные участки на юбках емкости нижней (9) и емкости верхней

(11). Так же во избежание деформации секторов и появления повышенного шума при работе

бетоносмесителя, затяжку винтов крепления секторов при сборке изделия производить с

небольшим усилием до полного и равномерного прижатия. Перетяжка винтов недопустима.

3.8. Установить, собранную в п.п. 3.7 ёмкость на узел собранный в п.п. 3.1 – 3.6 и прикрепить её

к скобе (3) используя шайбы регулировочные (13), шайбы (24,29) и болт (23). При этом, изменяя

толщину пакета шайб регулировочных (13), отрегулировать боковой зазор между конической

ведущей шестернёй и секторами, добившись бокового зазора 0,5….0,8 мм., обеспечив тем самым

плавное вращение ёмкости бетоносмесителя. Регулировка зазора

обеспечивается щупом для измерения зазоров.

Окончательную затяжку болта (23) произвести с усилием 60….70 Нм.

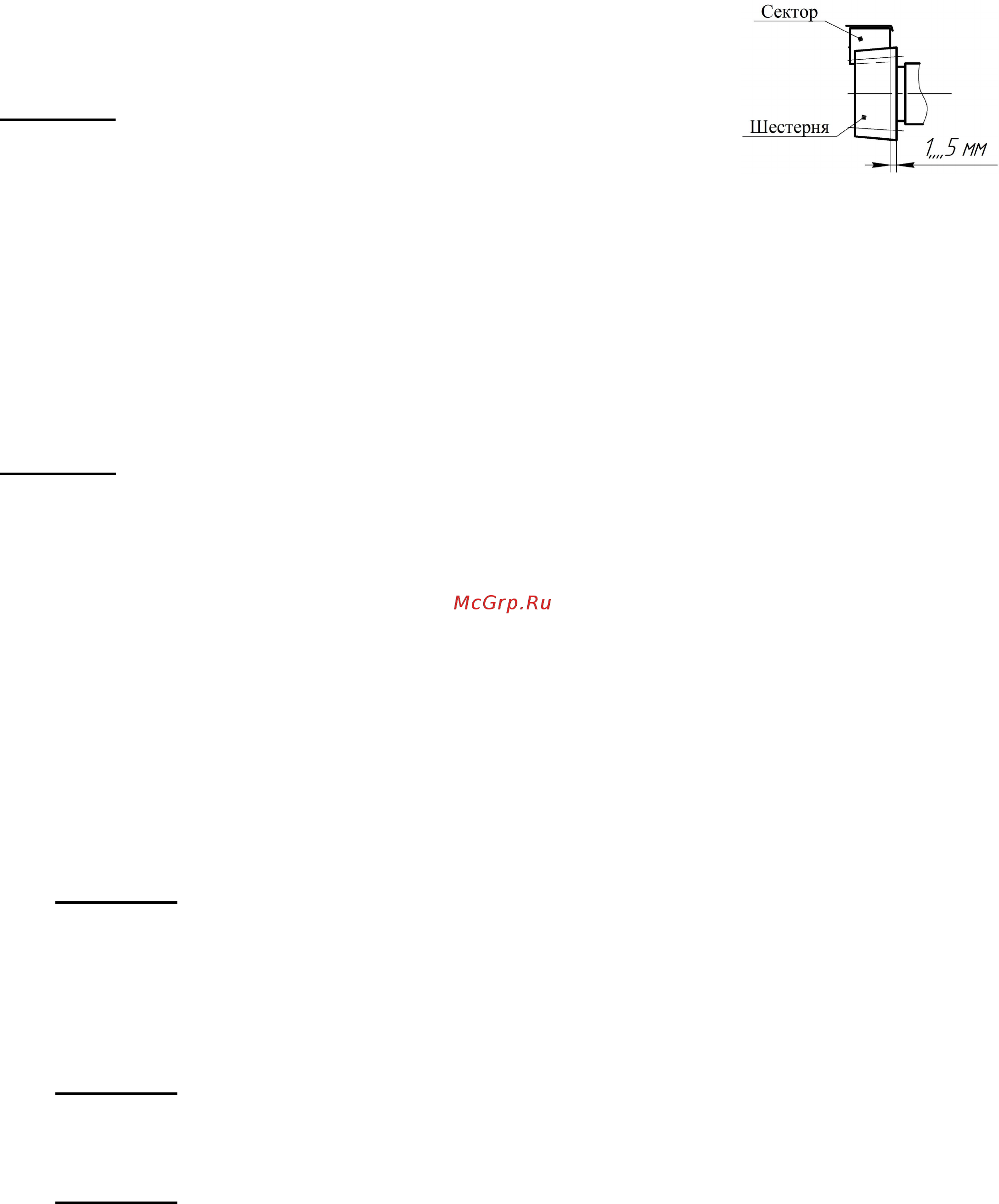

Внимание! При сборке изделия допускается смещение зубьев

сектора относительно зубьев шестерни от 1 до 5 мм.

Рис.1

3.9. Смонтировать диск фиксатора (12) на скобу (3), используя два болта (19) и гайки (26).

3.10. Установить болт (18), шайбу опорную (15) и пружину сжатия (14) на колесо поворотное (4).

3.11. Предварительно ослабив усилие пружины сжатия (14) болтом (18), установить колесо

поворотное (4) на скобу (3), используя болт (22), шайбу (28) и гайку (27).

3.12. Отрегулировать усилие пружины сжатия (14) болтом (18).

3.13. Преодолевая усилие пружины (14), оттяните поворотное колесо (4) на себя и поверните

емкость на удобный угол. Прикрепить лопасти (8) к емкости нижней (9) и емкости верхней (11), с

помощью болтов (18), шайбы (30) и гаек (26), при этом шайбы (30) установить с наружной стороны

ёмкостей.

Внимание! Лопасти могут поставляться в разобранном виде. Схема – состав и сборка лопасти

бетоносмесителя приведена на стр. 10.

4. ПОРЯДОК РАБОТЫ С БЕТОНОСМЕСИТЕЛЕМ.

4.1. Установить бетоносмеситель на горизонтальную поверхность, предварительно обеспечив

безопасные условия работы, согласно разделу 5 «Меры безопасности» настоящего паспорта.

4.2. Выставить ёмкость бетоносмесителя на выбранный угол диска фиксатора (12) (см. рис.2).

Для этого, преодолевая усилие пружины 14, оттяните поворотное колесо 4 на себя и поверните

емкость на необходимый угол.

Примечание: Угол наиболее близкий к горизонтали обеспечит хорошую размешиваемость, но

уменьшит объем готового замеса, л.

4.3. Запустить бетоносмеситель в работу (включить электродвигатель).

4.4. Загрузить компоненты смеси в нужных пропорциях. В момент перемешивания долить воды

до нужной консистенции.

Примечания:

a) Внимание! Для предотвращения поломки привода бетоносмесителя загрузку ёмкости

материалом производить только при включенном электродвигателе.

b) В таблице 7 даны примерные пропорции компонентов бетонной и строительной смесей.

Пропорции в таблице носят информативный характер и производитель не настаивает на их

применении.

c) После перемешивания в течение 2-5 мин выгрузите смесь путём наклона ёмкости

горловиной вниз.

d) Внимание! Для исключения застывания смеси и как следствие поломки изделия, по

окончании работы засыпьте в ёмкость включенного изделия небольшое количество гравия

(примерно 1 ведро) и залейте водой. Перемешайте в течение 3-5 минут чтобы удалить остатки

раствора. Выгрузите гравий. Отключите сетевой шнур и обмойте бетоносмеситель водой.

e) Внимание! Во избежание истирания деталей зубчатых передач изделия через каждые 8

часов работы производить проверку и регулировку натяжения зубчатого ремня и узлов

крепления привода. Для обеспечения нормальной натяжки зубчатого ремня руководствоваться

указаниями приведенными в строке 2 таблицы 8.
