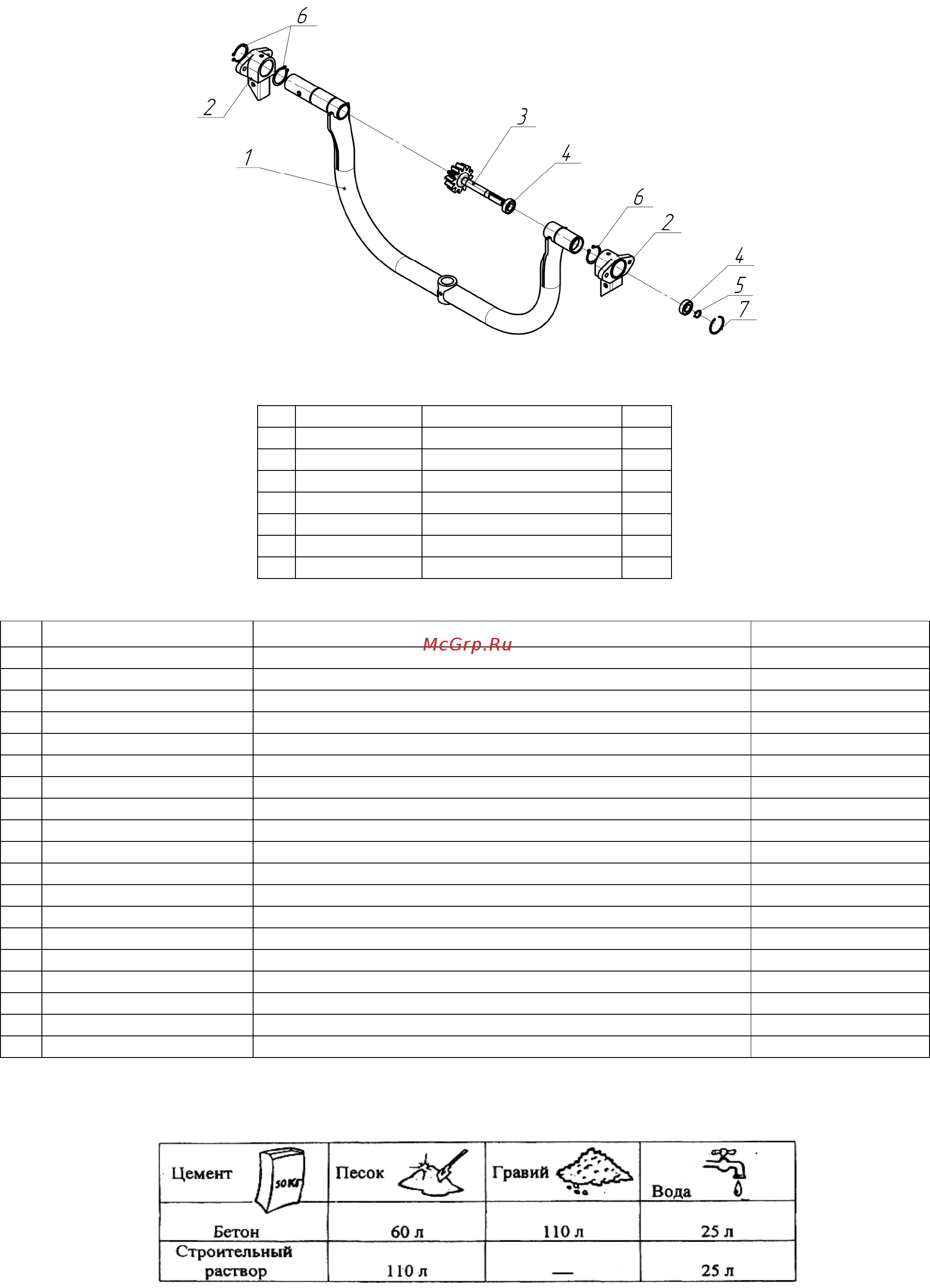

Схема-состав скобы в сборе
Рис. 5
Таблица 5
Таблица 6 – Состав пакета.
Таблица 7 – Примерные пропорции компонентов для приготовления замесов бетона и
строительного раствора со стандартным (50 кг) мешком цемента.
1 литр цемента = 1 кг, 1 лопата цемента = 4 литрам, 1 тачка = 60-80 литр
№
Обозначение
Наименование
Ед.
1
Б120.07.00
0
Скоба
1
2
Б120.00.026
Кронштейн
2
3
Б120.12.000
Вал привода в сборе
1
4
170 01 001
Подшипник
2
5
120 15 001
Кольцо
d
15
1
6
120 38 002
Кольцо стопорное
d38
3
7
120 38 001
Кольцо запорное
d
38
1
№
№ в схеме
(Рис №2)
Наименование
Количество, шт.
1
Автогерметик ТУ 2257
-
001
-
56703357
-
01
1
тюбик
2
25
Винт М8х16
8
3
18
Болт М8х20
5
4
19
Болт М8х25
4
5
20
Болт М8х50
5
6
21
Болт М8х55
2
7
22
Болт М10х70
1
8
23
Болт М12х25
1
9
26
Гайка М8
21
10
27
Гайка М10
1
11
28
Шайба
d
10
1
12
29
Шайба пружинная
d
12
1
13
24
Шайба
d
12
1
14
16
Шплинт 3,2х32
2
15
17
Шайба стопорная
4
16
14
Пружина сжатия
1
17
15
Шайба опорная
1
18
13
Шайба
регулировочная
5
19
30
Шайба
d
8
4
Содержание
- Бетоносмеситель б120 б140 1
- Паспорт б120 б140 0 00 пс 1
- Телефон горячей бесплатной линии 8 800 700 60 10 1
- Уважаемый покупатель 2
- Рис таблица 2 5
- Схема состав бетоносмесителя 5
- Рис 3 таблица 3 6
- Рис 4 6
- Схема состав емкости нижней в сборе 6
- Схема состав привода в сборе 6
- Таблица 4 6
- Литр цемента 1 кг 1 лопата цемента 4 литрам 1 тачка 60 80 литр 7
- Рис 5 таблица 5 таблица 6 состав пакета 7
- Схема состав скобы в сборе 7
- Таблица 7 примерные пропорции компонентов для приготовления замесов бетона и таблица 7 примерные пропорции компонентов для приготовления замесов бетона и строительного раствора со стандартным 50 кг мешком цемента 7
- Схема состав лопасти бетоносмесител 10
- _______________________________________ 13
- Корешок талона 13
- Талон 1 13
- _______________________________________ 15
- Корешок талона 15
- Талон 2 15
