quadro 599 TST

Поз. Обозначение Шт. № для зак.

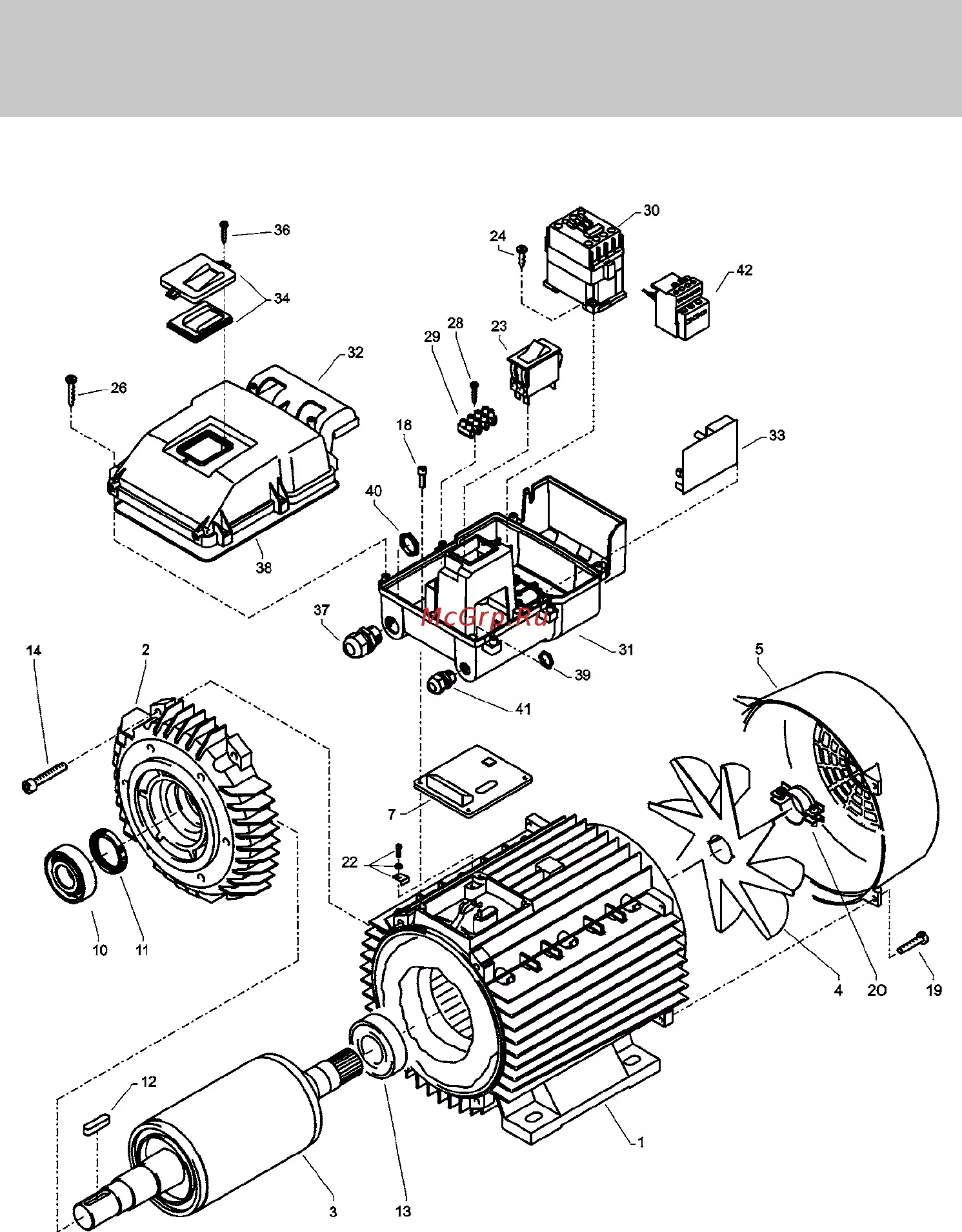

Спецификация запасных частей фирмы KRÄNZLE quadro 599 TST

Двигатель насоса

Распределительный ящик

в сборе поз. 23 - 43 46.082

Двигатель, комплектно, без

переключателя поз. 1 - 22 24.085

1 Stator BG100 2,3kW 230V / 50Hz 1 40.720

2 A-Lager Flansch 1 40.700

3 Rotor BG100 230V / 50Hz 1 40.703 1

4 Lüfterrad BG100 1 40.702

5 Lüfterhaube BG100 1 40.701

7 Flachdichtung 1 43.030

10 Schrägkugellager 7306 1 40.704

11 Öldichtung 35 x 47 x 7 1 40.080

12 Passfeder 8 x 7 x 28 1 40.459

13 Kugellager 6206 - 2Z 1 40.538

14 Innensechskantschraube M 6 x 30 4 43.037

18 Innensechskantschraube M 5 x 12 4 41.019 4

19 Schraube M 4 x 12 4 41.489

20 Schelle für Lüfterrad BG100-112 1 40.535

22 Erdungsschraube kpl. 1 43.038

23 Schalter 14,5 A Amazonas 1 41.111 6

24 Kunststoffschraube 4,0 x 16 4 43.417

26 Kunststoffschraube 5,0 x 25 6 41.414

28 Kunststoffschraube 3,5 x 20 2 43.415

29 Lüsterklemme 5-pol. 1 43.326 1

30 Schütz 230V 50/60 Hz 1 46.005

31 Schaltkasten Unterteil 1 46.012

32 Schaltkasten Deckel 1 46.013

33 Steuerplatine Abschaltverz. 230V / 50Hz 1 42.564

34 Klemmrahmen mit Schalterabdichtung 1 43.453

36 Blechschraube 3,5 x 14 2 44.525

37 PG 16-Verschraubung 1 41.419 1

38 Dichtung für Schaltkastendeckel 1 46.013 1

39 Gegenmutter für PG9-Verschraubung 2 41.087 1

40 Gegenmutter für PG16-Verschraubung 1 44.119

41 PG 9 - Verschraubung 1 42.541

42 Kondensator 60µF 1 41.148

43 PG 9 – Verschraubung reduziert 1 41.087
