BT 360
pyccкий
8

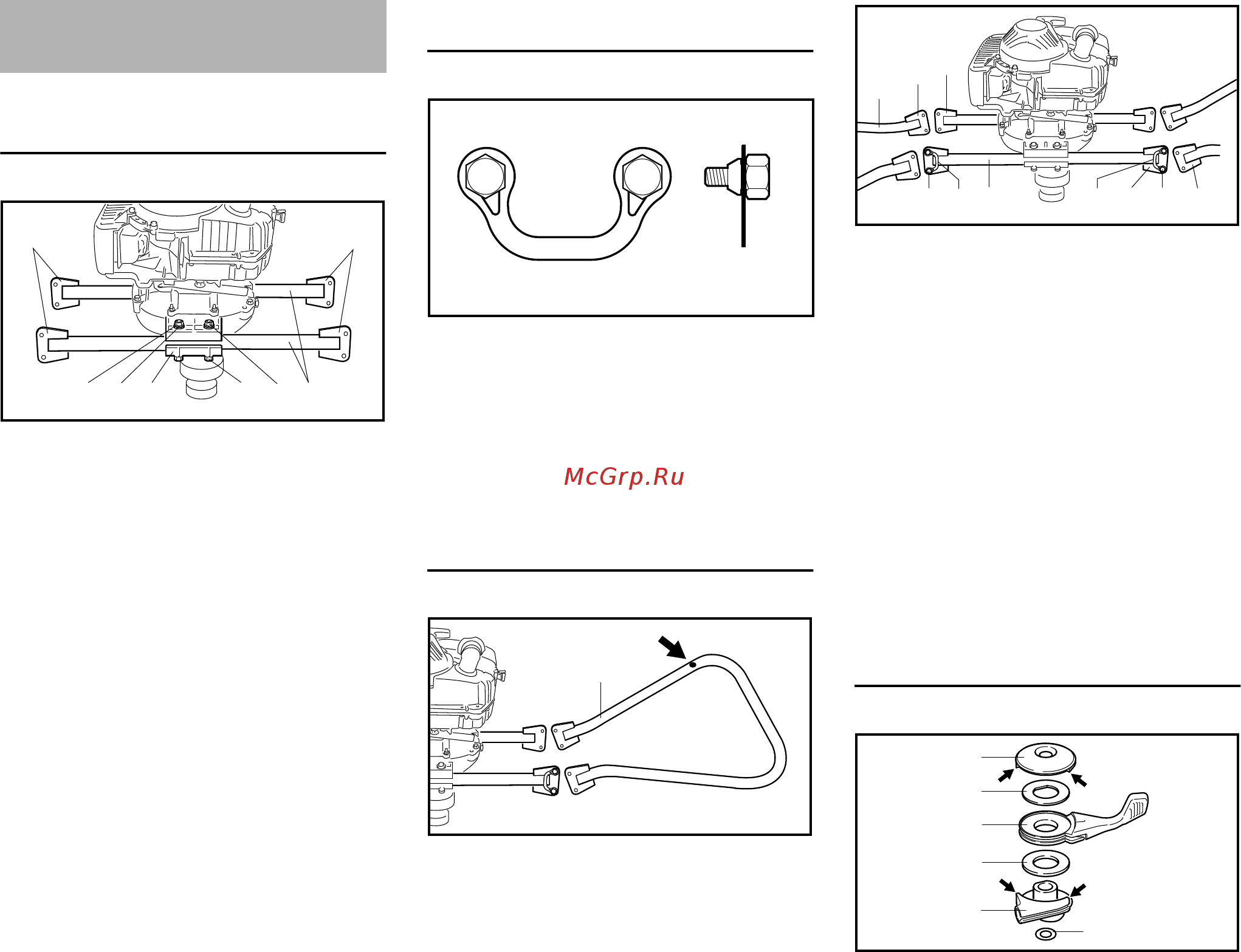

Смонтировать промежуточные
элементы
N Обе средние детали (1) уложить
сниз на крепежные ребра на
сверлильном корпусе – следить
за тем, чтобы эксцентрично
приваренные шарнирные
планки (2) располагались на
внешней стороне трубки.
N Установить нажимные детали (3),
отверстия должны совпадать.
N Снизу вставить винт с
шестигранной
головкой (4) M10x75
N Установить шайбы (5) и
пружинные кольца (6)
N Навинтить гайки (7) и затянуть их
до отказа
Подготовить предохранительную
скобу
N Вставить в предохранительную
скобу (9) два винта с
шестигранной головкой (8),
предохранительная скоба
должна прийти в полное
зацепление в пазу винта с
щестигранной головкой.
Смонтировать трубчатые рукоятки
N Трубчатые рукоятки установить
таким образом, чтобы отверстие
(стрелка) в трубчатой
рукоятке (10) указывало теперь
вправо, если смотреть со
стороны пользователя.
N Шарнирные планки (11)
трубчатых рукояток (10)
наложить на шарнирные
планки (2) средних деталей (1),
отверстия должны совпадать.
N Установить винты с
шестигранной головкой (8)
вместе с предохранительной
скобой (9).
N Ввинтить винты с шестигранной
головкой (8) и затянуть их до
отказа.
Только в том случае, если
регулировочный рычаг
не смонтирован предварительно
N Последовательно установить на
направляющую (15) шайбу (12),
рычаг (13) и шайбу (14).
N Установить нажимную
деталь (16) - упорные выступы
(стрелки) нажимной детали (16)
Комплектация устройства
2
2
441BA035 KN
6
1
3
4
5
7
441BA008 KN
8
9
9
8
8
10
441BA036 KN
2
11
10
9
112
88
9
441BA037 KN
1
13
12
15
14
16
441BA038 KN
18
