Энкор Корвет 468М-1200 (94682) Инструкция по эксплуатации онлайн [7/8] 511035
9

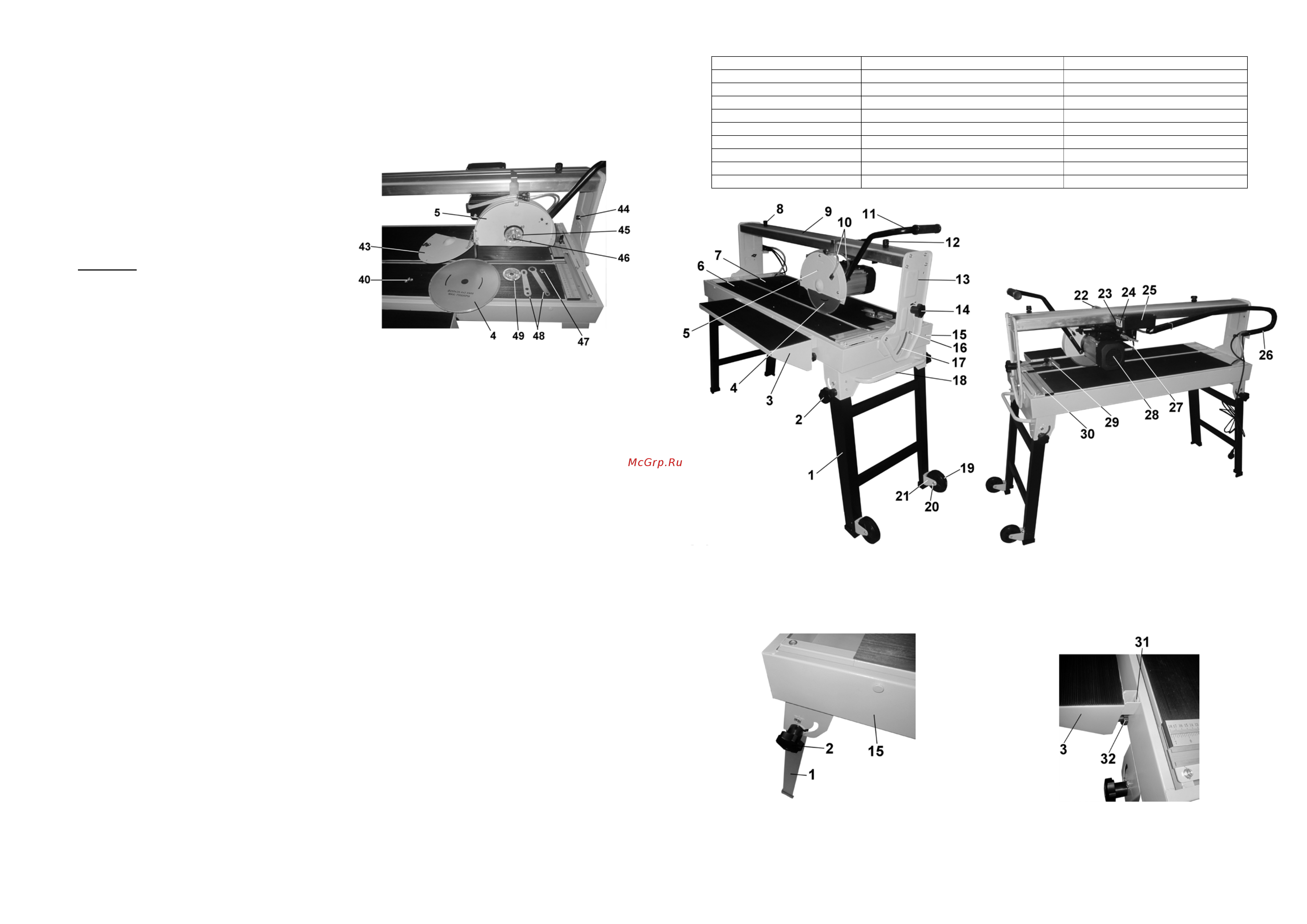

12. ЗАМЕНА ОТРЕЗНОГО ДИСКА (Рис. 11,14)
ПРЕДУПРЕЖДЕНИЕ: Перед снятием или установкой отр
езного диска, прежде всего, убедитесь в том, что
плиткорез отключен, и вилка шнура питания отсоединена из питающей розетки.
Примечание: Во время работ может возникнуть момент, когда отрезной диск уменьшает способность резания
плитки; причиной является залипание мелких частиц на режущей кромке.
Информацию о методах восстановления режущей способности отрезного диска (применимых к вашим
возможностям) получите в справочной литературе.
Структура режущей кромки отрезных дисков для резания разных материалов отличается. Настоятельно
рекомендуем использовать отрезные диски строго по их назначению (мрамор, гранит, керамика и т.д.), раздел 14.
12.1. На станке установлен универсальный отрезной диск (4).
При выполнении резания твёрдых или мягких материалов
используйте специально предназначенные отрезные диски (4).
Отрезной диск (4
) подлежит замене, когда режущая часть
(напыление) полностью выработалась. Перед установкой
отрезного диска (4
) на плиткорез внимательно его осмотрите.
На нём не должно быть трещин, сколов и деформаций.
Помните, что режущая часть отрезного диска (4
) весьма
хрупкая. Внимание: Обращайтесь с отрезным диском (4
)
осторожно, избегая его ударов и падений.
12.2. Выкрутите три винта (40), Рис.11, снимите кожух (43
).
Демонтируйте отрезной диск (4), для чего, удерживая
одним
ключом (48) шпиндель (46) и прилагая
усилие в направлении по
часовой стрелке на второй ключ (48), открутите гайку (47
).
Снимите отрезной диск (4
). Проверьте рабочие поверхности
шпинделя (46) и фланцев (45 и 49).
Рис. 14
12.3. Установите и зафиксируйте новый отрезной диск (4) и кожух (43).
12.4. Не используйте отрезные диски (4), не соответствующие техническим характеристикам плиткореза (см.п.2.).
Внимание: Перед установкой нового или долго хранившегося отрезного диска (4) проверьте плоскость режущей
кромки относительно посадочного места отрезного диска (4). Не устанавливайте деформированные отрезные диски.
Примечание: Установка отрезного диска (4) требует особого внимания и некоторых навыков.
Шпиндель (46) и внутренний фланец (45) изготовлены отдельными деталями, поэтому обратите внимание на
установку деталей крепления отрезного диска (4) без перекосов. Если после установки отрезного диска (4)
наблюдается биение режущей кромки более 0,2мм, повторяйте установку до устранения биения. Для этого
проверните и установите без перекосов внутренний фланец (45). Удерживайте отрезной диск (4) и внешний фланец
(49) без перекосов. Надёжно закрепите гайкой (47).
13. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ (Рис. 2,3)
ВНИМАНИЕ: Перед началом любых ремонтных и сервисных работ убедитесь, что плиткорез отсоединён от
питающей розетки.
13.1. Общее обслуживание.
13.1.1. Продолжительная эксплуатация плиткореза с изношенным или повреждённым отрезным диском приводит к
снижению производительности работы и может стать причиной перегрузки двигателя. Замените отрезной диск на
новый сразу, как только заметите, что он изношен или поврежден.
13.1.2. Периодически удаляйте опилки со всех резьбовых и подвижных узлов и механизмов плиткореза.
13.1.3. По окончанию работы очистите плиткорез от пыли и грязи чистой ветошью. Не используйте для очистки
пластиковых деталей растворители и нефтепродукты.
13.1.4. Очистите приспособления, оснастку и принадлежности.
13.1.5. Периодически проверяйте затяжку всех резьбовых соединений плиткореза и, при необходимости, затягивайте
все ослабленные соединения.
13.1.6. Не допускайте попадания воды на электрические приборы и электродвигатель. При попадании воды
немедленно выключите плиткорез, удалите воду.
13.1.7. Периодически меняйте воду в поддоне (15) и очищайте отверстия водозаборника насоса.
13.2. Хранение и транспортировка.
13.2.1. Храните плиткорез в сухом помещении, оградив его от воздействия прямых солнечных лучей и покрыв тонким
слоем масла неокрашенные металлические поверхности..
13.2.2. Не храните плиткорез в легкодоступном месте и в пределах досягаемости детей.
13.2.3. Для транспортировки плиткореза на дальние расстояния используйте заводскую или иную упаковку,
исключающую повреждение плиткореза и его компонентов в процессе транспортировки.
13.3. Критерии предельного состояния.
13.3.1. Критериями предельного состояния плиткореза считаются поломки (износ, коррозия, деформация, старение,
трещины или разрушения) узлов и деталей или их совокупность при невозможности их устранения в условиях
авторизированных сервисных центров оригинальными деталями, или экономическая нецелесообразность
проведения ремонта.
Критериями предельного состояния плиткореза являются:
- глубокая коррозия и трещины на поверхностях основания и направляющей;
- чрезмерный износ или повреждение двигателя и поддона или совокупность признаков.
6
7. УСТРОЙСТВО Рис. 2,3
1. Ножки
11. Ручка плиткореза
21. Кронштейн
2. Винт крепления
12. Ограничитель
22. Указатель
3. Стол дополнительный
13. Панель боковая
23. Кнопка Выкл
4. Диск отрезной
14. Винт фиксации
24. Кнопка Вкл.
5. Кожух защитный
15. Основание (поддон)
25. Магнитный пускатель
6. Рабочий стол
16. Указатель
26. Гибкий трубопровод
7. Рабочий стол
17. Шкала
27. Винт фиксации (ручка)
8. Ограничитель
18. Ручка для переноски
28. Электродвигатель
9. Направляющая
19. Колесо
29. Упор регулируемый
10. Шланги
20. Крепление колеса
30. Упор фронтальный
Рис. 2
Рис.3
8. ТРАНСПОРТНОЕ ПОЛОЖЕНИЕ (Рис. 2)
8.1. При транспортировке, перемещении и обслуживании переведите двигатель (28) в крайнее положение за ручку
плиткореза (11) и закрепите винтом фиксации через отверстие в боковой панели (13).
9. СБОРКА
Рис. 4 Рис. 5
9.1. Сборка и установка (Рис. 4, 5)
9.1.1. Демонтируйте стяжки на ножках (1). Ослабьте положение четырёх винтов крепления (2). Одновременно с
помощником поднимите плиткорез за ручки (18). Установите плиткорез на ножках (1). Винтами крепления (2)
закрепите ножки (1) в крайнем положении. Для удобства перемещения установите и закрепите два колеса (19).
9.1.2. Установите плиткорез на ровной горизонтальной прочной поверхности с учетом веса плиткореза и
обрабатываемой заготовки.
