9.2. Сборка плиткореза (Рис.2)
9.2.1. Сдвиньте рабочий стол (6). В поддон (15)
плотно установите пробку (33), Рис.6.
9.2.2. Сдвиньте рабочий стол (7), и как пока
зано
на рис.7, установите насос (51).
9.2.3. На направляющей (9) установите и закре-
пите ограничители (9 и 12), Рис. 8.
9.2.4. Установите ползун (35), Рис. 10, в пазу
планки (36). Винтом крепления (34) закре
пите
регулируемый упор (29) на планке (36) в вы-
бранном положении по шкале фрон
тального
упора (30). Установите на требуе
мый угол по
транспортиру (39) и указателю (38) положение
планки регулируемого упора (29); поло
жение
зафиксируйте винтом (37), Рис.9, 10.
9.2.5. С внутренней стороны защитного ко
жуха
(5) выкрутите два болта, устано
вите и закрепите
болтами ручку плиткореза (11), Рис.2,8.
9.2.6. Для удобства пиления широких заго
товок
установите дополнительный стол (3) на уста-
новочные штифты (31). Горизонтальное поло-
жение стола (3) отрегулируйте винтами (32).

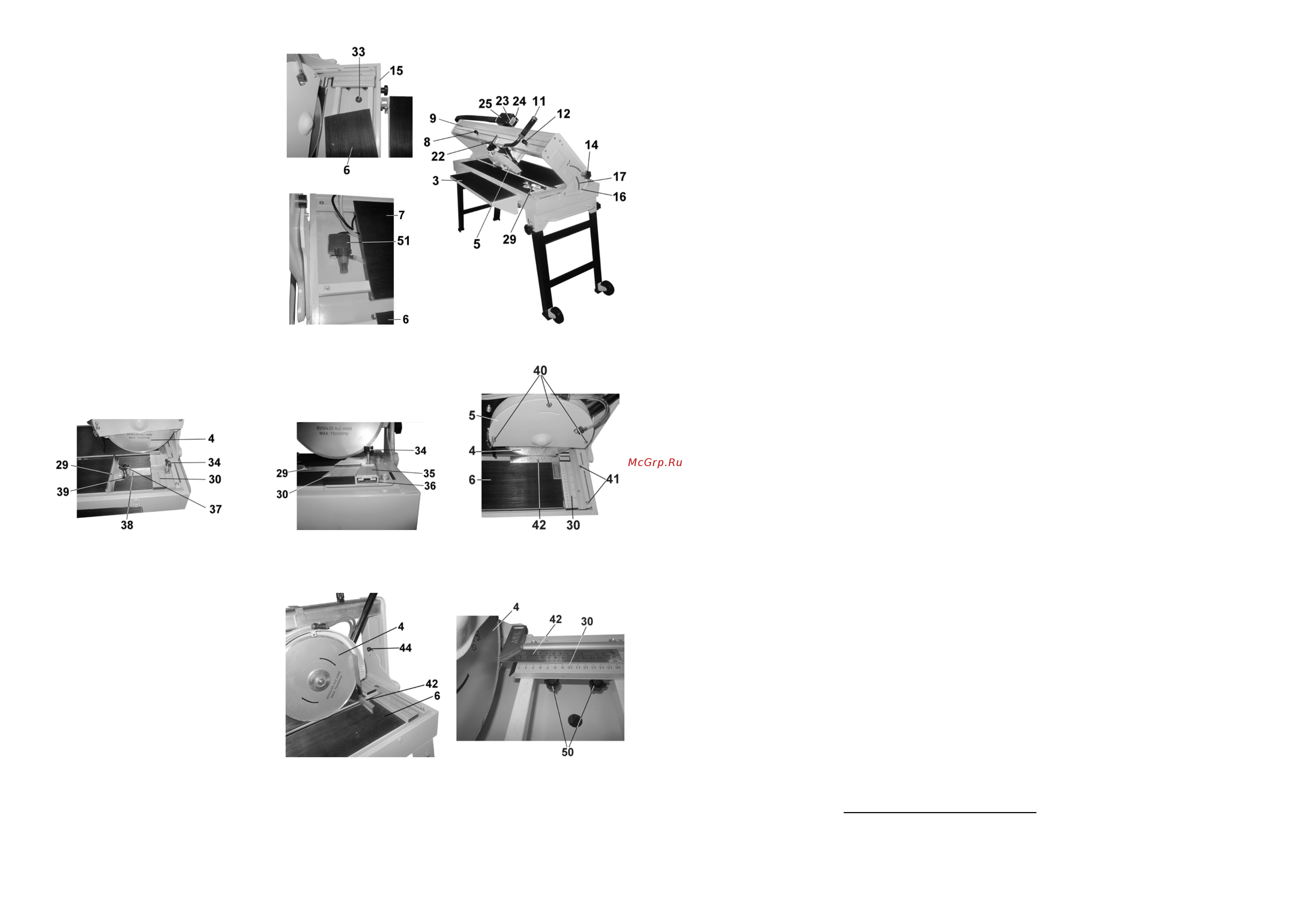

Рис. 6
Рис. 8
Рис. 7
10. РЕГУЛИРОВКА
Плиткорез точно отрегулирован на заводе - изготовителе, но при
транспортировке точность установок регулировочных винтов может нарушиться.
ВНИМАНИЕ: Перед регулировкой узлов и механизмов плиткореза
отключите вилку шнура электропитания из питающей розетки.
Рис.11
Рис.9
Рис.10
10.1.1. Отключите плиткорез (отсоедините вилку шнура от питающей розетки).
10.1.2. На боковой панели (13) демонтируйте транспортировочный винт (стяжку). За ручку плиткореза (11)
10.1.3. Как показано на Рис.11, положите уголь-
ник (42) на рабочий стол (6) вплотную к фрон
-
тальному упору (30). Проверьте положение о
т-
резного диска (4) относительно фрон
тального
упора (30). При необходимости ос
лабьте три
болта (41), произведите регули
ровку угла 90º
фронтального упора (30) относительно отрез
-
ного диска (4). По окончанию регулировки на
-
дёжно закрепите болты (41), Рис.11.
10.1.4. Используя угольник, угломер или
шаблон, проверьте правильность показания
регулируемого упора (29) относительно
отрезного диска (4). При необходимости при
установке вносите поправку.
Рис.12
Рис.13
10.2. Регулировка угла наклона резания
10.2.1. Ослабьте положение двух винтов фиксации (14). Установите отрезной диск (4) в вертикальное положение на
отметку 0º по шкале (17) и указателю (16), Рис. 2. Снимите крышку (43) защитного кожуха (5), п.12.2. Как показано на
Рис.12, проверьте угол 90º положения отрезного диска (4) относительно рабочего стола (6); при необходимости
произведите корректировку положения указателя (16). Для удобства в работе при изменении угла наклона отрезного
диска (4) отрегулируйте положение двух ограничителей (44) в положении отрезного диска (4) под углом 90º
относительно рабочего стола (6).
8
10.2.2. Как показано на рис.13., проверьте показание линейки фронтального упора (30) относительно отрезного диска
(4) с фактическим размером. Для корректировки положения линейки фронтального упора (30) ослабьте положение
двух винтов фиксации (50), установите и закрепите фронтальный упор (30) в соответствии с показанием меритель-
ного инструмента (42) .
Внимание: Перед выполнением ответственных работ произведите пробную резку плитки с последующим ин-
струментальным замером результатов. При необходимости произведите корректировку регулировок плиткореза.
10.3. Регулировка ограничения хода отрезного диска (Рис. 2, 8)
10.3.1. Ослабьте фиксацию винтов крепления, переместите и закрепите ограничители (9 и 12) в выбранном положе-
нии, ограничив ход отрезного диска (4).
11. ОСНОВНЫЕ ОПЕРАЦИИ
В интересах вашей безопасности всегда держите защитный кожух, предусмотренный конструкцией, в ис-
правном состоянии. При любой неисправности его следует немедленно заменить.
Подключать плиткорез к электрической сети без использования устройства защитного отключения (УЗО) ка-
тегорически запрещается!
11.1. Принцип работы (Рис. 2,3)
11.1.1. Плиткорез предназначен для разрезания заготовки в размер под углом от 45° до 90° к его плоскости (пункт
10.2.), прямого и косого разреза до 45° с использованием регулируемого упора (29) (пункт 10.1.) и комбинированного
разреза, совмещая вышеуказанные операции.
11.1.2. Перед включением убедитесь, что отрезному диску (4) ничто не мешает, и отрезной диск (4) имеет свободное
вращение. Подключите вилку шнура питания к розетке электрической сети. Перед началом работы убедитесь в
работоспособности устройства защитного отключения (УЗО) для чего:
- нажмите на кнопку RESET, загорится светодиод;
- нажмите на кнопку TEST, светодиод погаснет.
Нажмите на кнопку RESET. Плиткорез включается нажатием кнопки (24) (ПУСК) магнитного пускателя (25),
выключается - нажатием красной кнопки (23) (СТОП). При внезапном отключении электропитания и подачи его вновь
магнитный пускатель разомкнет контакты и не даст возможности подачи на плиткорез электропитания и тем самым
обеспечит безопасность работы оператора. Для подачи электропитания вновь нажмите на кнопки (RESET) и (24).
Подавать отрезной диск (4) к заготовке можно только после того, как отрезной диск (4) наберёт максимальную
скорость вращения.
11.1.3. Подача отрезного диска (4) к заготовке и скорость подачи резания производится ручным усилием оператора.
Избыточная скорость подачи может привести к поломке электродвигателя, заклиниванию и разрушению отрезного
диска (4). Будьте крайне внимательны, следите, чтобы руки оператора не находились во время вращения отрезного
диска (4) на расстоянии ближе 10 см. от него.
11.1.4. Для удобства оператора регулируемый упор (29) можно устанавливать с левой или
с правой стороны
отрезного диска (4).
11.1.5. На финишной стадии выполнения намеченной операции уделите особое внимание траектории движения
отрезанных частей заготовки.
11.1.6. По завершению выполнения намеченной операции нажмите красную кнопку (23) магнитного пускателя,
дождитесь полной остановки отрезного диска (4), после чего снимите с рабочего стола (6 и 7) готовую деталь и
обрезки.
11.2. Подготовка к работе (Рис. 2, 3, 8)
11.2.1. Заполните поддон (15) достаточным количеством воды так, чтобы заборная часть насоса (51) была полностью
погружена в воду, Рис.7.
11.2.2. Подключите плиткорез к источнику питания. Убедитесь, что электрический шнур сухой и проложен так, что на
него не будет попадать вода при работе плиткореза.
11.2.3. Установите размеченную плитку (образец, шаблон) на рабочий стол (6, 7) вплотную к фронтальному упору
(30). Совместите разметку на плитке (образце, шаблоне) с отрезным диском (4). С боковой стороны ограничьте
положение плитки регулируемым упором (29). В последующем, не изменяя установок, возможно резание плиток в
одинаковый размер.
11.2.4. После включения плиткореза дождитесь, чтобы отрезной диск (4) набрал полную скорость. Убедитесь, что
вода от насоса (51) через шланги (10) непрерывно подается на отрезной диск (4).
11.2.5. При выполнении несквозного прореза плитки отрегулируйте максимальное опускание отрезного диска (4), для
чего ослабьте винт фиксации (27). Опустите/поднимите отрезной диск (4) за ручку плиткореза (11) на необходимую
глубину резания, положение закрепите винтом фиксации (27).
11.3. Выполнение работы (Рис. 2, 3, 8)
11.3.1. Приступать к выполнению работ можно только после того, как выполнены все настройки и регулировки, если
оператор уверен в нормальной работоспособности, правильной и надёжной установке плиткореза.
11.3.2. Осторожно, не приближая рук к отрезному диску (4), подведите отрезной диск (4) к заготовке. Скорость
подачи отрезного диска должна быть пропорциональна толщине обрабатываемой заготовки: чем толще заготовка,
тем меньше скорость подачи. Не форсируйте скорость подачи.
Если частота вращения отрезного диска (4)
уменьшается, это означает, что скорость подачи отрезного диска (4) слишком высокая.
11.3.3. Во время резки отрезной диск (4) должен постоянно омываться водой. Если вода не поступает, проверьте
насос и уровень воды в поддоне (15).
11.3.4. Подача отрезного диска (4) производится в направлении фронтального упора (30) так, чтобы плитка
постоянно к нему прижималась.
