держивать заданную температуру, но каждые 5 с бу-
дет высвечиваться надпись «Ert» (error temperatu-
re – проблема с датчиком). В этом случае контроль за
внутренним перегревом осуществляться не будет.
Меры безопасности
Чтобы не получить травму и не повредить термо-
регулятор, внимательно прочтите и уясните для себя эти
инструкции.
Перед началом монтажа (демонтажа) и подключения
(отключения) терморегулятора отключите напряжение
питания, а также действуйте в соответствии с «Прави-
лами устройства электроустановок».
Не включайте терморегулятор в сеть в разобранном
виде.
Не допускать попадания жидкости или влаги на
терморегулятор.
Не подвергайте терморегулятор воздействию экстре-
мальных температур (выше +45 °С или ниже –5 °С).
Не чистите терморегулятор с использованием хими-
катов, таких как бензол и растворители.
Не храните терморегулятор и не используйте термо-
регулятор в пыльных местах.
Не пытайтесь самостоятельно разбирать и ре-
монтировать терморегулятор.
Не превышайте предельные значения тока и мощ-
ности.
Для защиты от перенапряжений вызванных раз-
рядами молний используйте грозозащитные разряд-
ники.
Не погружайте датчик с соединительным проводом в
жидкие среды.
Не сжигайте и не выбрасывайте термо-
регулятор вместе с бытовыми отходами.
Использованный терморегулятор подлежит
утилизации в соответствии с действующим
законодательством.
Транспортировка товара осуществляется в упаковке,
обеспечивающей сохранность изделия.
Терморегулятор перевозится любым видом тран-
спортных средств (ж/д, авто-, морским, авиатран-
спортом).
Дата изготовления указана на обратной стороне
устройства.
Если у вас возникнут какие-либо вопросы или вам
будет что-либо не понятно, обратитесь в Сервисный
центр по телефонам, указанным ниже.
Таймер (см. табл. 1)
Воспользуйтесь, если хотите отложить работу
терморегулятора по поддержанию заданной темпе-
ратуры на 0,5 99 часов.–
Погрешность отсчета времени при этом может
колебаться в пределах 10 %.
Функциональное меню (см. табл. 1)
Для выбора нужного пункта ме-
ню используйте кнопку «≡».
Для изменения параметров ис-
пользуйте «+» или «–». Первое
нажатие вызывает мигание па-
раметра, следующее — измене-
ние.
Через 5 с после последнего на-
жатия происходит возвращение
к индикации температуры дат-
чика.
6
5
Сброс на заводские настройки
Для сброса зажмите три кнопки
и удерживайте более 6 с. На экра-
не появится надпись «dEF».
После отпускания кнопок экран
погаснет и терморегулятор перезагрузится.
Коммутация нагрузки при переходе
синусоиды через ноль
Для уменьшения искрения контактов реле и увели-
чения их срока службы осуществляется коммутация
нагрузки максимально близко к моменту перехода
синусоиды напряжения через ноль.
Возможны небольшие отклонения от перехода
через ноль, связанные с различным временем отклю-
чения у разных образцов реле.
Производитель: ООО "ДС Электроникс"
Адрес: 04136, Украина, г. Киев, ул. Северо-Сырецкая, д. 1-3
Телефон: +38 (044) 485-15-01
Импортер в Россию: ООО "ТЕЗУРА"
Адрес: 308015, Россия, г. Белгород, ул. Пушкина, д. 49а, оф. 009
Телефон: +7 (499) 403-34-90
e-mail: support@terneo.ru www.terneo.ru
ВОЗМОЖНЫЕ НЕПОЛАДКИ,
ПРИЧИНЫ И ПУТИ ИХ УСТРАНЕНИЯ
Терморегулятор перешел в режим Аварийная ра-
бота по таймеру
Возможная причина: обрыв, короткое замыкание дат-
чика или температура вышла за пределы измеряемых
температур ( ).–30...+110 °С
Необходимо: проверить отсутствие механических по-
вреждений датчика, а также отсутствие силовых прово-
дов, которые близко расположены к датчику. Проверить
не вышла ли температура за измеряемые пределы.
Режим Аварийная работа по таймеру
(завод. настр. 15 минут)
На экране будет мигать символ
«t», и отображаться оставшееся
время до следующего включения /
отключения нагрузки. При этом раз в
5 с будет отображаться причина неисправности датчика
«OC» (open circut — обрыв датчика) или «SC» (short
circut — короткое замыкание).
Выберите время работы нагрузки в 30-минутном
циклическом интервале, остальное время нагрузка
будет выключена. Время работы нагрузки можно
установить в диапазоне oFF, 1...29 мин, on. Чтобы
нагрузка работала постоянно выберите «on», чтобы
полностью ее выключить выберите «oFF».
При включении терморегулятора экран и индика-
тор не светятся.
Возможная причина: отсутствует напряжение пита-
ния.
Необходимо: с помощью вольтметра убедиться в
наличии напряжения питания, которое подводится к
терморегулятору из розетки. Если напряжение есть,
тогда обратитесь, пожалуйста, в Сервисный центр.
При включении терморегулятора на экране в
течение 5 секунд выводится «Er0».
Возможная причина: неисправ-
ность системы контроля перехода си-
нусоиды через ноль.
Защита от внутреннего перегрева
Если а прев 80 температур внутри корпуса ысит °С,
произойдет аварийное отключение нагрузки.
На экране 1 раз / с будет высвечи-
ваться (overheat). Когда тем-«oht»
пература внутри корпуса опустится
ниже °С, терморегулятор включит 60
нагрузку и возобновит работу. При
срабатывании защиты более 5 раз
подряд терморегулятор заблоки-
руется до тех пор, пока температура
внутри корпуса не снизится до 60 °С
и не будет нажата одна из кнопок.
При обрыве или коротком замыкании датчика внут-
реннего перегрева терморегулятор продолжит под-
±5 °С,
шаг — 0,1 °С
0,5–99 ч,
шаг — 0,5 ч
Если есть необходимость внести
поправку в температуру на
экране терморегулятора.
Задействуется при управлении
нагрузкой, использующей нормально
замкнутый контакт.
Поправка (correction)
температуры
на экране
Инверсное управление
нагрузкой
(нормально замкнутый
контакт — normally close)
Режимы
нагрев / охлаждение
Версия прошивки
Раздел меню
Управление
кнопками
«+» и «–»
Завод.
настр.
Примечание
Экран
«Hot» нагрев, «CoL» охлаждение– –
Терморегулятор отключит нагрузку,
когда достигнет заданную темп-ру.
Таймер
При установке таймера
более 10 часов — шаг 1 час.
Счетчик
времени работы
нагрузки
Запуск / сброс
таймера
Вывод времени (часы.минуты)
осуществляется с помощью
бегущей строки.
Нагрузка отключится, а экран отобразит оставшееся
время до возобновления поддержания температуры
с мигающим символом «h».

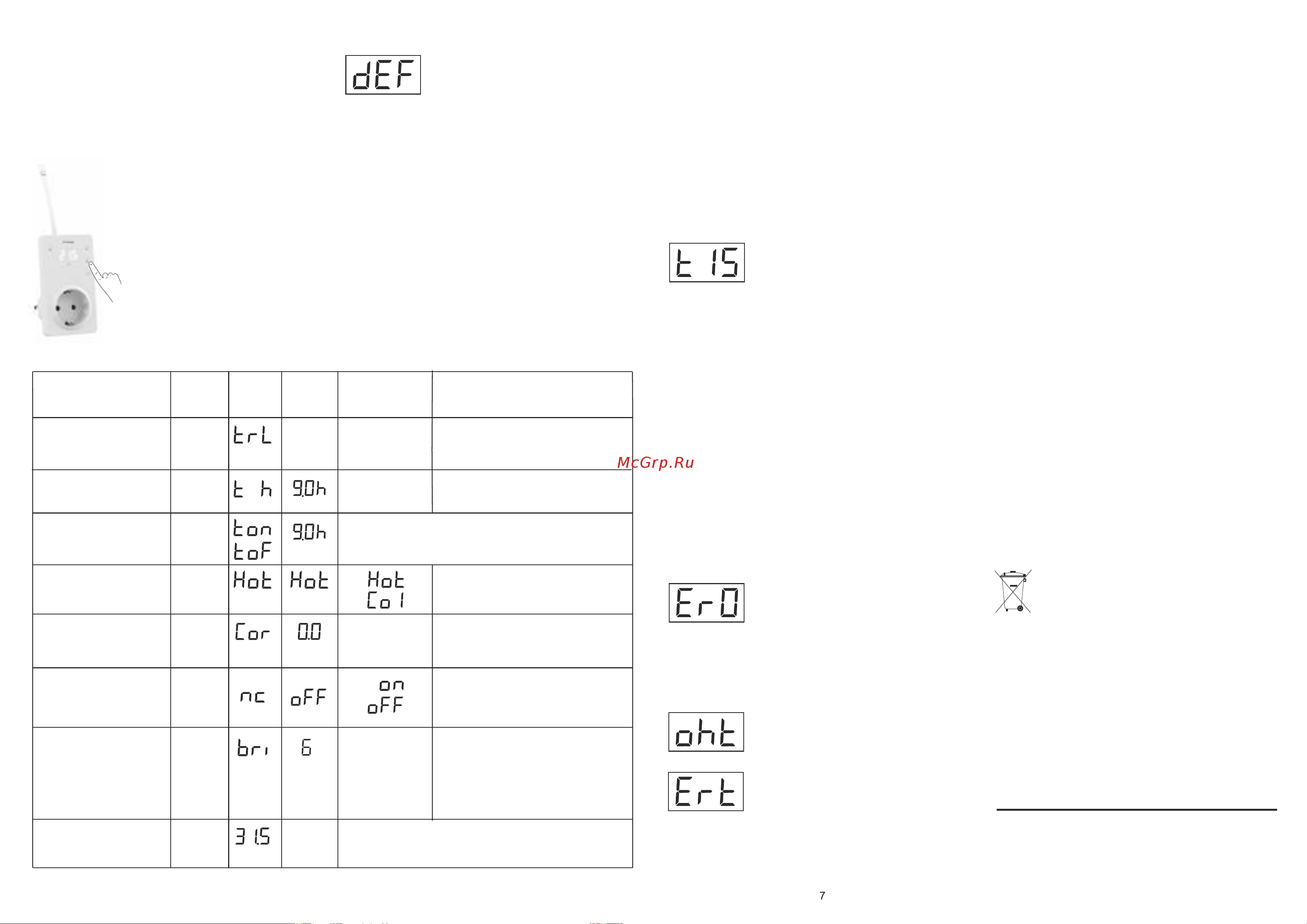

Таблица 1. Навигация по Функциональному меню
Внимание! Производитель оставляет за собой право
вносить изменения в прошивку с целью улучшения
характеристик терморегулятора.
v315_190711
1 раз
Нажмите
кнопку
«≡»
2 раза
удержите
6 с
удержите
3 с
3 раза
4 раза
5 раз
0...9
просмотр
просмотр
При яркости 0 на экране точками
будет отображаться наличие:
левая — напряжения питания;
средняя — напряжения на выходе
реле;
правая — задержка вкл. нагрузки.
Яркость (brightness)
в режиме ожидания
6 раз
«+» или «–» —
просмотр.
Во время просмотра:
«–» — сброс
счетчика
