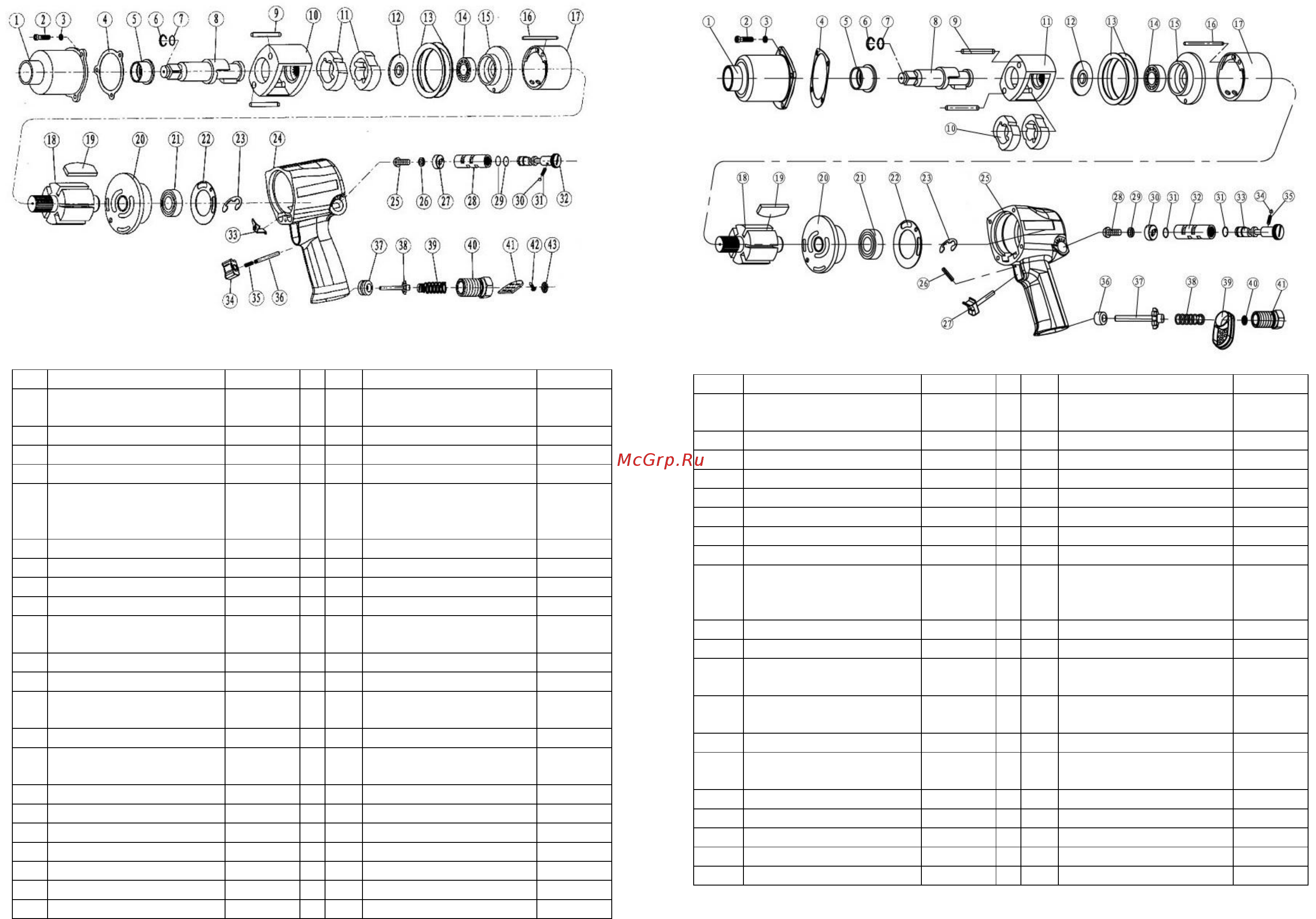

1/2” Ударный пневматический гайковерт NP14068

№

Описание

Кол-во

№

Описание

Кол-во

1

Корпус ударного

механизма

1

23

Стопорное кольцо

1

2

Винт

3

24

Корпус привода

1

3

Гровер

3

25

Винт

1

4

Передняя прокладка

1

26

Гровер

1

5

Втулка

1

27

Рукоятка

переключателя

реверса

1

6

Фиксатор головок

1

28

Втулка переключателя

1

7

Кольцевая прокладка

1

29

Кольцевая прокладка

2

8

Вал

1

30

Шарик

1

9

Шплинт молотков

2

31

Пружина

1

10

Корпус молотков

1

32

Переключатель

реверса

1

11

Молоток

2

33

Курок

1

12

Упорная шайба

1

34

Кнопка курка

1

13

Зажимная шайба

мотора

2

35

Пружина

1

14

Передний подшипник

1

36

Толкатель курка

1

15

Передняя втулка

ротора

1

37

Втулка воздушного

клапана

1

16

Шплинт цилиндра

1

38

Воздушный клапан

1

17

Цилиндр

1

39

Пружина

1

18

Ротор

1

40

Входной штуцер

1

19

Лепесток ротора

6

41

Выходная решетка

1

20

Задняя втулка ротора

1

42

Винт

1

21

Задний подшипник

1

43

Сетка

1

22

Задняя прокладка

1

1/2” Ударный пневматический гайковерт NP14085

№

Описание

Кол-во

№

Описание

Кол-во

1

Корпус ударного

механизма

1

21

Задний подшипник

1

2

Винт

4

22

Задняя прокладка

1

3

Гровер

4

23

Стопорное кольцо

1

4

Передняя прокладка

1

25

Корпус привода

1

5

Втулка

1

26

Курок

1

6

Фиксатор головок

1

27

Кнопка курка в сборе

1

7

Кольцевая прокладка

1

28

Винт

1

8

Вал

1

29

Гровер

1

9

Шплинт молотков

2

30

Рукоятка

переключателя

реверса

1

10

Молоток

2

31

Кольцевая прокладка

2

11

Корпус молотков

1

32

Втулка переключателя

1

12

Упорная шайба

1

33

Переключатель

реверса

1

13

Зажимная шайба

мотора

2

34

Шарик

1

14

Передний подшипник

1

35

Пружина

1

15

Передняя втулка

ротора

1

36

Втулка воздушного

клапана

1

16

Шплинт цилиндра

1

37

Воздушный клапан

1

17

Цилиндр

1

38

Пружина

1

18

Ротор

1

39

Выходная решетка

1

19

Лепесток ротора

6

40

Сетка

1

20

Задняя втулка ротора

1

41

Входной штуцер

1
