ДОПОЛНИТЕЛЬНЫЕ ПРАВИЛА БЕЗОПАСНОСТИ
ной кнопкой и вынимайте вилку сетевого
электрокабеля из электрической питаю-
щей сети (розетки).
• Электрический (сетевой и удлинитель
-
ный) кабель станка не должен находиться
в опасных зонах. Следите за положением
кабеля, чтобы избежать его непроизволь-
ного повреждения во время работы.
• К работе со станком допускаются лица
не моложе 16 лет, прошедшие обучение,
инструктаж и проверку знаний правил
требований техники безопасности
.

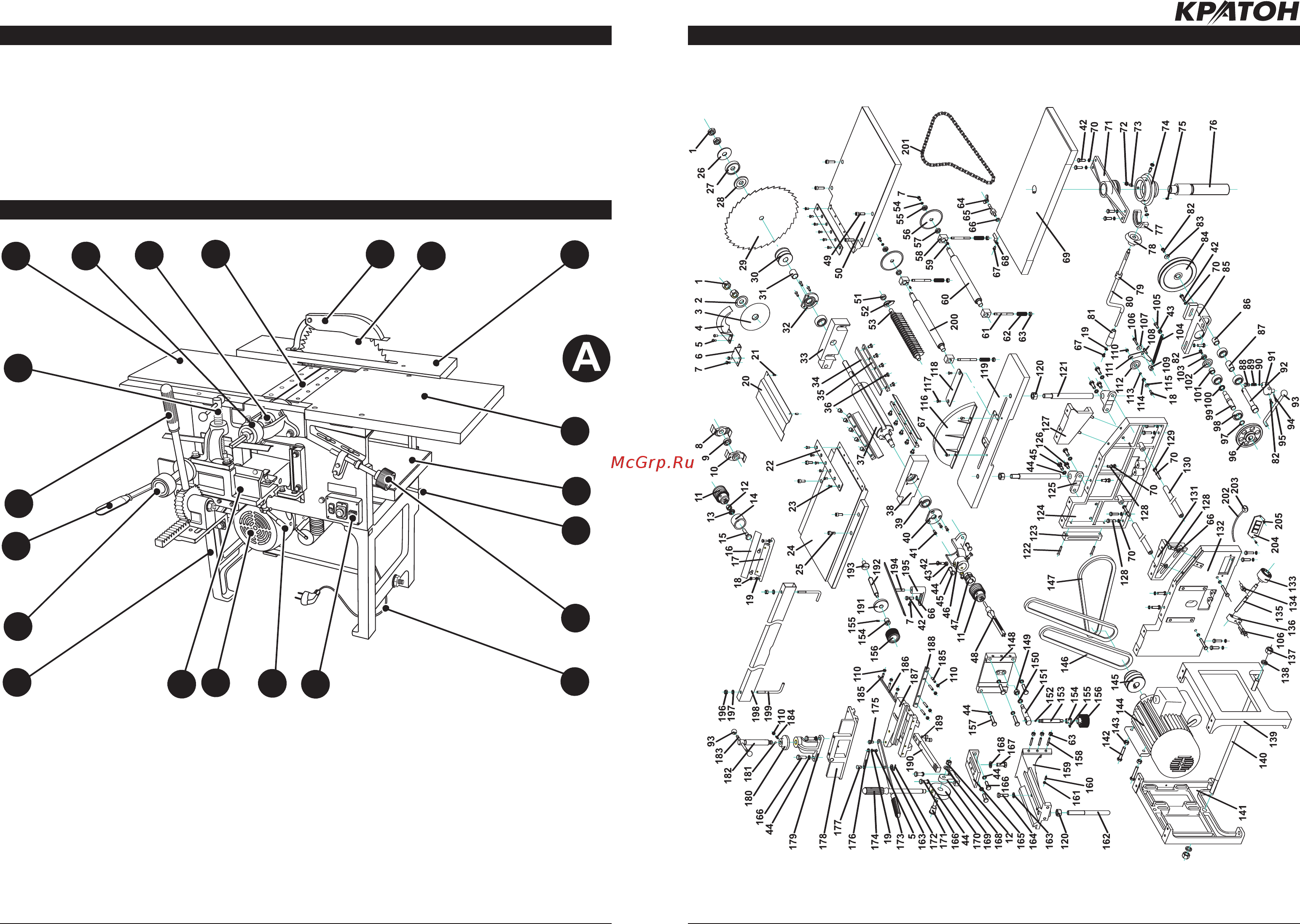

УСТРОЙСТВО И ЭКСПЛУАТАЦИЯ СТАНКА (РИС. А /В)
www.kraton.ru
1. Основание
2. Центр
3. Рычаг (поперечная подача фрезерного
суппорта 21)
4. Рычаг (продольная подача
фрезерного суппорта 21)
5. Струбцина
6. Стол стационарный строгальный
7. Оправка
8. Патрон сверлильный
9. Вал главный (ножевой)
10. Кожух защитный ( с расклинивающим
ножом)
11. Диск пильный
12. Стол пильный
13. Стол строгальный подвижный
14. Стол рейсмусовальный
15. Рычаг
16. Винт ( механизм перемещения
подвижного строгального стола 13)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
25
СХЕМА СБОРКИ
Содержание
- Содержание 1
- Нию или смене приспособлений всегда отсоединяйте его от электрической пита ющей сети исключайте возможность непредна меренного включения станка при обслуживании и наладке станка на коробке электровыключателей закрепи те табличку не включать работают люди отключите станок от источника электропитания осторожно обращайтесь с сетевым кабелем исключайте воздействие любых факто ров температурных механических и др способных повредить электрическую изо ляционную оболочку сетевого электро кабеля станка вилку сетевого электро кабеля из электрической питающей сети розетки вынимайте только за специаль но предусмотреные на ней фишки хранение при неиспользовании станка отключите его от электрической питающей сети убе рите древесностружечную пыль с рабоче го места и станка снимите заготовки и режущий инструмент фреза сверло до лото со станка и установите защитные кожуха на пильный диск и рабочую зону строгальных ножей ограничьте доступ детей и посторонних лиц к станку технический уход за станком для 6
- Под действием алкоголя наркотических веществ или медицинских препаратов а также в болезненном или утомленном состоянии миг невнимания может обер нуться серьезной травмой снимайте регулировочные и гаечные ключи прежде чем включить станок убедитесь что на нем не остались регулировочные или гаечные ключи удлинительный кабель перед работой осмотрите удлинительный кабель при выявлении повреждений за мените его не перегружайте и не модифицируйте станок станок будет работать надежно и без опасно при выполнении только тех опе раций и с нагрузкой на которую он рас считан не изменяйте конструкцию станка для выполнения работ на которые он не рассчитан и не предназначен осторожно применение любых при надлежностей и приспособлений а также выполнение любых операций помимо тех которые рекомендованы данной ин струкцией может привести к несчастному случаю проверяйте исправность деталей и узлов станка перед началом работы внимательно осмотрите станок и убедитесь в его ис правности проверьте взаимное пол 6
- Правила безопасности www kraton ru 6
- Схема сборки 6
- Www kraton ru схема сборки 7
- Данный станок изготовлен в полном со ответствии с требованиями правилами техники безопасности для исключения риска поражения электрическим током ремонт станка должен проводить только сервисный центр указанный в гарантий ном свидетельстве 7
- Дополнительные правила безопасности 7
- Их проверьте заготовку на отсутствие очень крепких сучков гнили трухлявости и других природных повреждений древе сины не обрабатывайте некачественную древесину используйте только заточенный режу щий инструмент риск травмы поломки инструмента или порчи заготовки увели чивается если режущий инструмент зату плен или непригоден к использованию при выполнении операций сверления фрезерования и рейсмусования зажи майте и подавайте заготовку к режущему инструменту с помощью технологических приспособлений станка при выполнении операций фугования и пиления заготовки применяйте толкатель при обработке заготовки большой длины используйте дополнительные опоры для фиксации ее незакрепленных концов занимайте позицию сбоку от линии подачи заготовки на режущий инструмент тем самым вы избежите травм при возможной отдаче заготовки от режущего инструмента измерения обработанной заготовки про изводите измерительным инструментом рулетка штангенциркуль шаблон и др вне станка на рабочем столе верстаке измерен 7
- Правила безопасности 7
- Проверяйте установку всех защитных устройств и кожухов не используйте станок с неустановленными защитными устройствами во избежания затягивания и захвата вращающимися и движущимися узлами работающего станка ваших рук не поль зуйтесь защитными перчатками не включайте и не работайте на стан ке с незажатым режущим инструментом пильный диск строгальные ножи фреза сверло долото и др для каждого вида технологической опе рации используйте соответствующий ре жущий инструмент и приспособления перед включением пуском станка в ра боту убедитесь что режущий инструмент отведен от заготовки пуск станка в этом случае может привести к поломке режу щего инструмента и нанесению травм пользователю не приближайте руки и другие части тела к вращающимся и движущимся узлам и режущему инструменту работа ющего станка после выключения станка его главный ножевой вал и кинематиче ски соединенные с ним узлы продолжа ют вращаться по инерции еще некоторое время не прикасайтесь к ним без необ ходимости до их полной о 7
- Чаги фиксаторы кнопки и др станком и протирайте их регулярно осматривайте сетевой кабель и проверяйте его на от сутствие повреждений и разрывов изоля ционной оболочки и исправности вилки с заземляющим контактом ремонт 7
- 18 19 20 21 8
- 7 8 9 10 11 12 8
- Дополнительные правила безопасности 8
- 29 28 22 9
- 35 36 37 13 15
- Толкатель 16
