5. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Регуляторы расхода присоединяются к источнику питания газом че-

рез входной штуцер 2 (см.рис.1) накидной гайкой 3 с резьбой G 3/4”.

Понижение давления газа, поступающего в регулятор из баллона,

происходит путём одноступенчатого расширения его при прохожде-

нии через зазор между седлом и редуцирующим клапаном в камеру

рабочего давления. Необходимый расход газа устанавливается вра-

щением регулирующего винта 9 и измеряется указателем расхода газа

ротаметром 5. Пределы регулирования расхода регулируются винтом,

расположенным под защитным колпачком 6. В корпусе регуляторов

расхода 1 установлен предохранительный клапан7, соединенный с

рабочей камерой. Для отбора газа регуляторы расхода имеют ниппель

под рукав резиновый для газовой сварки и резки металлов по ГОСТ

9356-75 диаметром 9 мм и 6,3 мм.

Регулятор расхода У-30/АР-40-П имеет встроенный в корпус электро-

подогреватель на 220 или 36 В. Электроподогреватель обеспечивает

работоспособность регулятора расхода при минусовых (до минус 30

°С) температурах окружающей среды и наибольшем расходе углекис-

лого газа до 1,8 м

/ч (30 л/мин).

Предприятием ведется дальнейшая работа по усовершенствованию

конструкции регуляторов давления, поэтому некоторые конструктив-

ные изменения могут быть не отражены в настоящем паспорте.

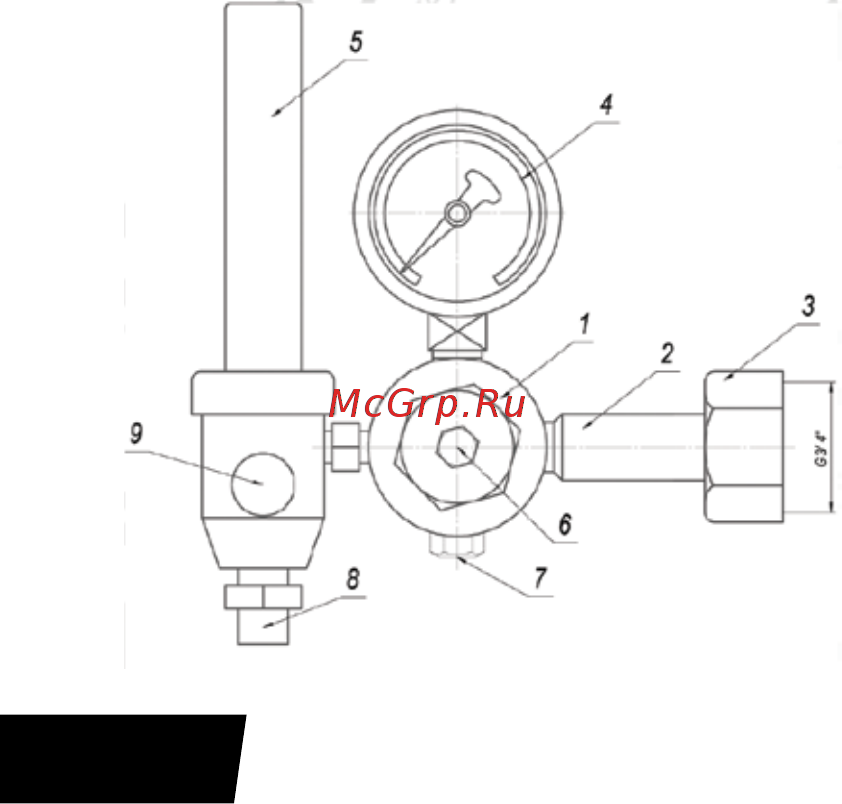

Рис. 1. Регуляторы расхода газа:

1 – корпус регулятора; 2 –

штуцер входной; 3 – гайка

накидная; 4 – манометр вход-

ного давления; 5 – ротаметр,

указатель расхода ; 6 – регули-

рующий винт или маховик; 7

- клапан предохранительный;

8 – штуцер выходной; 9 – регу-

лятор расхода.
