Rotabroach ELEMENT 100 [22/29] Диаметр труб 60 100 мм диаметр 100 мм и больше

19) КОМПЛЕКТ ТРУБНЫХ ПЕРЕХОДНИКОВ RD2311

ИНСТРУКЦИИ ПО УСТАНОВКЕ

 В зависимости от размера трубы, которую нужно сверлить (см. иллюстрации), закрепите регулируемые

угловые пластины RD3328 при помощи винтов с головкой RD4325 и шайб RD4205 (4 на каждый) со всех

сторон магнита. Не затягивайте винты.

 Поместите станок на расположенную по центральной линии трубу так, чтобы магнит располагался на одной

линии с продольной осью трубы.

 Включите магнит и переместите направляющие пластины вниз до наружного диаметра трубы. Затяните

винты с обеих сторон вручную и ещё раз убедитесь в том, что перемещаемые пластины касаются трубы по

всей длине в передней и задней части. Плотно затяните пластину. Просуньте страховочный трос через

проушины в передней части корпуса вокруг трубы и плотно затяните его.

 Во время сверления отверстия НЕ применяйте избыточное давление, просто дайте сверлу самому войти в

поверхность для сверления.

20) УСТАНОВКА БЫСТРОЗАЖИМНОГО ПАТРОНА

 Станок укомплектован RDD4128 (Переходник с Конуса Морзе 3 на сверлильный быстрозажимной патрон

16 мм) и RDD4126 (быстрозажимной сверлильный патрон 16 мм).

 Вставьте Переходник RDD4128 в Шпиндель станка RDD4022.

 Вставьте быстрозажимной патрон RDD4126 в Переходник RDD4128.

Убедитесь, что зажимные винты плотно затянуты.

Снятие быстрозажимного патрона выполняется в обратной последовательности при использовании

выбивающего клина RDD4129

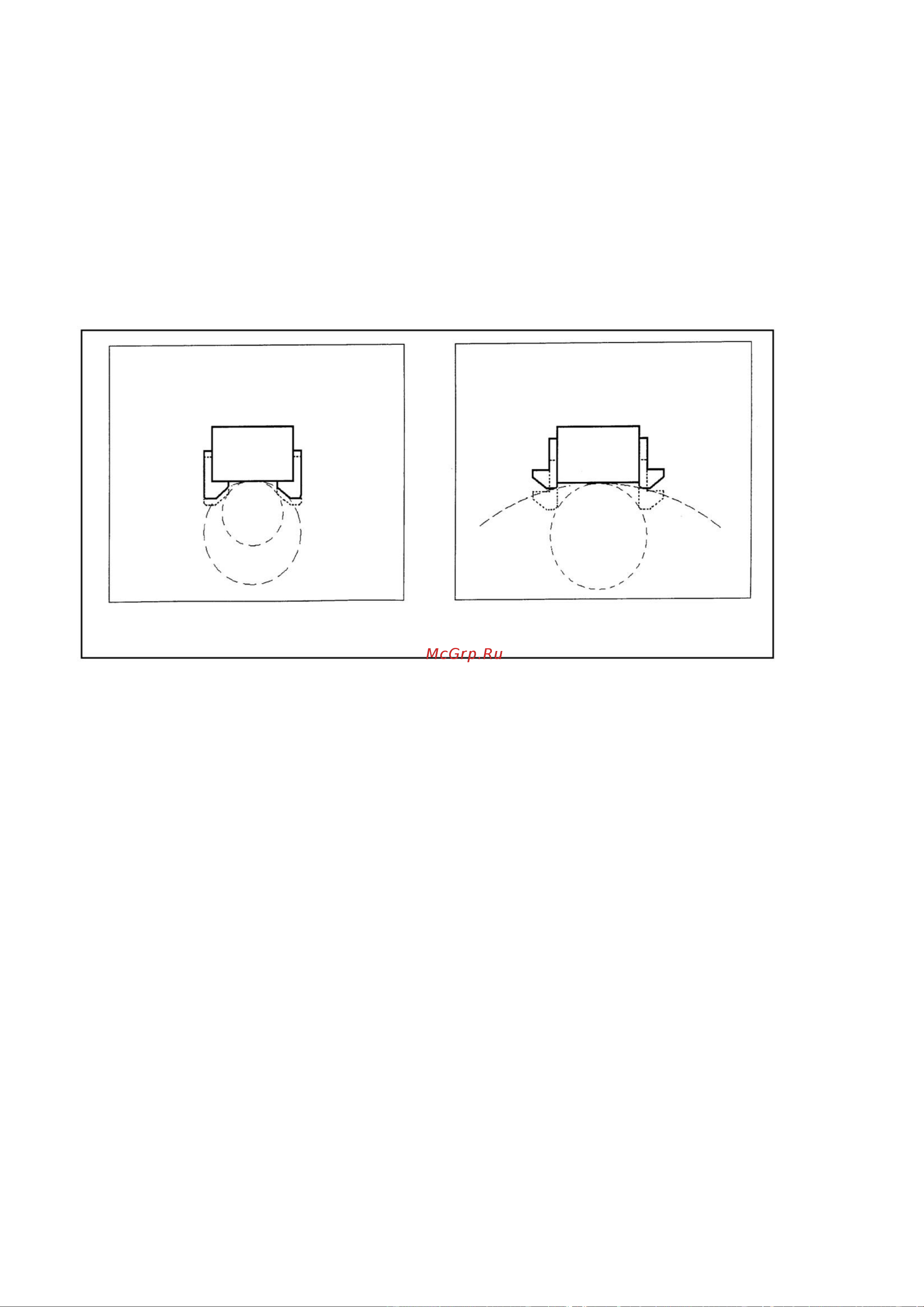

ДИАМЕТР ТРУБ 60-100 мм

ДИАМЕТР 100 мм И БОЛЬШЕ
