1.НАЗНАЧЕНИЕ

1.1.Трансформаторы сварочные серии ТДМ, в дальнейшем именуемые

«трансформаторы», предназначены для питания одного сварочного поста

переменным током частотой 50Гц при ручной дуговой сварке (резке или

наплавке) малоуглеродистых и низколегированных сталей электродами

типа АНО-4,АНО-6,АНО-21,МР-3 и др.

1.2.Трансформаторы соответствуют требованиям ТУ3441-001-

24154334-2002 и предназначены для работы в помещениях и в районах с

умеренным климатом на открытом воздухе под навесом, с соблюдением

следующих условий:

а) интервал температур от –40С до +40С по ГОСТ 15150, исп. «У2»;

б) относительная влажность воздуха не более 80% при температуре +15С;

в) высота над уровнем моря не более 1000м.

1.3.Не допускается использования трансформаторов в среде

насыщенной пылью, во взрывоопасной среде, а также содержащей едкие

пары, газы или металлическую пыль.

1.4.Трансформаторы предназначены для подключения только к

промышленным сетям.

2.ОБЩИЙ ВИД И УСТРОЙСТВО

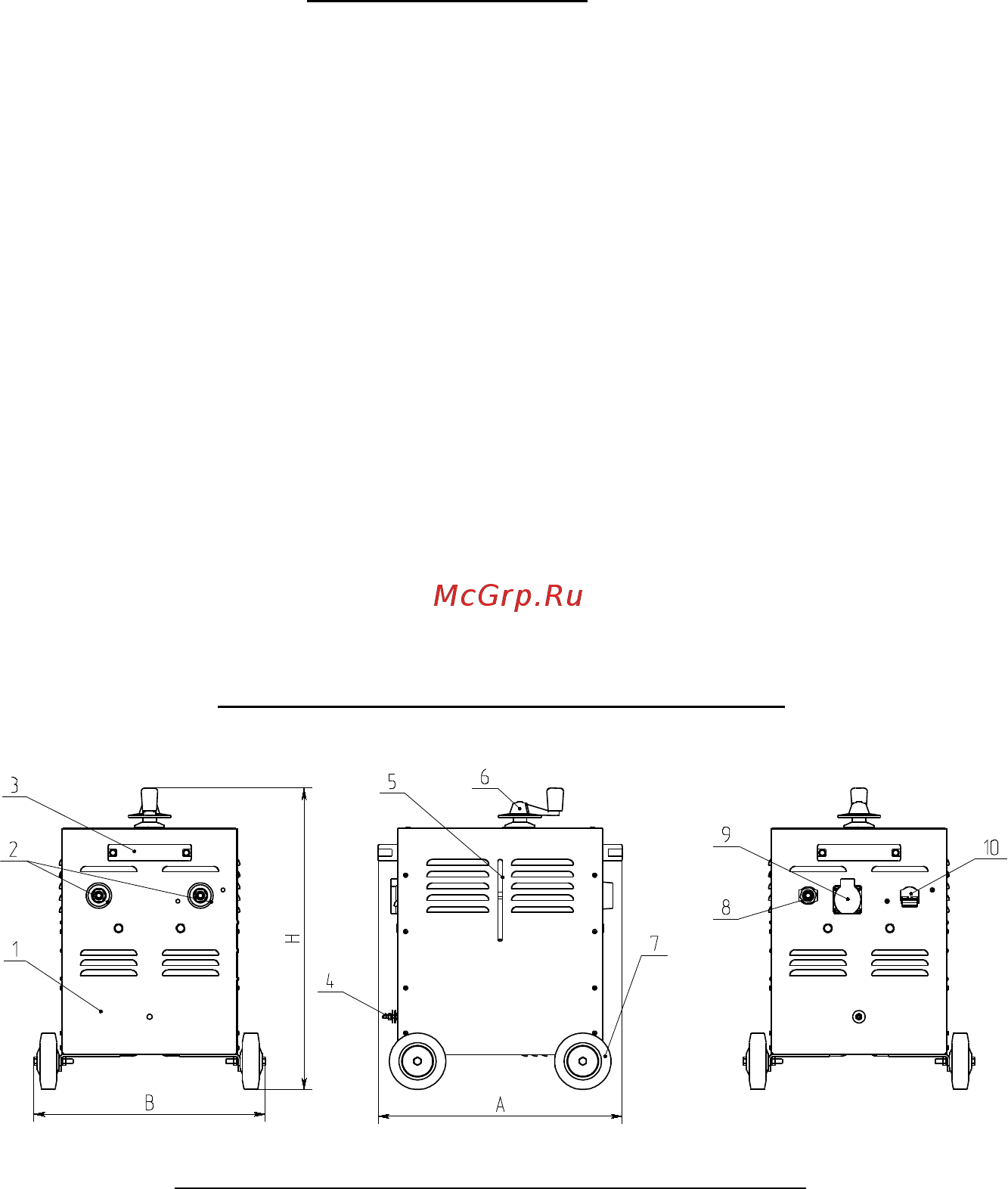

Рис.1. Общий вид и устройство трансформатора.

1.Корпус

2.Магистральные разъемы

3.Ручки транспортировочные

4.Болт заземления

5.Указатель сварочного тока

6.Регулятор сварочного тока

7.Колеса транспортировочные*

8.Сальниковый ввод

9.Розетка PSE 220В для

подключения электроинструмента**

10.Сетевой переключатель «220-0-

380» или автоматический

выключатель***
