Гидропривод ножа работает от давления гидравлического масла, создаваемого

масляным насосом. В гидросистеме используется гидравлическое масло 46 класса

вязкости по ISO (рекомендуется HLP-46). Объем масляного бака 38 литров. Масло

следует заливать на 1-2 см ниже верхней крышки масляного бака.

3.1 Гидросистема

Электродвигатель подачи Электродвигатель насоса Масляный бак Гидропривод ножа

Редуктор-распределитель

Шкив выпрямляющей рамы

Клапаны-

распределители

Вентиль

редуктора-распределителя

Выпрямляющая рама

Обкатные ролики

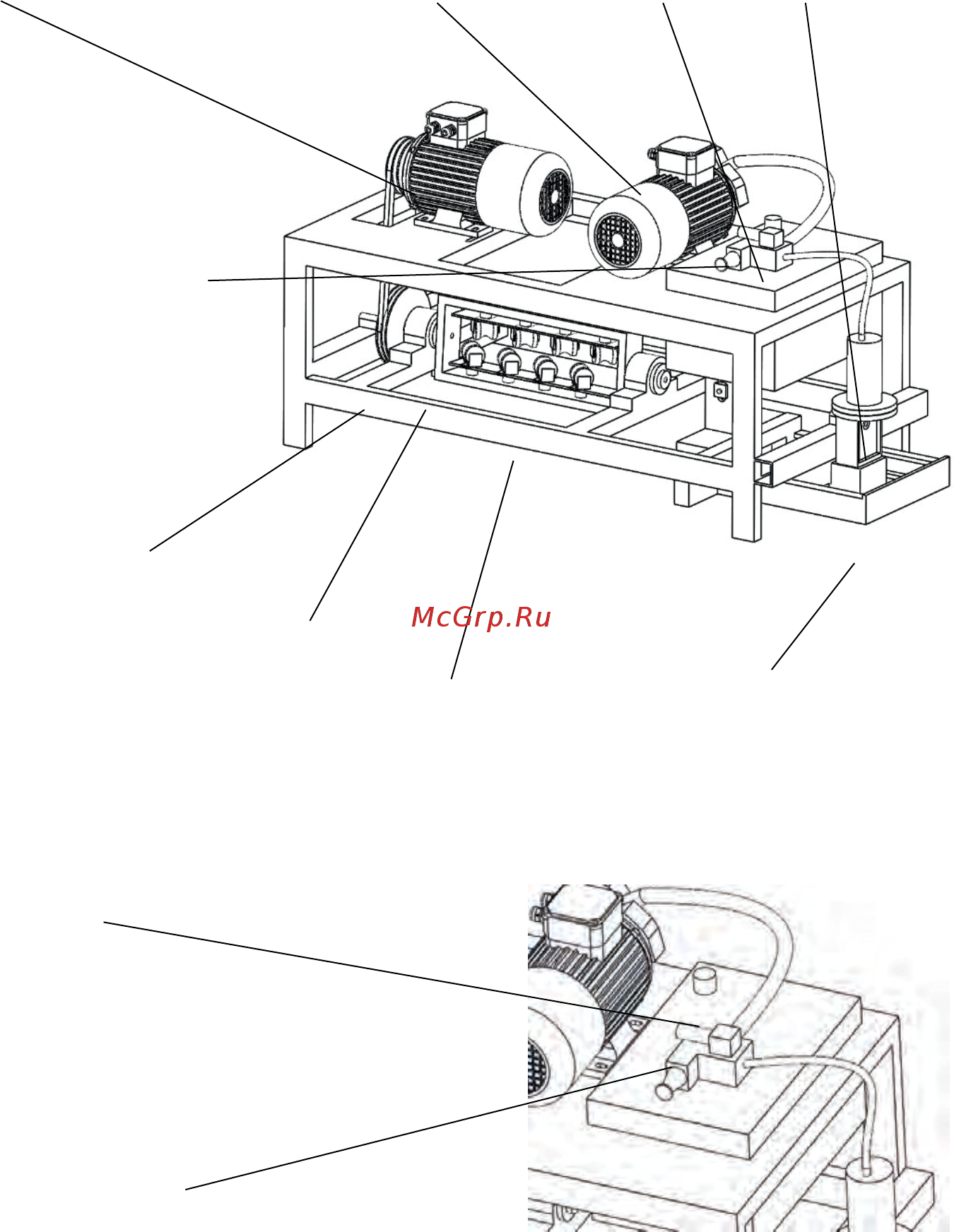

Рис. 1 Устройство ПРО-14 Компакт

Рис. 2 Устройство гидросистемы

Подвижная рама ножа
