Тэн и к плюс ПЭ-6/150 (051-9048) Инструкция по эксплуатации онлайн
Завод сварочного оборудования
«ТЭН и К»
456313 г. Миасс, Челябинская область Объездная дорога 6/6
т/ф: (3513) 54-34-70,54-31-30 www: tenik-miass.ru
ТЕРМОПЕНАЛ ПЭ6-150
1.ОБЩИЕ УКАЗАНИЯ
Термопенал ПЭ-6 предназначен для подогрева (с автоматическим поддержанием
заданной номинальной температуры) или хранения просушенных и (или)
прокаленных горячих сварочных электродов на рабочем месте сварщика
Термопенал может использоваться в любой отрасли народного хозяйства.
Предприятие оставляет за собой право изменения в эл. схеме
пенала.
2.ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Технические характеристики термо-пенала приведены в таблице
Масса загружаемых электродов, кг
6
Напряжение питающей сети (пост. или перем. тока), В
220
Максимальная потребляемая мощность, Вт
200
Номинальная температура в рабочем
пространстве, С
150
Время изменения температуры электродов,
загруженных в отключенный от сети пенал, (при
температуре окружающей среды 18 С):
от 150 С до 80 С, час., не менее
от 80 С до 18 С, час., не менее
2,5
4,0
Габаритные размеры (ширина, высота, длина с
ручкой), мм
ф135х500
Масса, кг
4,5
Термопенал изготавливается согласно ТУ3443-004-1483745-2004
Электрическая принципиальная схема приведена на обороте листа
2.КОМПЛЕКТНОСТЬ
- Термопенал ПЭ6-150 1 шт.;
- паспорт 1 шт.
Подпись и штамп ОТК __________________________ __________

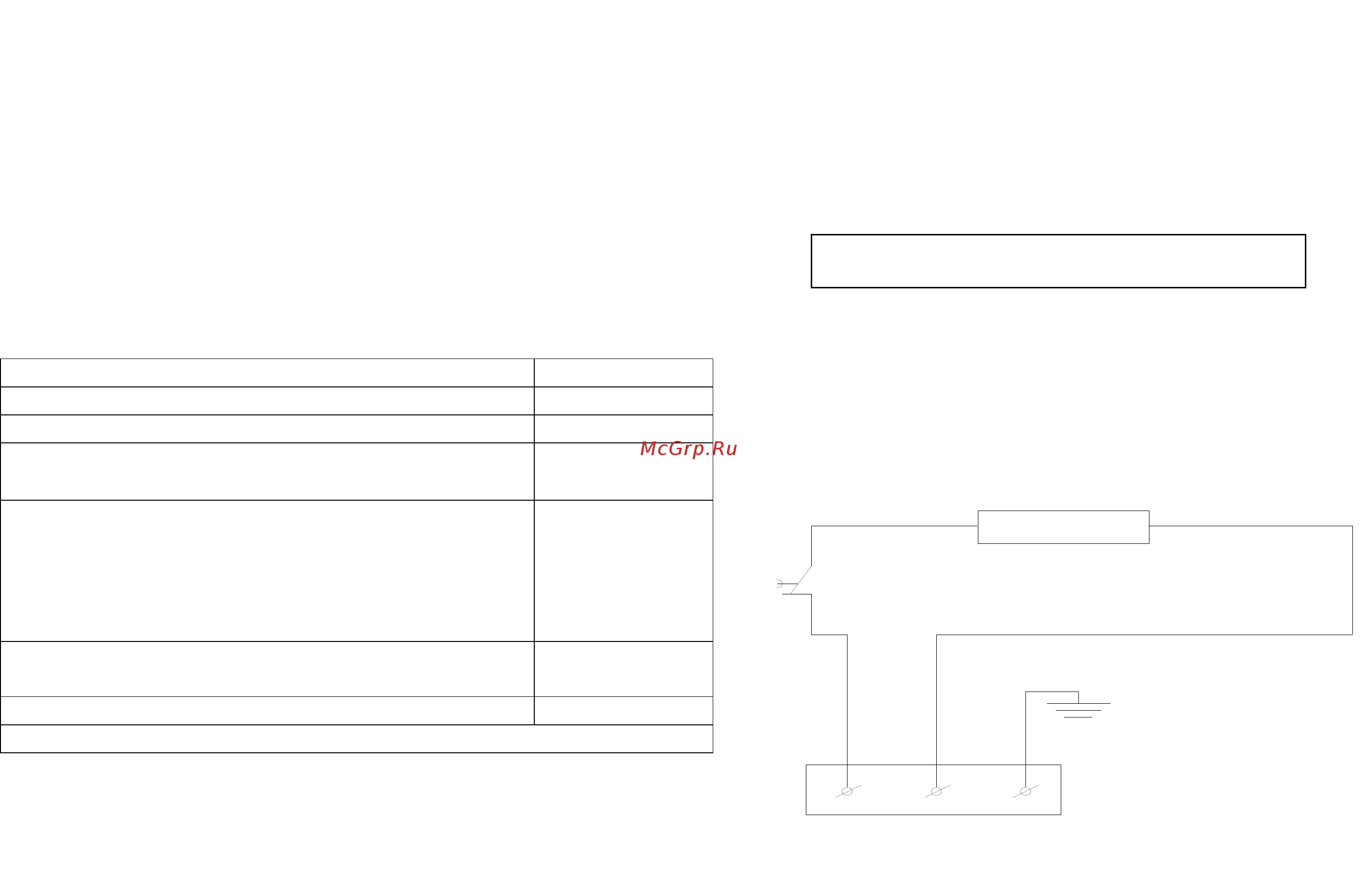

Схема электрическая принципиальная
Трубчатый электронагреватель
ТЭН 60А10/0.2 S 220 R20
Терморегулятор КSD 302 T=150°C
220В
