Max-pro 85288 [4/16] Комплект поставки



Электрическая настольная переносная сверлильная машина модель MPBDP16 (далее-машина),

предназначена для сверления отверстий в заготовках из различных материалов, с применением

соответствующих сменных инструментов (сверел).



1 Вертикальный шпиндель с возможностью осевого перемещения (подачи).

2 Регулируемый ограничитель перемещения шпинделя (глубиномер).

3 Ключевой патрон для установки сменных инструментов.

4 Ременный привод с 9 ступенями частоты вращения шпинделя.

5 Рабочий стол с возможностью вертикального перемещения и регулируемого наклона.

6 Асинхронный электродвигатель.

7 Пылезащищенный выключатель с автоматическим отключением в случае пропажи электропита-

ния.

8 Подъемный защитный кожух с прозрачным экраном.

9 

.



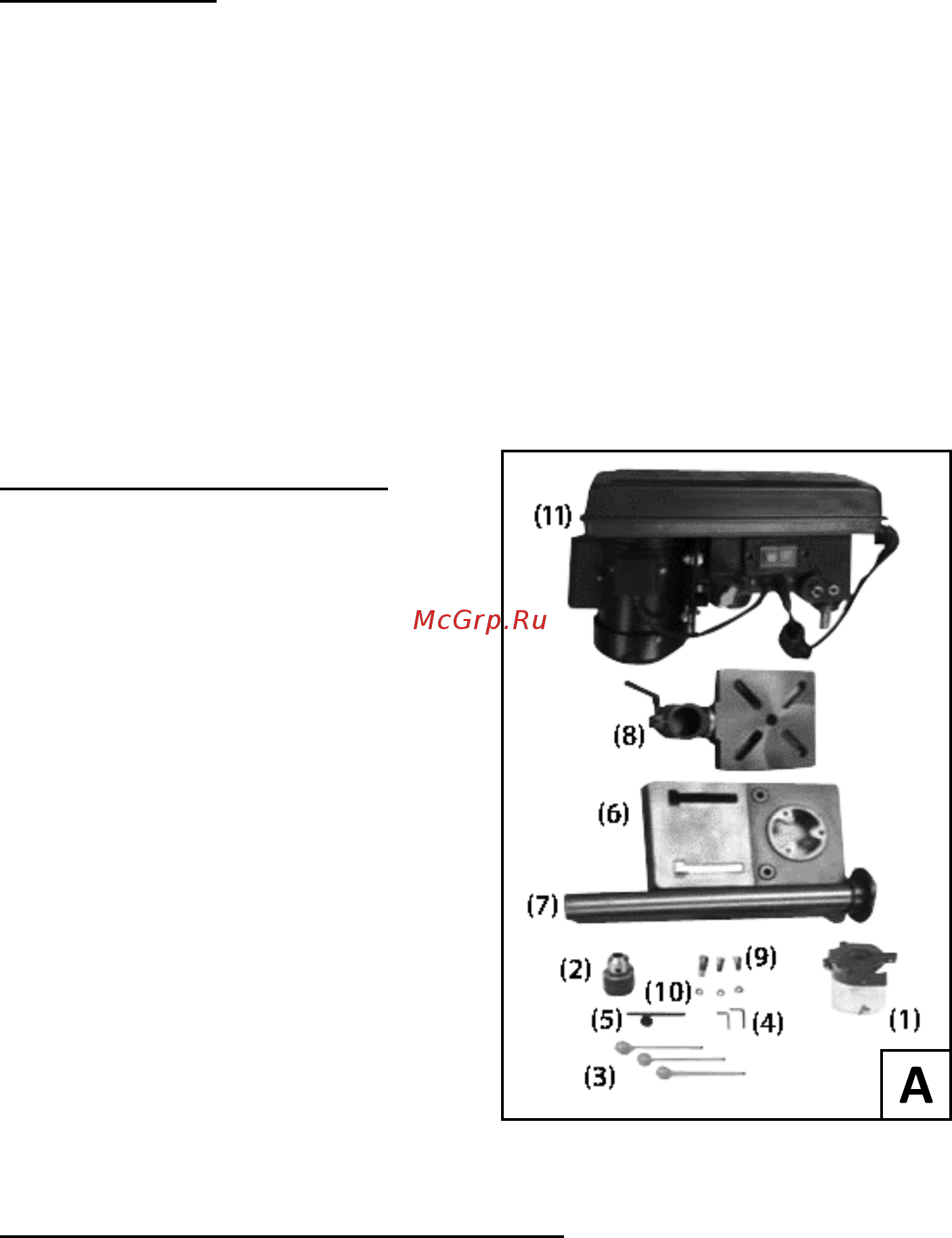

1. Защитный экран с крепежными винтами.

2. Патрон.

3. Рукоятка подачи (3 шт.)

4. Ключ HEX 3 мм и ключ HEX 4 мм.**

5. Ключ патрона.**

6. Станина.

7. Колонна.

8. Стол.

9. Болт М8, 3 шт.

10. Набор шайб, 6 шт.

11. Привод в сборе.

12. Инструкция по эксплуатации

13. Коробка упаковочная**.

*Производитель имеет право на конструк-

тивные изменения с целью улучшения

качества и дизайна, а также на изменение

комплектации изделия.

**Принадлежности являются расходным

материалом и на них гарантийные обяза-

тельства не распространяются.



Конструктивно машина состоит из станины, привода, стола и колонны.

1 Станина является опорой для колонны, на которую установлены стол и привод в сборе.

2 Привод в сборе состоит из асинхронного электродвигателя с выключателем, ременного приво-

да и механизма перемещения (подачи) шпинделя.
