PROMA-group Чешская республика Мельчаны № 38, п/и 518 01 г. Добрушка.

3. Осмотрите установочные пальцы, убедитесь в отсутствии забоин на со-

прягаемых поверхностях. Тщательно очистите все части патрона и посадочное

место на шпинделе при помощи керосина или другого обезжиривающего рас-

твора.

4. Покройте шпиндель, кулачковые затворы и корпус патрона тонким сло-

ем масла.

5.Установите патрон на посадочное ме-

сто на шпинделе. Зафиксируйте патрон, по-

вернув кулачковые затворы на ¼ оборота по

часовой стрелке. Кулачковые затворы счи-

таются плотно закрученными, если риска А

находится между двумя указательными рис-

ками В (рис.12).

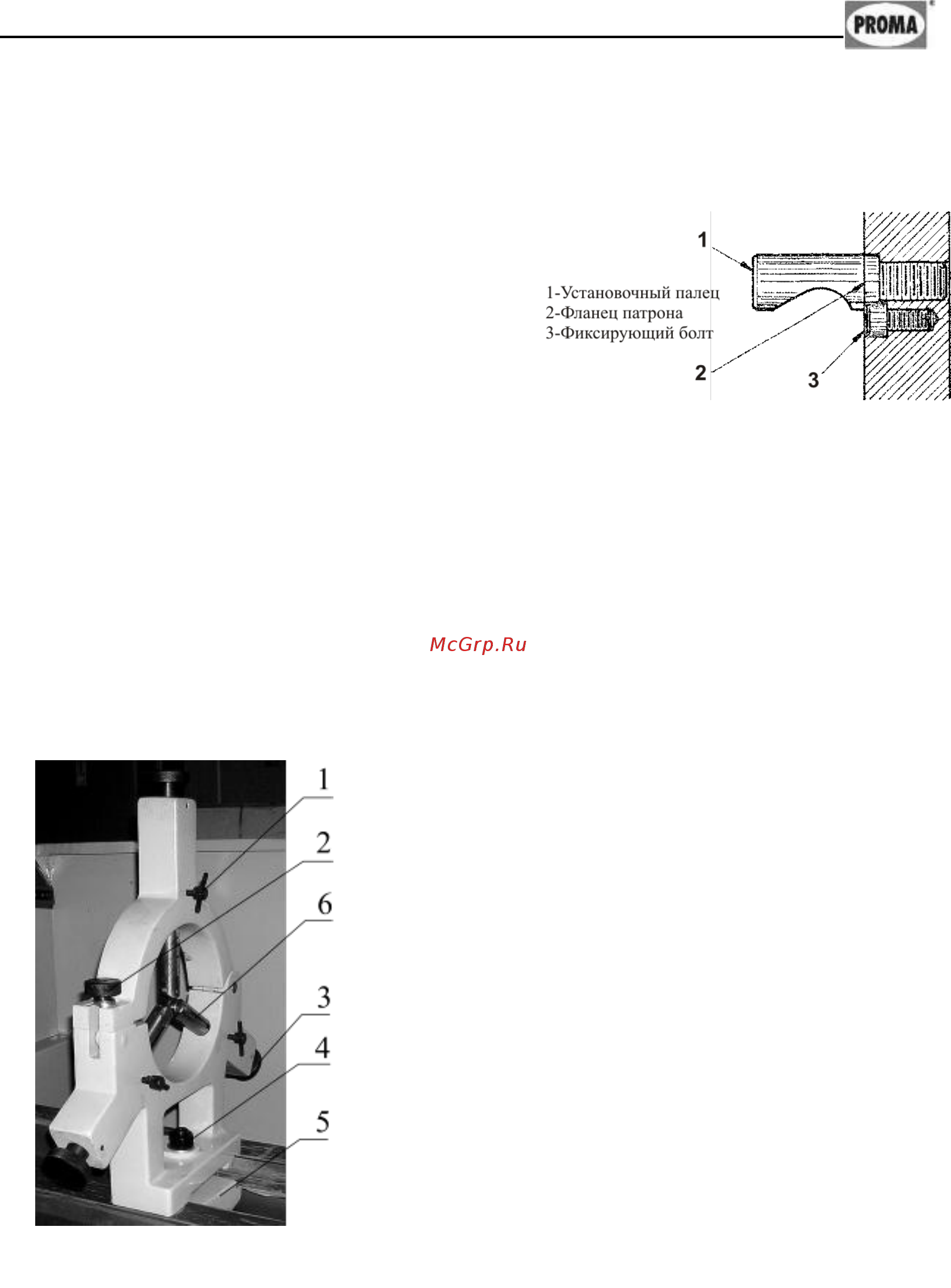

Если указанная метка не находится между указательными рисками, не-

обходимо снять патрон и подогнать установочные пальцы – либо выкрутив

на1-2 оборота (если затворы не зажимают), либо вкрутив до конца (если за-

творы находятся за пределами специальных меток) (рис.13).

Установка люнетов.

Люнет служит дополнительной опорой вращающимся при обработке де-

талям. Люнет предотвращает прогиб деталей от усилий резания и собственно-

го веса, повышает их виброустойчивость; применяется при обработке длинных

нежѐстких валов, деталей, имеющих длинные

выступающие части, и т.п.

Неподвижный люнет устанавливается на

станине слева от каретки и закрепляется с по-

мощью прижимной планки 5, болта и гайки 4.

Для установки детали в люнет выкрутите стопо-

ра 1 направляющих пальцев 6, на 1-2 оборота, и

выкрутите направляющие пальцы до упора, ос-

лабьте гайку 2, откиньте фиксатор и поднимите

верхнюю часть люнета, установите деталь в за-

жимной патрон, поставьте верхнюю часть люне-

та на место и зафиксируйте ее. Подведите на-

правляющие пальцы к детали, зажмите стопора

1 (см. рис.14).

Подвижный люнет устанавливается на каретке

суппорта. У подвижного люнета два направ-

ляющих пальца, место третьего пальца занимает сам резец. Подвижный люнет

предотвращает прогиб изделия, возникающий под давлением резца.

Направляющие пальцы устанавливаются таким же образом, как и на не-

подвижном люнете.

Рисунок 13.

Рисунок 14.
