Выбор скоростей шпинделя (см. рис.15).

Установка числа оборотов шпин-

деля осуществляется двумя рукоятка-

ми 1 и 3 по таблице 2 помещенной на

шпиндельной бабке.

При помощи рукояток 1 и 3 мож-

но установить шесть ступеней выход-

ных оборотов шпинделя. Для того что-

бы изменить скорость вращения

шпинделя, прежде всего, остановите

двигатель. Установите переключатель

выбора скорости вращения электро-

двигателя (1 рис.6) в необходимое по-

ложение. Положение 1 – по таблице H, положение 2 – по таблице L. Установи-

те рукоятки переключения в требуемое положение, при затруднении включе-

ния нажмите кнопку кратковременного включения электродвигателя. Про-

изойдет проворот шестерен, и они войдут в зацепление.

Таблица выбора скорости вращения шпинделя:

Установка величины подачи и шага резьбы.

Установка величин подачи осуществ-

ляется рукоятками 1 и 2 (рис. 16) в соот-

ветствии со значениями, указанными в

правой части таблицы. Таблица располо-

жена слева на передней части шпиндель-

ной бабки (рис.17). Рукоятка 3 включена в

положении ^^^^. Пример: Для установки

подачи равной 0,040 мм/об. установите на

гитару подач шестерни с количеством

зубьев z=30, z=27, z=30, z= 41. Рукоятку 1

нужно поставить в положение 1, рукоятку

2 в положение I, рукоятка 3 в положении

^^^^. В таблице даны значения величин

продольных подач. Величина поперечной

подачи составляет 0,4 от продольной.

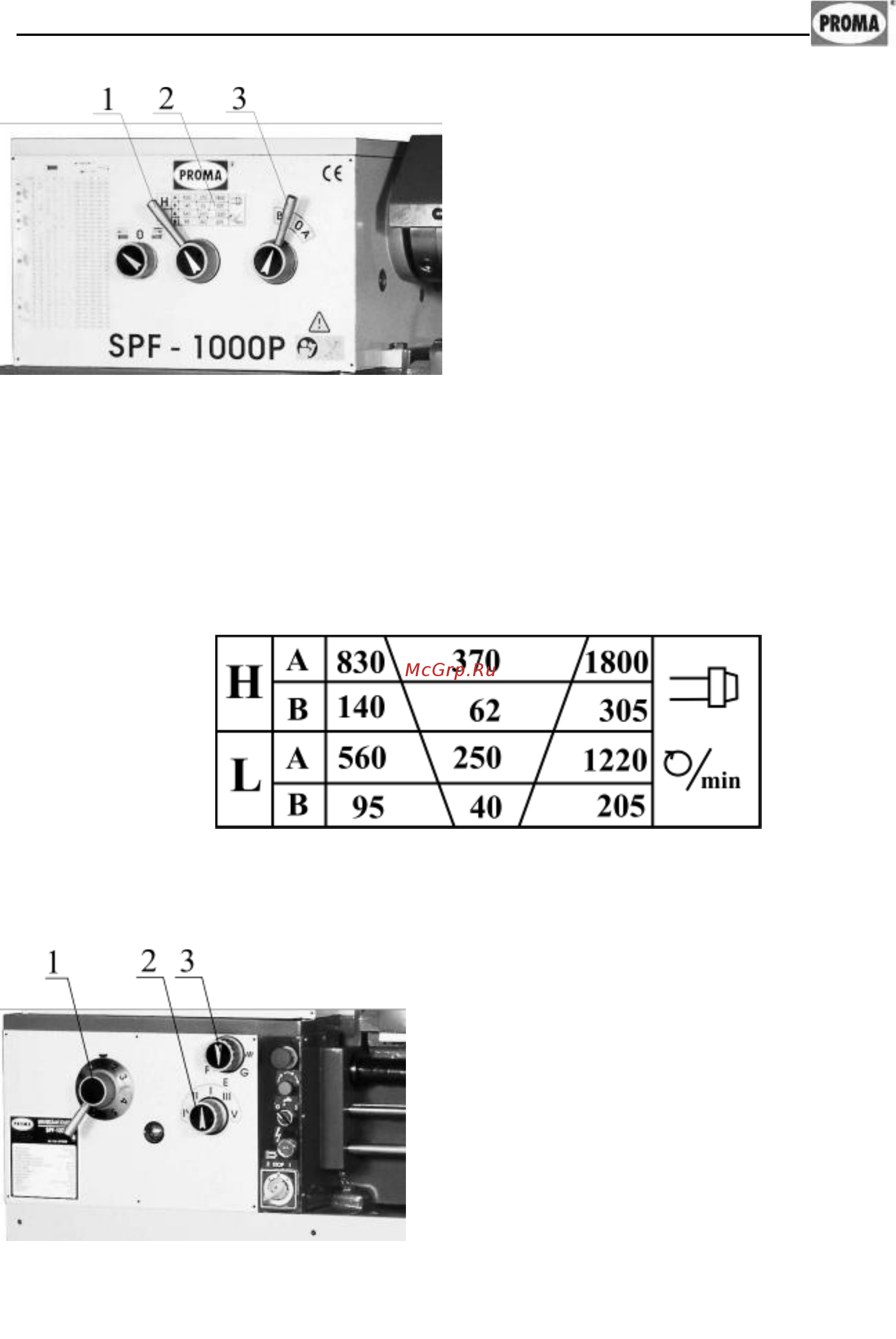

Рисунок 15.

Рисунок 16.
