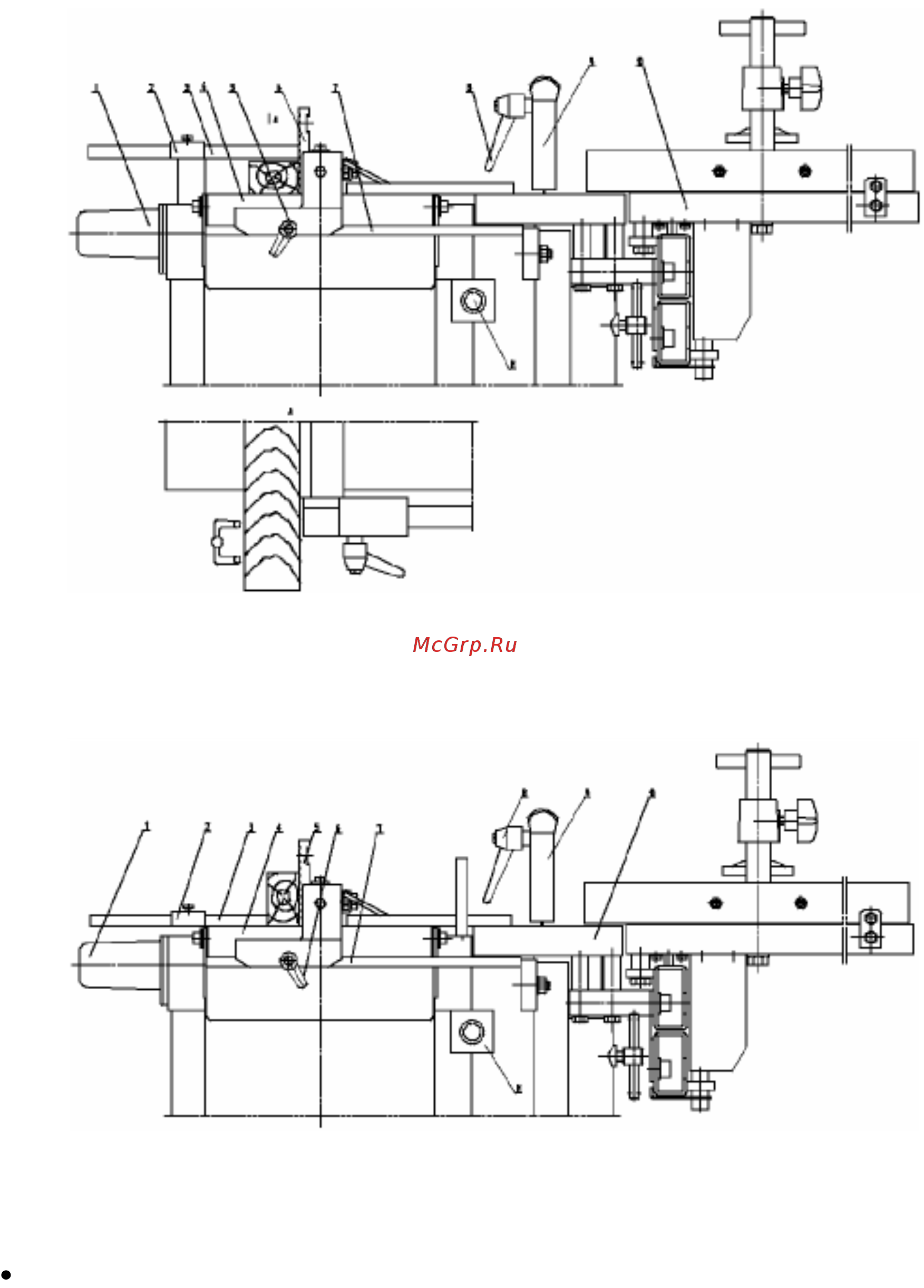

Рис 9 Схема для фугования для широкой заготовки 1 кожух шпинделя 2 опора портального оградительного устройства 3 портальное оградительное устройство 4 передний стол 5 основа под линейку 6 запорный рычаг 7 направляющая для пиления и строгания 8 запорный рычаг 9 защитный кожух пилы 10 распиловочный стол 11 аварийный выключатель Рис 10 Схема для фугования для тонкой и толстой заготовки 1 кожух шпинделя 2 опора портального заградительного устройства 3 портальное оградительное устройство 4 передний стол 5 направляющая для пиления и строгания 6 запорный рычаг 7 основа под линейку 8 запорный рычаг 9 защитный кожух пилы 10 распиловочный стол 11 аварийный выключатель Для выполнения работ по строганию широкой стороны высотой более 60 мм отрегулируйте оградительные устройства относительно заготовки и положите его на стол станка Рис 10 11
