4. Подготовка к работе, порядок и принцип раб
оты:
Включение краскораспылителя в работу производится нажатием на курок. При этом стержень открывает
воздушный клапан, и воздух по каналам корпуса поступает в головку.
Головка краскораспылителя позволяет получить факелы разных форм и размеров, что дает
возможность выбрать наиболее рациональный из них для данной консистенции материала и объема работ.
При нажатии на курок отходит игла, открывая отверстие сопла для прохода краски. Регулировка
расхода краски производится регулятором иглы. При выходе из головки сжатый воздух увлекает за собой и
раздробляет краску на маленькие частицы. В нерабочем состоянии игла прижата к коническому отверстию
сопла.
Для достижения наилучшего результата следует выполнять следующие требования:
• Для достижения наилучшего результата следует выполнять следующие требования:
• Краскораспылитель перед поставкой обрабатывают антикоррозионным раствором, поэтому перед
вводом в эксплуатацию его необходимо промыть растворителем;
• Проверить прочность затяжки всех резьбовых соединений (см. рис 4, поз. 1 и 2);
• По возможности использовать магистраль подачи воздуха диаметром не менее 8 мм
• Убедитесь в том, что подаваемый воздух очищен от водомасляного конденсата, воды , масла и др.
загрязнений при помощи фильтров и сепараторов влага маслоотделителей.
• Фильтруйте краску перед использованием .
• Вязкость краски - следуйте рекомендациям производителя краски
• Следите по манометру , чтобы входное давление находилось в пределах 2-4 атм.
• Расстояние от пистолета до окрашиваемой
поверхности 110-250 мм
• Струя краски должна быть постоянно
перпендикулярна окрашиваемой
поверхности, краска должна наноситься
горизонтальными движениями. Любое
нарушение этих условий ведет
неравномерному окрашиванию (см. рис. 2)
• Форма факела должна соответствовать
поз. С (см. рис.3).

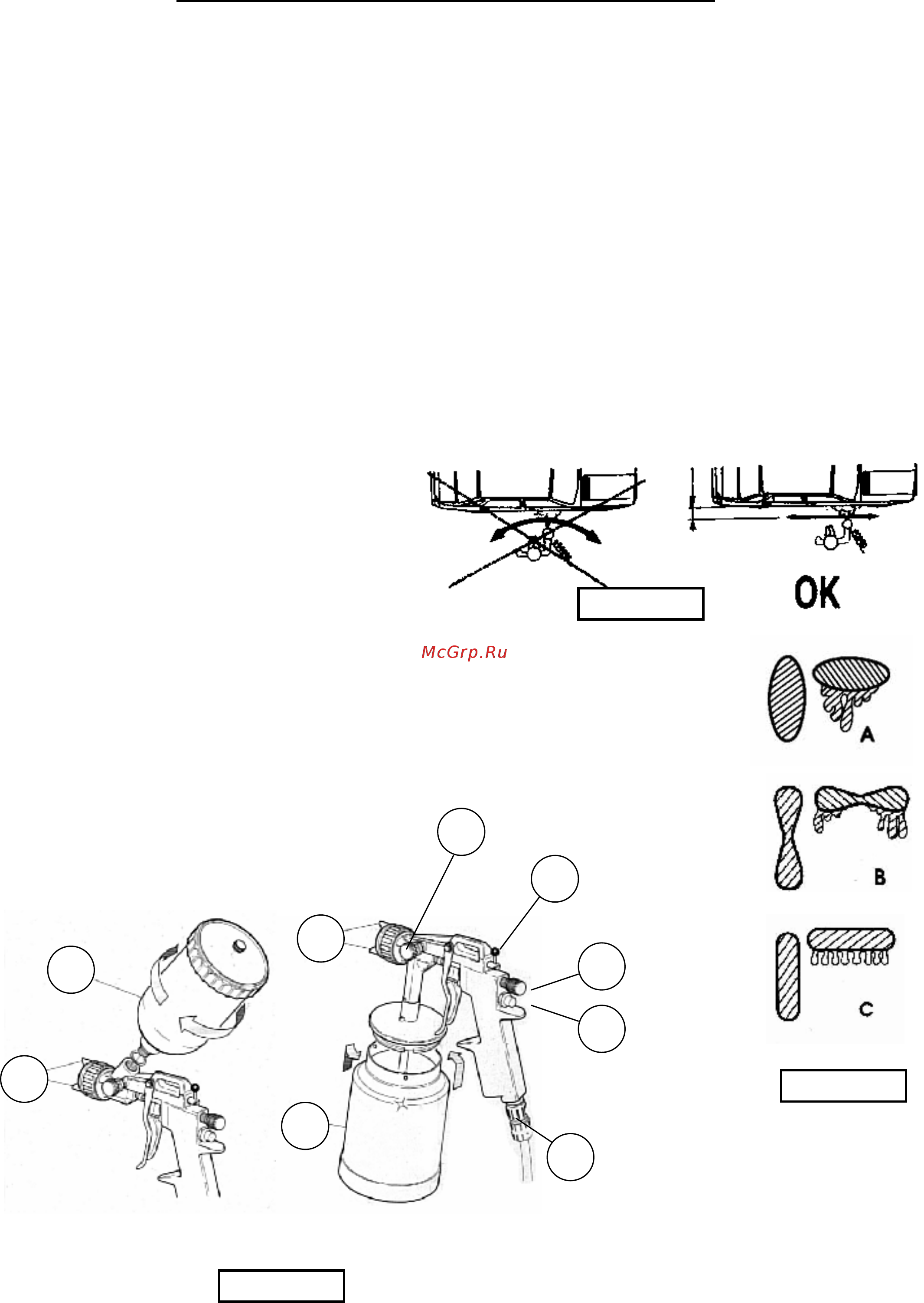

А - низкое давление, густая краска, излишек продукта.
В - высокое давление, низкая вязкость краски, недостаточное количество продукта
С – нормально
Для достижения формы «С» пятна отрегулировать подачу продукта винтом хода иглы
(см. рис 4, поз.5), давление воздуха на входе редуктором компрессора или
регулятором давления(см. рис.4, поз4) и поток воздуха в боковых выступах (рис.4, поз.
2) крышки, а также винтом-регулятором, регулирующим форму факела (см. рис.4, поз.3).
1. Бачок. 2. Крышка распыляющей головки.
3. Регулятор факела. 4. Регулятор давления.
5. Регулятор хода иглы. 6. Заглушка.
7. Переходник 113 или 47А.
Рисунок 2
Рисунок 3
Рисунок 4
4
3
5
6
7
1
2
1
2
