AEG DEM 80 Basis (230923) [14/16] Монтаж для технического специалиста

Монтаж – для технического специалиста

15.3    

15.3.1   

3 4 5 6

7 8 9

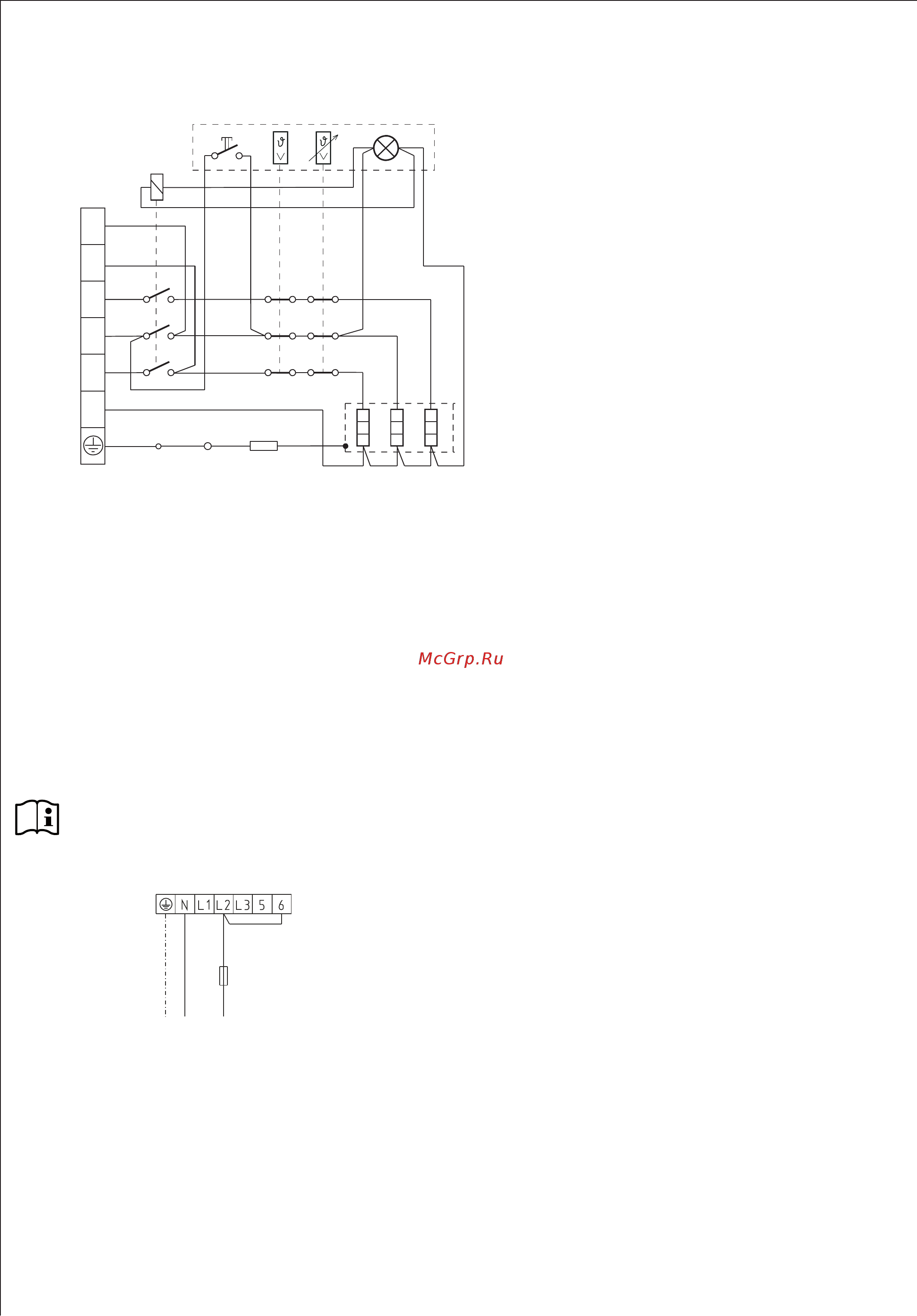

85_02_07_0002

1 Клеммная планка

2 Реле

3 Кнопка ускоренного нагрева

4 Кнопка сброса предохранительного ограничителя температуры

5 Регулятор

6 Сигнальная лампа

7 Нагревательный элемент

8 Нагревательный элемент

9 Нагревательный элемент

10 Фланец с ТЭНом

E Анод

F Бак

R Сопротивление 560 Ом

15.3.2     



   L1  L3    .

2 кВт, однофазная сеть перем. тока, ~230 В

85_02_07_0013
