11

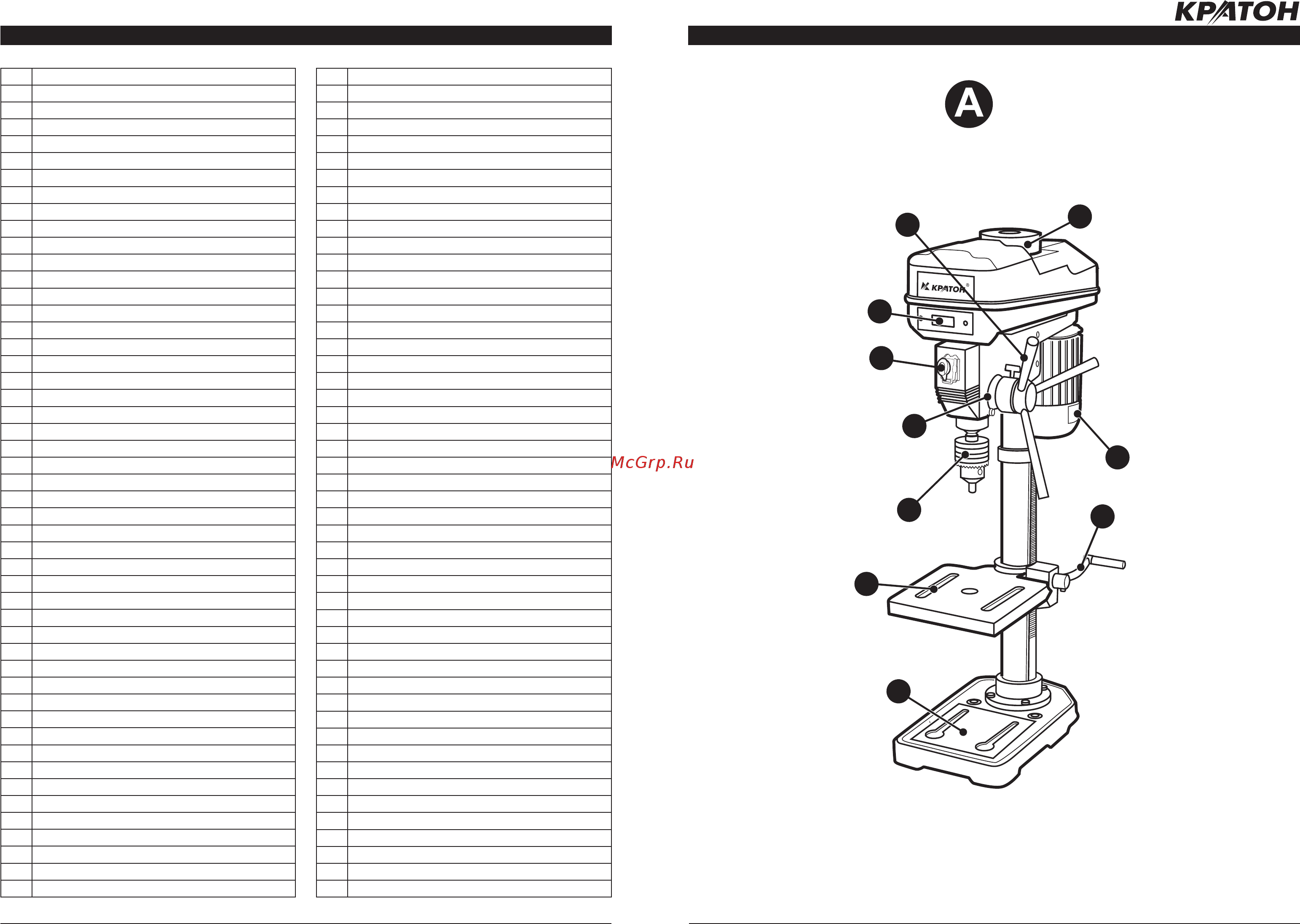

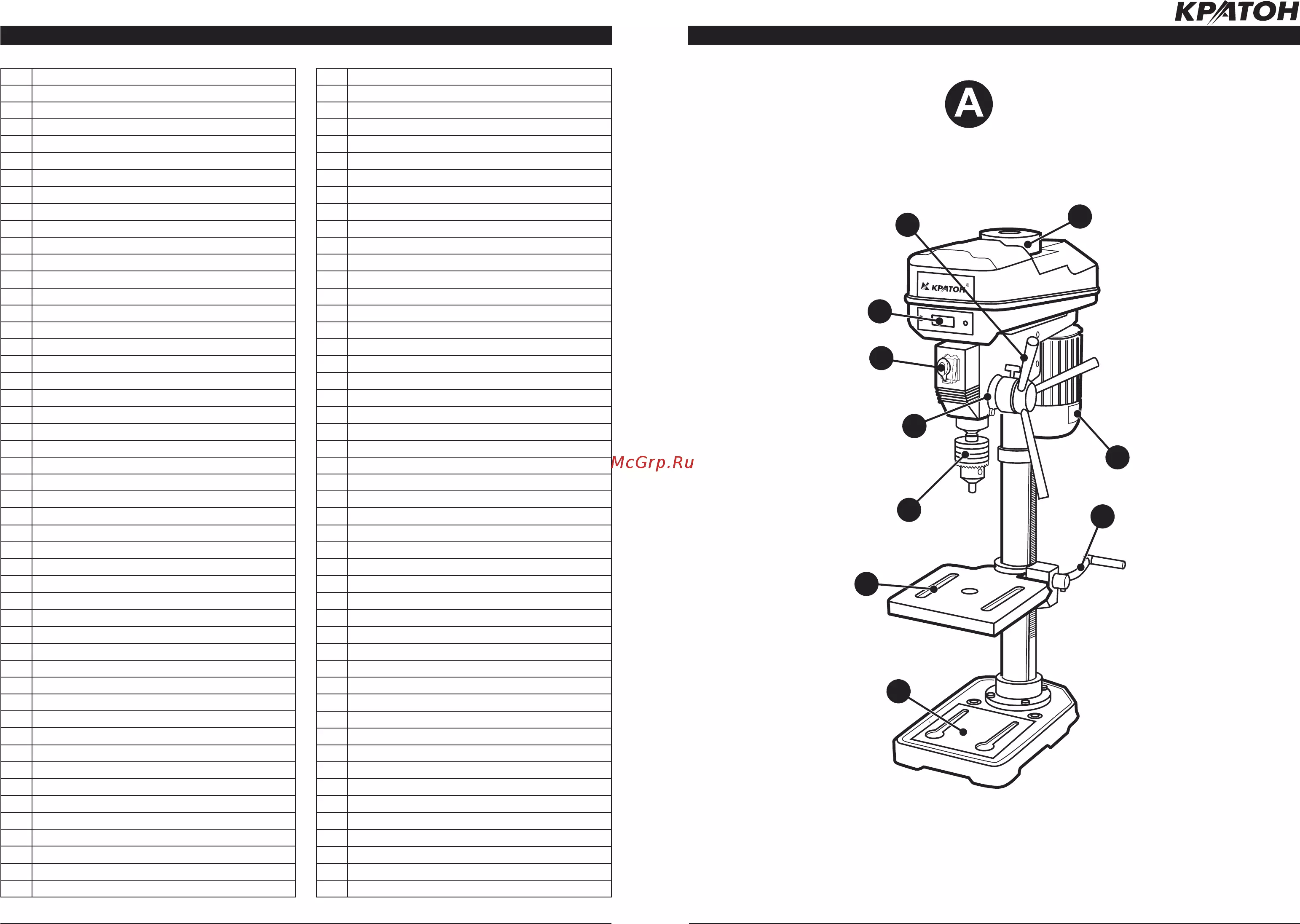

УСТРОЙСТВО СТАНКА (РИС. А )
Основание
Рабочий
стол
Сверлильный
патрон
Коробка
электровыключателей
Цифров
ой
дисплей
Рук
оятка
подачи
Регу
лятор
частот
ы вращения
шпинде
ля
Электродвигатель
Ручка-регу
лятор
высот
ы рабочего
стола
Регулятор
гл
убины сверления
5
9
10
1
2
3
4
7
8
6

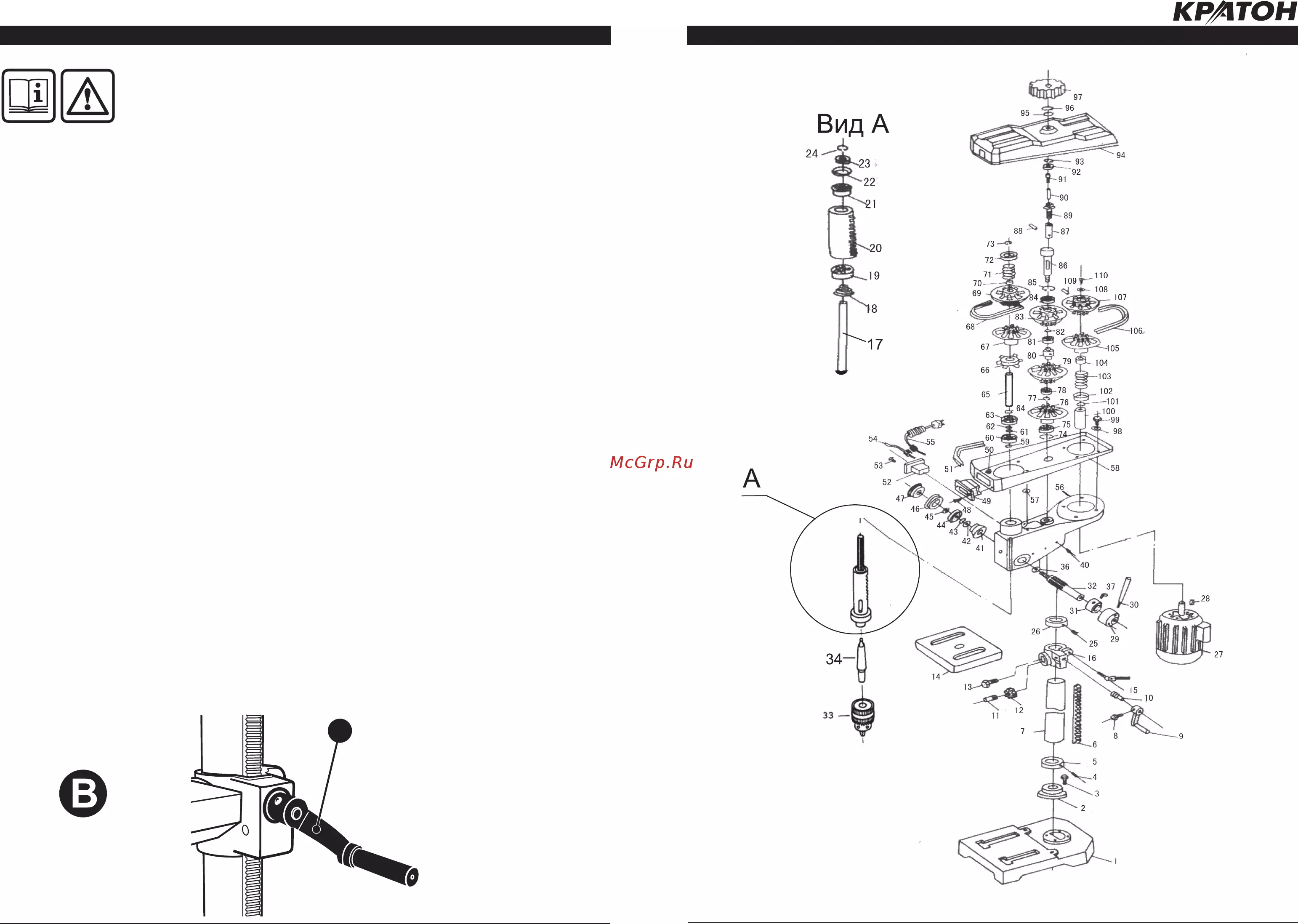

СХЕМА СБОРКИ
22
www.kraton.ru
1 Основание
2 Фланец
3 Болт
4 Винт установочный
5 Кольцо
6 Рейка зубчатая
7 Фланец
8 Винт
9 Ручка
10 Вал червячный
11 Штифт
12 Колесо червячное
13 Болт
14 Рабочий стол
15 Ручка фиксирующая
16 Муфта опорная
17 Шпиндель
18 Кольцо
19 Подшипник
20 Гильза
21 Подшипник
22 Прокладка
23 Прокладка
24 Стопорное кольцо
25 Винт установочный
26 Кольцо
27 Электродвигатель
28 Шпонка
29 Фланец
30 Ручка
31 Ключ сверлильного патрона
32 Вал зубчатый
33 Сверлильный патрон
34 Хвостовик
35 —
36 Шайба
37 Винт
38 —
39 —
40 Винт установочный
41 Патрон пружинный
42 Прокладка
43 Кольцо стопорное
44 Пружина
45 Прокладка
46 Шкала
47 Диск фиксирующий
48 Винт
49 Дисплей цифровой
50 Гайка
51 Уплотнитель резиновый
52 Выключатель в сборе
53 Винт
54 Кабель электропитания
55 Кабель двигателя
56 Корпус
57 Прокладка резиновая
58 Нижний кожух
59 Шайба пружинная
60 Подшипник
61 Шайба
62 Шайба
63 Подшипник
64 Шайба
65 Втулка шлицевая
66 Диск регулировки скорости
67 Половина шкива
68 Ремень клиновой
69 Половина шкива
70 Шайба
71 Пружина
72 Стакан пружины
73 Кольцо стопорное
74 Кольцо стопорное
75 Подшипник
76 Половина шкива
77 Кольцо стопорное
78 Подшипник
79 Половина шкива
80 Ось
81 Подшипник
82 Кольцо стопорное
83 Половина шкива
84 Подшипник
85 Кольцо стопорное
86 Вал
87 Гайка
88 Штифт
89 Ось
90 Штифт
91 Болт
92 Прокладка
93 Кольцо стопорное
94 Крышка верхняя
95 Кольцо резиновое
96 Стопорное кольцо
97 Рукоятка
98 Шайба
