5. Машину следует хранить в хорошо проветриваемом, сухом и

безопасном месте.

Сохраните набор инструментов и инструкцию по эксплуатации.

5. Отладка почвенной фрезы

1. Отладка сетки конической зубчатой передачи

При обнаружении ненормальной передачи поступательного движения

сеткой конической зубчатой передачи или ненормального звука остановите

машину и выполните следующие операции:

1. Регулировка зазора сетки конической зубчатой передачи в картере

трансмиссии (см. рисунок 10).

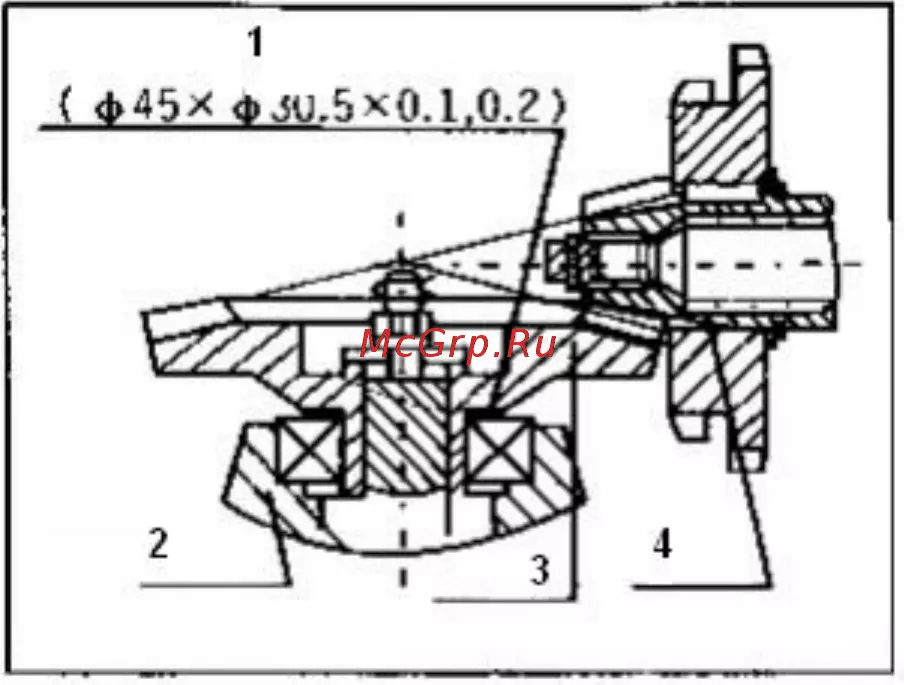

Рисунок 10. Структурная схема конической зубчатой передачи в корпусе

трансмиссии

1. Регулировочная прокладка 3. Шестерня II

2. Выходная шестерня 4. Шестерня I

1) Если боковой зазор сетки передачи Δ<0,05, необходимо подложить

немного вулканизированной бумаги для увеличения зазора между

коробкой передач и выходной коробкой.

2) Если боковой зазор сетки передачи Δ>0,3, следует уменьшить зазор

между подшипником и валом передачи II до 0,05-0,10.

2. Регулировка зазора сетки конической зубчатой передачи в кодовой

части (см. рисунок 11)
