5Глава 2 | Конструкция Водонагреватель косвенного нагрева с двумя
змеевиками MEGA SOLAR
W-E xx.82 R
W-E xx.82 N R

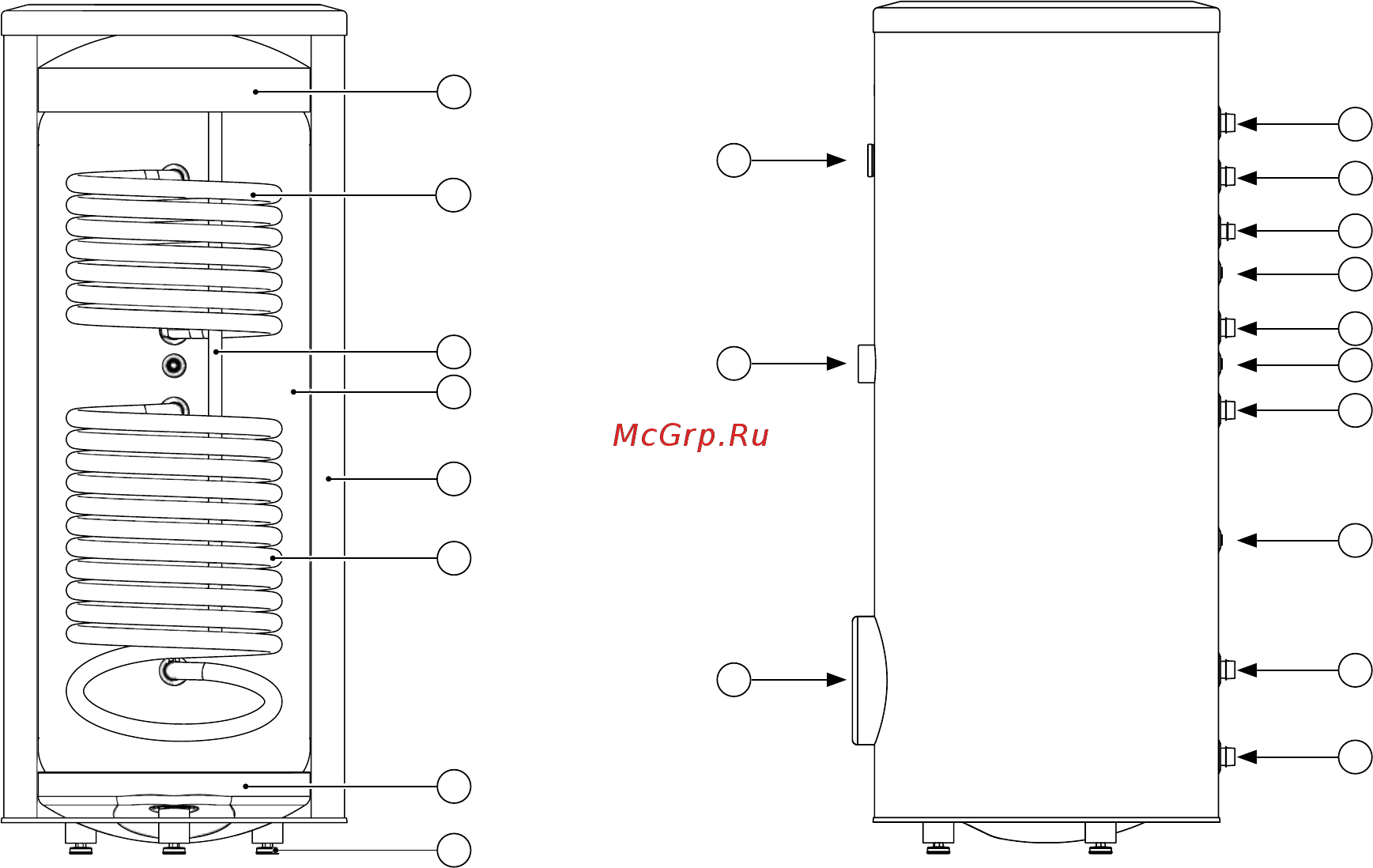

Рис. 4 Водонагреватель WE 500.82 R в разрезе.
Рис. 5 Вид сбоку водонагревателя WE 500.82 R.
1
10
11
12
13
15
18
19
14
15
15
16
17
2
9
1 Верхняя изоляция водонагревателя.
2 Верхний змеевик.
3 Защитный магниевый анод.
4 Эмалированный резервуар.
5 Боковая изоляция резервуара.
6 Нижний змеевик.
7 Нижняя изоляция резервуара.
8 Регулируемая ножка.
9 Циферблатный термометр.
10 Патрубок для монтажа электрического
нагревательного модуля.
11 Смотровое отверстие.
12 Патрубок забора ГВС.
13 Патрубок подачи теплоносителя в верхний
змеевик
14 Патрубок циркуляции ГВС.
15 Гильза для датчика температуры.
16 Патрубок возврата теплоносителя из верхнего
змеевика
17 Патрубок подачи теплоносителя в нижний змеевик
18 Патрубок возврата теплоносителя из нижнего
змеевика
19 Патрубок холодного водоснабжения.
3
4
5
6
7
8
