4
2 Конструкция
Вертикальные водонагреватели с двумя змееви
кам серии MEGA SOLAR являются напорными
устройствами, то есть давление в баке и змееви
ках эквивалентно давлению в соответствующих
им системах.
Водонагреватель изготовлен из высококачествен
ной стали и оснащен двумя спиральными змее
виками, которые могут работать одновременно с
двумя независимыми источниками тепла, напри
мер, с камином с водяной рубашкой и котлом.
Водонагреватель защищен от коррозии керамиче
ской эмалью и защитным магниевым анодом. Те
плоизоляция водонагревателя представляет со
бой специально подобранную изоляцию, которая
обеспечивает очень хорошие теплоизоляционные
характеристики устройств. Бакинакопители ос
нащены эстетичным пластиковым корпусом, тер
мометром, смотровым отверстием и патрубками
для установки модуля электрического нагрева, а
также подключения циркуляционного контура го
рячего водоснабжения.
Все изделия позволяют устанавливать
нагревательный модуль с электриче-
ским нагревателем с термостатом и
термовыключателем.
ПРИМЕЧАНИЕ
Водонагреватель косвенного нагрева с двумя
змеевиками MEGA SOLAR
W-E xx.82 R
W-E xx.82 N R
Глава 2 | Конструкция
1 Верхняя изоляция водонагревателя.
2 Верхний змеевик.
3 Защитный магниевый анод.
4 Эмалированный резервуар.
5 Боковая изоляция резервуара.
6 Нижний змеевик.
7 Нижняя изоляция резервуара.
8 Регулируемая ножка.
9 Циферблатный термометр.
10 Патрубок для монтажа электрического
нагревательного модуля.
11 Патрубок забора ГВС.
12 Патрубок подачи теплоносителя в верхний
змеевик
13 Патрубок циркуляции ГВС.
14 Гильза для датчика температуры.
15 Патрубок возврата теплоносителя из верхнего
змеевика
16 Патрубок подачи теплоносителя в нижний змеевик
17 Патрубок возврата теплоносителя из нижнего
змеевика
18 Патрубок холодного водоснабжения.
1
2
3
4
5
6
7
8
10
11
9
12
13
15
18
14
14
14
16
17

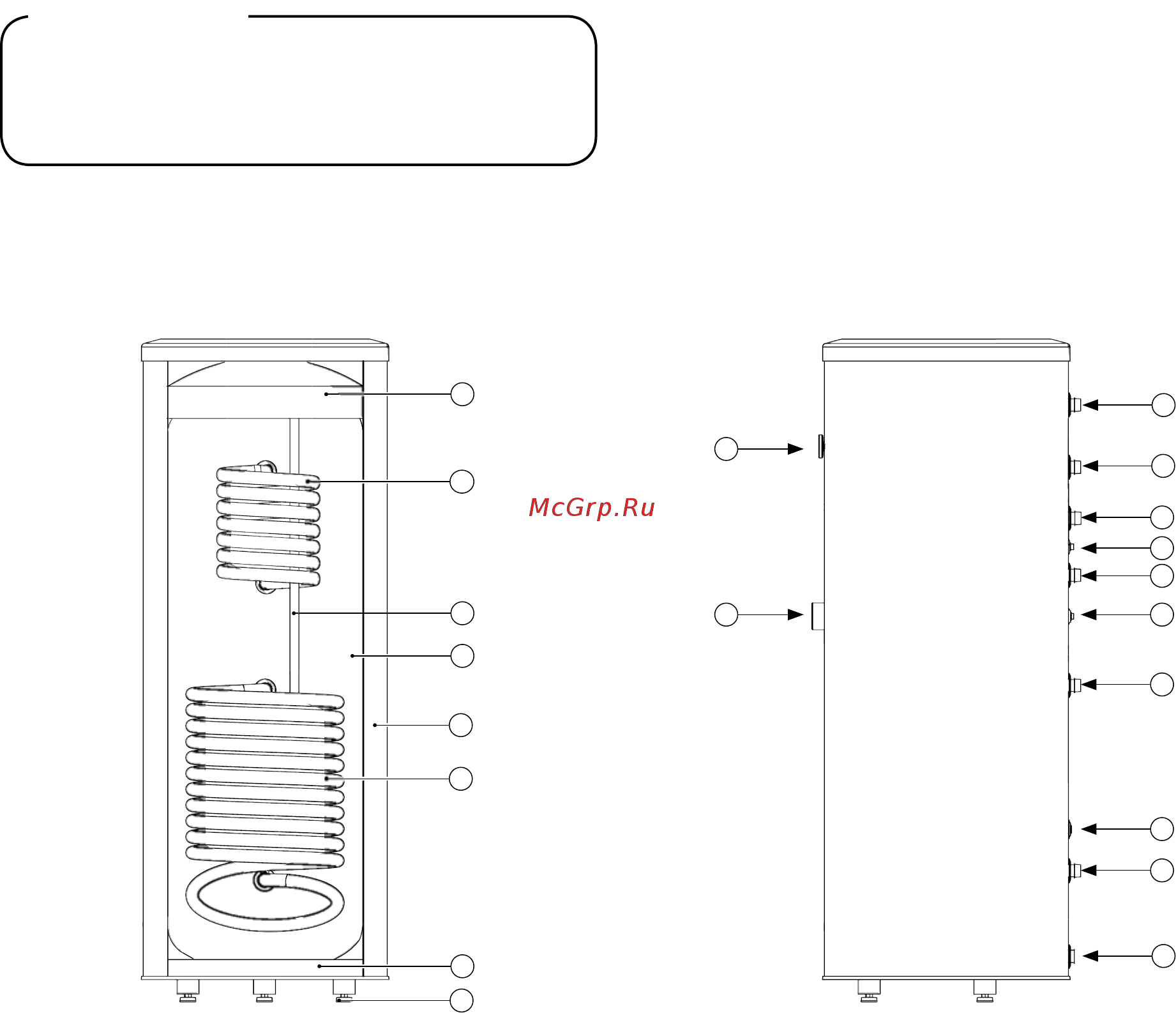

Рис. 2 Водонагреватель WE 220.82 R в разрезе. Рис. 3 Вид сбоку водонагревателя WE 220.82 R
