2 Конструкция

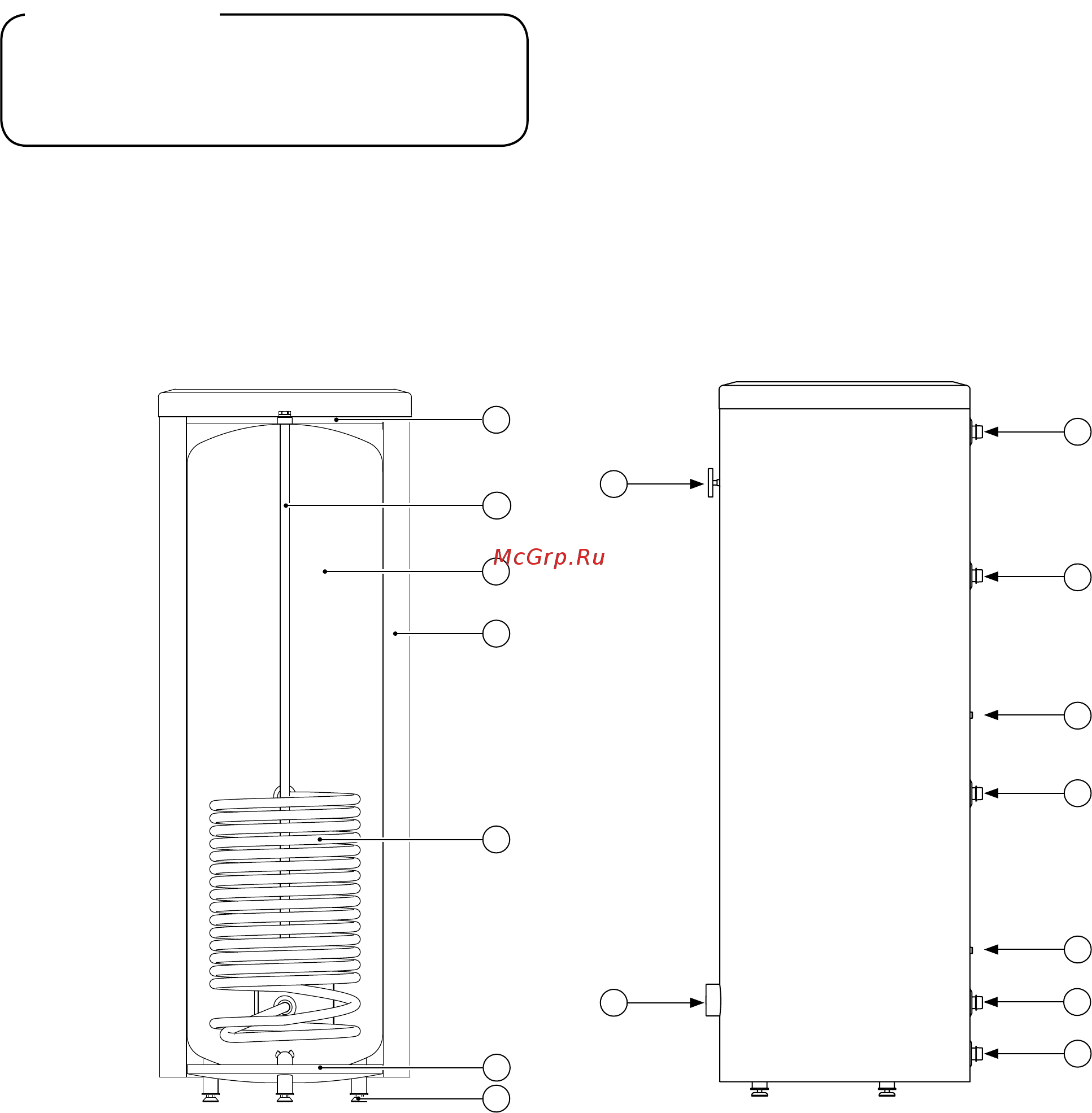

Рис. 2 Водонагреватель W-E 220.81 R в разрезе. Рис. 3 Вид сбоку водонагревателя W-E 220.81 R.
Вертикальные водонагреватели со змеевиком се-
рии MEGA являются напорными устройствами,
т.е. давление в резервуаре и змеевике равнознач-
но давлению в соответствующих им системах.
Водонагреватель изготовлен из высокосортной
листовой стали и оборудован спиральным змее-
виком, который может работать с разными источ-
никами тепла, например, бойлером центрального
отопления, солнечной системой, камином с водя-
ным контуром и т.п. В каждой из версий водона-
греватель горячего водоснабжения защищен от
коррозии керамической эмалью и защитным маг-
ниевым анодом. Теплоизоляция водонагревателя
представляет собой специально подобранную
изоляцию, которая обеспечивает очень хорошие
теплоизоляционные характеристики устройств.
Баки-накопители оснащены эстетичным пласти-
ковым корпусом, датчиком температуры, смо-
тровым отверстием и патрубками для установки
модуля электрического нагрева, а также подклю-
чения циркуляционного контура горячего водо-
снабжения.
Все изделия позволяют устанавливать
нагревательный модуль с электри-
ческим нагревателем, термостатом
и термовыключателем.
ПРИМЕЧАНИЕ
1
2
3
4
5
6
7
9
1 Верхняя изоляция водонагревателя.
2 Защитный магниевый анод.
3 Эмалированный резервуар.
4 Боковая изоляция резервуара.
5 Змеевик.
6 Нижняя изоляция резервуара.
7 Регулируемая ножка.
Косвенный водонагреватель со змеевиком MEGA
W-E xx.81 R
W-E xx.81 N R
Глава 2 | Конструкция
8
10
14
15
8 Циферблатный термометр.
9 Патрубок для монтажа электрического
нагревательного модуля.
10 Патрубок забора ГВС
11 Патрубок циркуляции ГВС
12 Гильза для датчика температуры.
13 Патрубок снабжения змеевика.
14 Патрубок возврата из змеевика.
15 Патрубок холодного водоснабжения.
11
12
13
12
