Nibe SPIRO OW-E 120.12 P [6/6] Ris 5 predohranitel nyj klapan

6 7

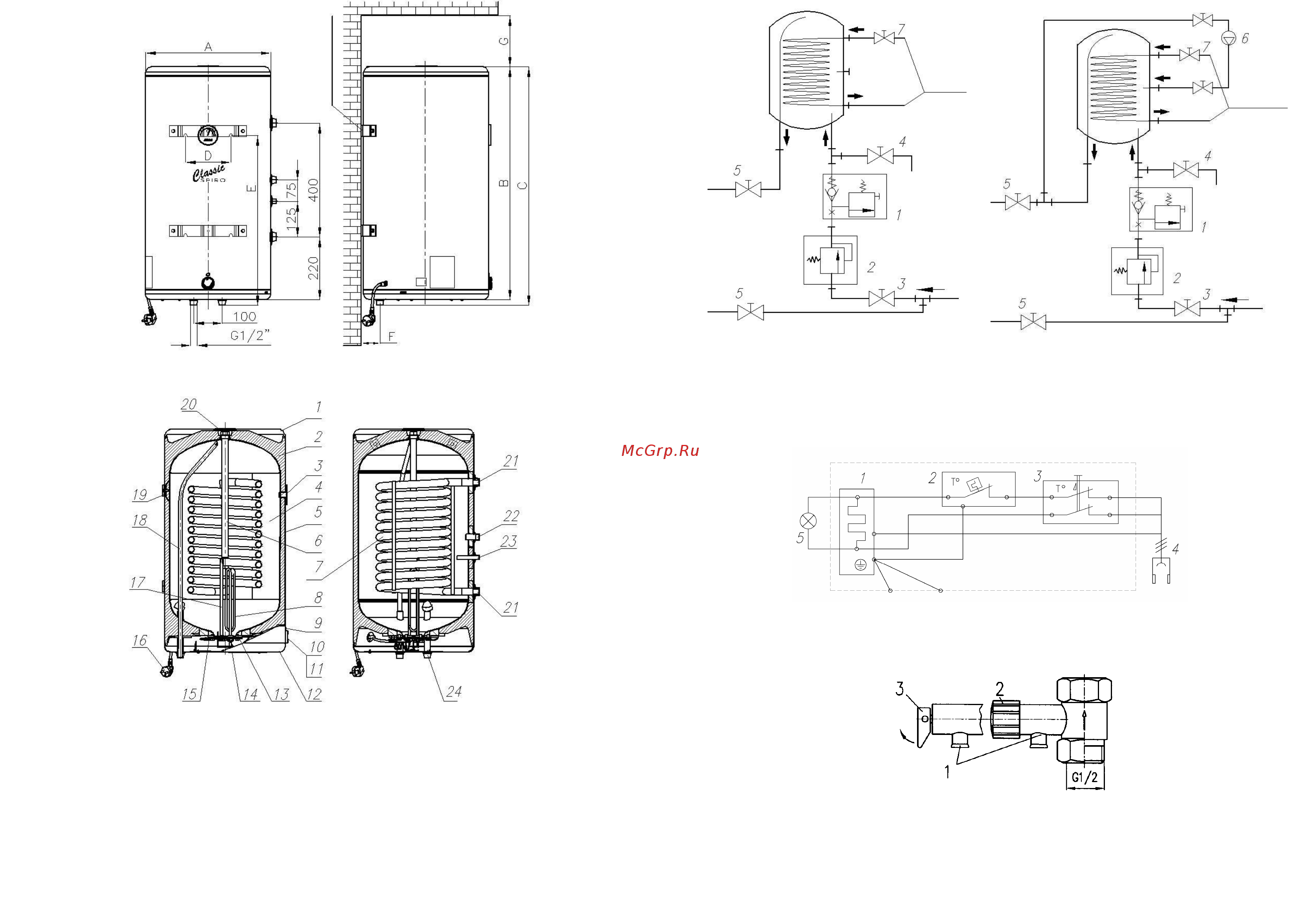

Ris. 4. }lektroshema:

1. nagrewatel’nyj ]lement, 2. regul/tor temperatury, 3. termowykl[`atel’

4. prowod pitani/., 5. signalizacionna/ lampo`ka,

Ris. 5 Predohranitel'nyj klapan

1. wodosliwnoe otwerstie predohranitel’-nogo klapana, 2. golowka, 3. ry`ag

Ris. 3a. Shema gidrosistemy

Ris. 3b. Shema gidrosistemy s cirkul/ciej

Ris. 1. Razmery nagrewatel/

Ris. 2. Konstrukci/ nagrewatel/

1. kryvka korpusa, 2. termoizol/ci/, 3. pokazatel’ temperat.. 4. rezerwuar, 5.

korpus, 6. anod, 7. zmeewik, 8. T}N, 9. signal. lampo`ka 10. ruko/tka, 11.

regul/tor temp. 12. dno korpusa, 13. flanec, 14. kryvka, 15. termowykl[`atel’,

16. prowod pitani/, 17. pokryvka kapillarnoj trubki, 18. otwodna/ trubka, 19.

wevalka. 20. zagluvka 21. whod i wyhod teploobmennika, 22. cirkul/ci/. 23.

trubka dat`ika temp. kotla

24.

wwodna/ trubka,

Ros. 3a i 3b. Shemy gidrosistemy:

1. predohranitel’nyj klapan, 2. redukcionnyj klapan (esli dawlenie w wodoprowode

wyve 0,6 MPa), 3. otse`noj wentil’, 4. wodosliwnoj wentil’, 5.razbornye wentili, 6.

cirkul/cionnyj nasos, 7. otse`noj wentil’ teploobmennika
