26_02_06_0093
Русский
Для сервисного специалиста
Демонтаж корпуса EWH ... mini:
вынуть ручку выбора температуры, выкрутить винт, выдвинуть пластиковую оболочку вперед и
снять ее.

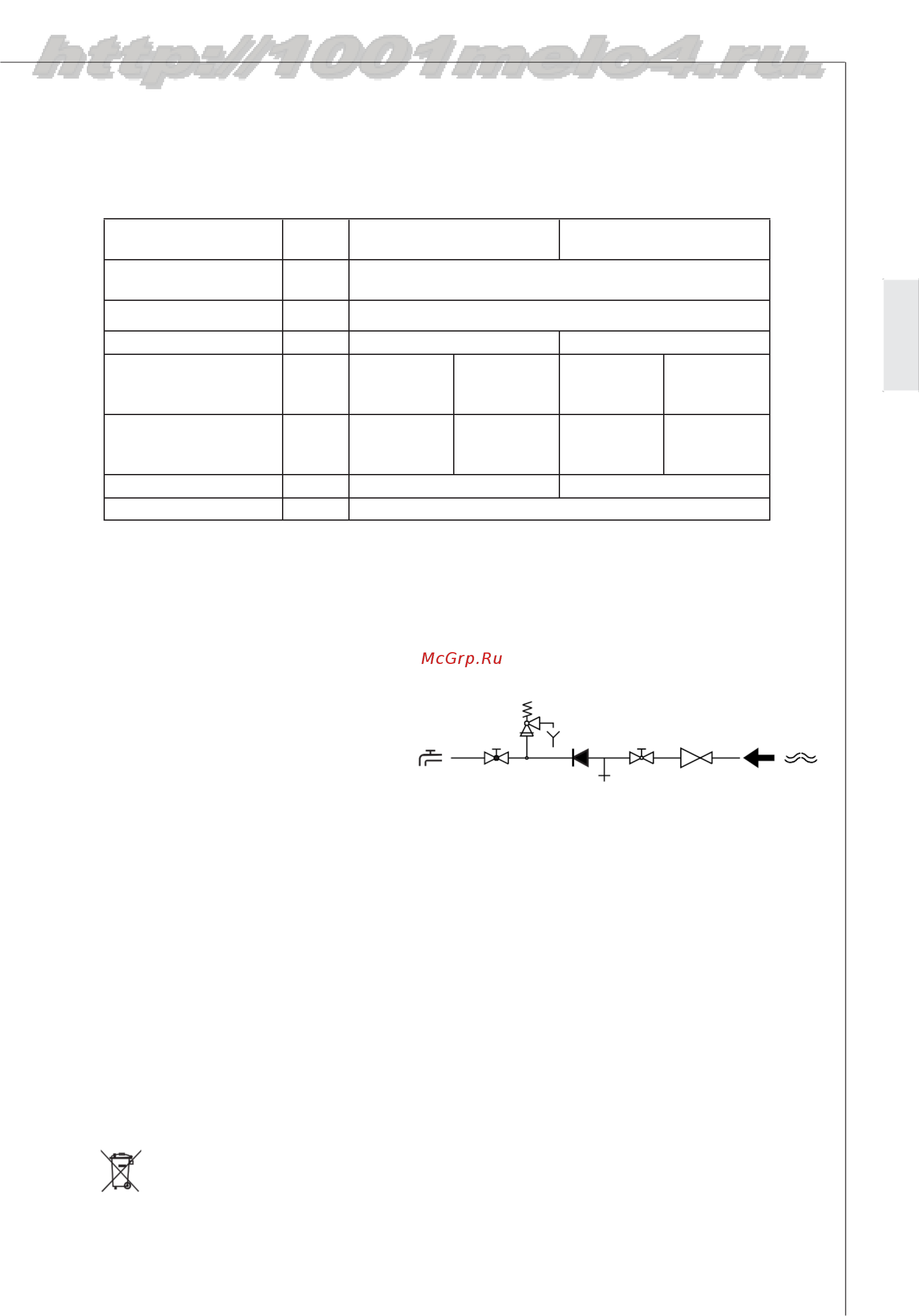

2.6 Технические параметры
Тип
EWH 10 mini / mini N
EWH 10 mini U / mini U N
EWH 15 mini / mini N
EWH 15 mini U / mini U N
Номинальное
напряжение
~ 230 В 1/N/PE
Потребление мощности
Вт
2000
Номинальный объем
л
10
15
Примерное
потребление тока в
режиме нагрева
кВтч/
сут
Под мойкой
EWH mini U/N
0,88
Над мойкой
EWH mini /N
0,41
Под мойкой
EWH mini U/N
1,04
Над мойкой
EWH mini /N
0,67
Количество смешанной
воды при 40 °C *
л
17,8
18,6
25,6
26,1
Масса (пустой)
кг
8
9
Класс защиты IP
Защита от струй воды (IP 25)
таблица 1
2.8
Схема установки
1 Предохранительный клапан
2 Обратный клапан (опционально)
3 Точка замера давления
(опционально)
6
4 Запорный вентиль (опционально)
5 Редукционный клапан (опционально)
6 Точки разбора воды
1 2 3 4 5
7. Сливная труба под предохранительным
клапаном см. «Y» на рис. (опционально)
Утилизация
По ис течении срока службы водонагреватель должен подвергатья
утилизации в соответс твии с нормами, правилами и способами,
действующими в месте утилизации.
